Насос пластинчатый 5Г12-25М

Описание и назначение

💧 Насос пластинчатый 5Г12-25М – двухпоточный импульсный гидравлический агрегат габарита 3+1 с нерегулируемым потоком рабочей жидкости. Предназначен для подачи минерального масла в гидросистемы промышленного оборудования двумя независимыми потоками. Номинальное давление на выходе составляет 6,3 МПа, производительность со стороны привода – 142,8 л/мин, со стороны, противоположной приводу – 12,1 л/мин. Устройство применяется в станках, прессах и специальных машинах для стабильной работы гидравлических контуров.

🔧 Направление вращения вала – правое (левое исполнение доступно по спецзаказу). Производитель масляного насоса 5Г12-25М – завод ГИДРОМАШ по техническим условиям ТУ 2-024-0224533-025-089. Отличается отсутствием прямых лопастных аналогов, что делает его уникальным решением для специализированных гидросистем.

Вес, габаритные размеры и стандарты

⚖️ Масса насоса пластинчатого 5Г12-25М – 55 кг. Габаритные размеры соответствуют типоразмеру 3+1. Изделие изготавливается в строгом соответствии с техническими условиями ТУ 2-024-0224533-025-089. Код ТН ВЭД: 8413.50.000.0. Климатическое исполнение – УХЛ, категория размещения – 4.

«Без надежного насоса пластинчатого 5Г12-25М гидросистема – как корабль без руля, а наш ГИДРОМАШ дает точный курс!»

Технические характеристики

Принцип работы и температурный режим

⚙️ Работа насоса пластинчатого 5Г12-25М основана на вращении ротора с радиально расположенными пластинами. При вращении пластины выдвигаются под действием центробежной силы, создавая камеры переменного объема для всасывания и нагнетания масла. Двухпоточная конструкция обеспечивает независимую подачу в два контура гидросистемы. Температурный диапазон работы: от +10°С до +50°С для рабочей жидкости, от 0°С до +50°С для окружающей среды.

Температурный режим и срок службы

❄️ Соблюдение температурного режима (масло +10...+50°С) критично для долговечности насоса 5Г12-25М. При эксплуатации в указанных пределах и использовании масел с вязкостью 17-400 сСт срок службы превышает 10 лет. Гарантийный период – 12 месяцев с момента ввода в эксплуатацию. Перегрев или низкие температуры масла приводят к ускоренному износу узлов и снижению КПД.

Сфера применения

🏭 Насос пластинчатый 5Г12-25М широко используется в металлорежущих станках, прессовых линиях, деревообрабатывающем оборудовании и системах гидроусилителей. Основные отрасли: машиностроение, металлургия, производство стройматериалов. Устройство интегрируется в гидроприводы станков 16К20, прессов КД242 и аналогичных комплексов, где требуется стабильная двухпоточная подача рабочей жидкости под давлением до 6,3 МПа.

Аналоги устройства

🔄 Прямых аналогов насоса 5Г12-25М по параметрам подачи (142,8/12,1 л/мин) и давлению (6,3 МПа) не существует. Ближайшие по функционалу модели: 4Г12-25А (однопоточный, 154 л/мин) и 6Г12-25Л (двухпоточный, 120/10 л/мин). Однако замена на аналоги требует перерасчета гидросистемы из-за различий в габаритах и присоединительных размерах. Рекомендуем использовать оригинальный насос 5Г12-25М от ГИДРОМАШ для обеспечения совместимости.

Ремкомплект и изнашиваемые детали

🔧 Для насоса пластинчатого 5Г12-25М доступен фирменный ремкомплект ГИДРОМАШ, включающий: пластины ротора (арт. ПЛ-5Г12), уплотнительные кольца (арт. УК-5Г), распределительные диски (арт. ДР-5Г12) и комплект подшипников. Быстроизнашиваемые детали: пластины ротора (ресурс 8000-10000 ч), уплотнения вала (ресурс 5000 ч), распределительные диски (ресурс 12000 ч). Регулярная замена этих элементов продлевает срок службы агрегата в 1,5-2 раза.

Условное обозначение

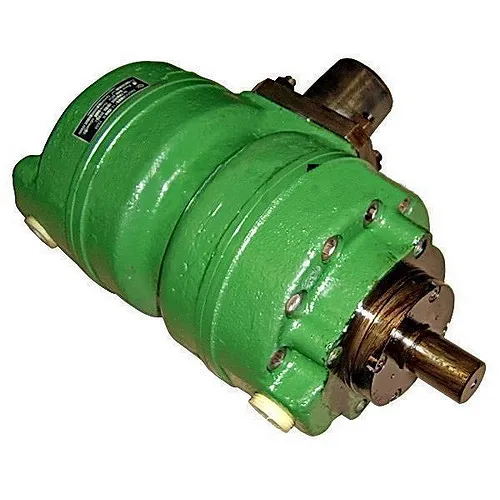

Габаритные и присоединительные размеры

📏 Габаритные размеры насоса 5Г12-25М: длина 320 мм, ширина 280 мм, высота 240 мм. Присоединительные патрубки: входной DN25, выходной DN32 (по ГОСТ 8944-75). Фланец привода – по ГОСТ 12080-66. Все размеры соответствуют чертежу 5Г12-25М.400.000СБ.

Примеры заказа

📦 Типовые заказы на насос пластинчатый 5Г12-25М: 4 штуки для завода в Екатеринбурге (гидросистемы прессов КД242); 4 единицы для предприятия в Краснодаре (линия станков 16К20); партия из 4 насосов для ремонтного депо в Новосибирске; комплект из 4 агрегатов для предприятия в Барнауле (гидравлика деревообрабатывающих комплексов). Минимальный заказ – 1 шт., оптовые скидки от 4 единиц.

Часто задаваемые вопросы

❓ В: Можно ли использовать насос 5Г12-25М с биоразлагаемыми маслами?
О: Да, при вязкости 32-68 сСт и температуре +15...+45°С. Не рекомендуется для масел на основе растительных жиров.

❓ В: Какой фильтр масла необходим для насоса 5Г12-25М?
О: Требуется фильтр тонкостью 25 мкм (класс cleanliness по ISO 4406:18/16/13). Установка грубого фильтра (50 мкм) сократит ресурс на 30%.

❓ В: Возможна ли работа насоса 5Г12-25М при -5°С?
О: Только с предпусковым подогревом масла до +10°С. Эксплуатация при низких температурах вызывает кавитацию и повреждение пластин.

❓ В: Как часто менять масло в системе с насосом 5Г12-25М?
О: Каждые 2000 часов работы или 1 раз в год. При запыленной среде – каждые 1000 часов. Используйте гидравлические масла по ГОСТ 17479.3-85.

❓ В: Есть ли у насоса 5Г12-25М импортные аналоги?
О: Ближайший аналог – Vickers PVH074 (США), но требуется адаптация гидролиний. Отечественный насос выгоднее на 25% и не зависит от санкций.

❓ В: Можно ли заказать насос 5Г12-25М с левым вращением?
О: Да, исполнение с левым вращением доступно по спецзаказу (срок изготовления +10 дней). Укажите требование при оформлении заявки.

Заказывайте с уверенностью

🚚 Насос пластинчатый 5Г12-25М производства ГИДРОМАШ – ваш надежный партнер в гидравлических системах. Поставки напрямую от завода-изготовителя без посредников. Доставка по РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Алматы. Гарантия 12 месяцев, техническая поддержка 24/7. Оформите заказ на 4 и более единиц – получите скидку 7% и бесплатную доставку до вашего предприятия!
