| Расход | 53,8 |
| Давление, Мпа | 6,3 |
| Вес, кг | 33 |

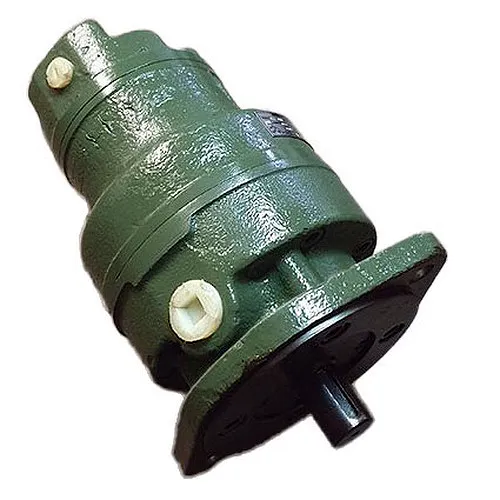

🛠️ Насос пластинчатый 12Г12-24АМ — высоконадежное гидравлическое устройство двойного действия с нерегулируемой подачей. Предназначен для циркуляции минеральных масел в гидравлических системах промышленного оборудования. Отличается компактностью и стабильной работой при экстремальных нагрузках. Применяется на металлорежущих станках, прессах и конвейерных линиях.
💧 Эксплуатация насоса 12Г12-24АМ обеспечивает номинальное давление 6,3 МПа при подаче 53,8 л/мин со стороны привода и 12,1 л/мин — с противоположной. Вал вращается в правую сторону (по спецзаказу возможна левая ориентация). Соответствует техусловиям 2-024-0224533-025-089 и ГОСТ 13824-84.
⚖️ Масса насоса пластинчатого 12Г12-24АМ составляет 33 кг. Габаритные размеры соответствуют типоразмеру 2+1. Код ТН ВЭД — 8413.60.000. Сертификаты подтверждают соответствие климатическому исполнению УХЛ4 и категории размещения 4 согласно ГОСТ 15150-69.
«В гидравлике, как в жизни: без надежного насоса пластинчатого 12Г12-24АМ даже простой станок превращается в груду металлолома» — шутят гидравлики на производстве.
| Технические характеристики насоса |
12Г12-24АМ |
|
|
Номинальная подача, л/мин |
53,8/12,1 |
|
|
Давление на выходе, МПа |
номинальное |
6,3 |
| максимальное | 7 | |
|
Давление на входе, Мпа |
минимальное |
0,08 |
| максимальное | 0,12 | |
|
Частота вращения, об/мин |
Номинальная |
960 |
|
Минимальная |
600 |
|
|
максимальная |
1500 |
|
| Номинальная мощность, кВт | 8,9 | |
| Маркировка аналога | НПл 63-16/6,3 | |
| Масса, кг | 33 | |
|
Параметры эксплуатации |
Насос 12Г12-24АМ |
|
|
Категория размещения |
4 |
|
|
Климатическое исполнение |
УХЛ |
|
|
Направление вращения |
правое/левое |
|
|
Габарит |
2+1 |
|
|
Уровень звука, дБА |
≤82 |
|
|
КПД, % |
≥70 |
|
|
Гарантия, мес. |
12 |
|
|
t масла, °С |
Минимальная |
+10 |
|
Максимальная |
+50 |
|
|
t окружающей среды, °С |
Минимальная |
0 |
|
Максимальная |
50 |
|
|
Вязкость масла, min-max, сСт |
17-440 |
|
⚙️ Насос пластинчатый 12Г12-24АМ функционирует за счет вращения ротора с радиально расположенными пластинами. При вращении создается разрежение на входе и давление на выходе, обеспечивая непрерывную циркуляцию рабочей жидкости. Диапазон рабочих температур масла: от +10°C до +50°C. Эксплуатация вне этого диапазона снижает срок службы.
🌡️ Температурный режим окружающей среды — от 0°C до 50°C. При превышении +50°C требуется установка охлаждающего контура. Вязкость рабочей жидкости должна соответствовать диапазону 17-440 сСт для предотвращения износа.
⏳ Ресурс насоса 12Г12-24АМ составляет до 10 000 часов при соблюдении регламента ТО. Ключевые факторы долговечности: использование чистого масла (класс загрязненности не ниже 16/13 по ISO 4406), регулярная замена фильтров и контроль температуры. Гарантийный срок — 12 месяцев с даты ввода в эксплуатацию.
🏭 Насос пластинчатый 12Г12-24АМ устанавливается в: гидравлические приводы станков 16К20 и 5К32, пресс-автоматы ДГ-300, конвейеры лесозаготовительных комплексов, системы смазки сталелитейных агрегатов. Незаменим в условиях пылевых и вибрационных нагрузок благодаря защищенному исполнению УХЛ4.
🔄 Современной заменой насоса 12Г12-24АМ служит лопастной НПл 63-16/6,3. Также совместимы модели В3110.12.0.00 и НПл 80-16/6,3 при модификации присоединительных размеров. При подборе аналога учитывайте параметры давления и вязкости масла.
🔧 Ремкомплект для насоса пластинчатого 12Г12-24АМ включает: пластины ротора (арт. PL-12G12), уплотнительные кольца (арт. UK-24AM), распределительные пластины (арт. RP-12G). Быстроизнашиваемые детали: подшипники 309 (2 шт.), уплотнения вала, пластины (ресурс 3000-5000 часов).
| Символ | Расшифровка |
|---|---|
| 12Г | Габарит 2+1 |
| 12 | Условная производительность 12 л/мин |
| 24 | Номинальный напор 24 бар |
| АМ | Модернизированная версия |
 |
📦 Типовые заявки на насос пластинчатый 12Г12-24АМ: 4 шт. для ремонта линии прокатных станов (Казань), 2 шт. в запас для конвейерного комплекса (Екатеринбург), 1 шт. для замены в гидроприводе станка 5К32 (Новосибирск). Минимальная партия — 1 единица.
❓ Можно ли использовать насос 12Г12-24АМ с биоразлагаемыми маслами?
Да, при вязкости 20-50 сСт. Требуется замена уплотнений на фторкаучуковые.
❓ Какова максимальная температура корпуса при работе?
Не превышает +70°C при tмасла +50°C. Превышение указывает на засор фильтра.
❓ Есть ли модификация для морского исполнения?
Производим версию 12Г12-24АМ-М с коррозионностойким покрытием по спецзаказу.
❓ Как часто менять масло при работе насоса?
Через 500 часов первая замена, далее каждые 1000 часов. Контролируйте по анализу на содержание мехпримесей.
❓ Подходит ли насос для пищевого оборудования?
Нет. Для пищевых линий используйте сертифицированные модели серии 12Г12-П.
❓ Можно ли заказать насос с левым вращением?
Да, в индексе указывается «Л»: 12Г12-24АМ-Л. Срок изготовления +5 рабочих дней.
🚚 Насос пластинчатый 12Г12-24АМ от завода-изготовителя ГИДРОМАШ обеспечивает 100% соответствие заявленным характеристикам. Доставка по РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Алматы, Бишкек. Срок отгрузки — 24 часа после оплаты. Сервисное обслуживание и консультации инженеров — бесплатно. Выбирайте качество, проверенное тысячами заказов!
