| Расход | 53.8 л/мин |
| Давление, Мпа | 6,3 |
| Вес, кг | 33 |
???? Насос пластинчатый 5Г12-24АМ — высоконадежное гидравлическое оборудование для промышленных систем. Двухпоточный импульсный агрегат габарита 2+1 с фиксированными параметрами потока рабочей жидкости. Обеспечивает стабильную подачу минерального масла в гидросистемы оборудования двумя независимыми потоками: 53,8 л/мин со стороны привода и 5,8 л/мин — противоположной. Номинальное выходное давление достигает 6,3 МПа.

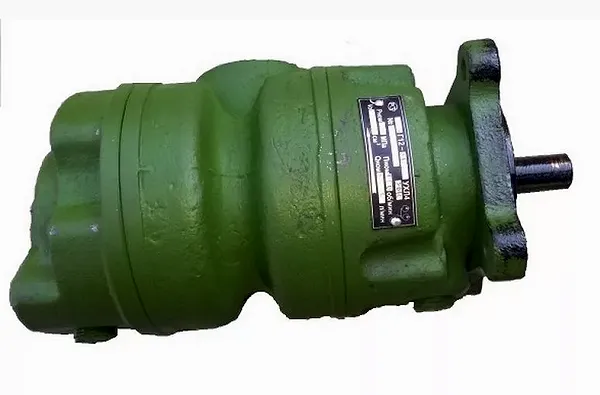

???? Представленные изображения демонстрируют конструкцию насоса пластинчатого 5Г12-24АМ в различных проекциях. Каждый элемент разработан для максимальной эффективности при эксплуатации в сложных промышленных условиях.
???? Насос пластинчатый 5Г12-24АМ предназначен для комплектации гидравлических систем металлорежущих станков, прессов и специализированной техники. Агрегат преобразует механическую энергию в гидравлическую, создавая рабочее давление до 6,3 МПа. Ключевая особенность — двухпоточная схема подачи масла, обеспечивающая независимое питание разных контуров гидросистемы. Производство ведется на Елецком заводе «Гидропривод» в строгом соответствии с ТУ 2-024-0224533-025-089.
???? Масса насоса пластинчатого 5Г12-24АМ составляет 33 кг при габаритном исполнении 2+1. Код ТН ВЭД: 8413 60 000 0. Изделие соответствует ГОСТ 13824-84 и эксплуатируется в категории размещения «4» (капремонт на предприятии потребителя). Климатическое исполнение УХЛ4 по ГОСТ 15150-69.
«Без надежного насоса пластинчатого 5Г12-24АМ даже станок-гигант превращается в груду металлолома» — инженер-гидравлик с 20-летним стажем.
| Технические параметры насоса 5Г12-24АМ | 5Г12-24АМ | |
|---|---|---|
| Номинальная подача, л/мин | 53,8/5,8 | |
| Давление на выходе, МПа | номинальное | 6,3 |
| максимальное | 7 | |
| Давление на входе, Мпа | минимальное | 0,08 |
| максимальное | 0,12 | |
| Частота вращения, об/мин | Номинальная | 960 |
| Минимальная | 600 | |
| максимальная | 1500 | |
| Номинальная мощность, кВт | 8,1 | |
| КПД, % | ≥70 | |
| Маркировка аналога | НПл 63-8/6,3 | |
| Масса, кг | 33 | |
| Эксплуатационные параметры 5Г12-24АМ | 5Г12-24АМ | ||
|---|---|---|---|
| Категория размещения | 4 | ||
| Климатическое исполнение | УХЛ | ||
| Направление вращения | правое/левое | ||
| Габарит | 2+1 | ||
| Уровень шума, дБА | ≤88 | ||
| Гарантия, мес. | 12 | ||
| t масла, °С | Минимальная | +10 | |
| Максимальная | +50 | ||
| t окружающей среды, °С | Минимальная | 0 | |
| Максимальная | 50 | ||
| Вязкость масла, сСт | Минимальная | 17 | |
| Максимальная | 400 | ||
⚙️ Работа насоса пластинчатого 5Г12-24АМ основана на вращении ротора с пластинами, совершающими возвратно-поступательные движения в пазах. При вращении создается разряжение на входе и избыточное давление на выходе. Температурный диапазон эксплуатации: +10°C ÷ +50°C для рабочей жидкости и 0°C ÷ 50°C для окружающей среды. Вязкость масла — 17–400 сСт.
⏳ Насос пластинчатый 5Г12-24АМ рассчитан на 10 000 часов непрерывной работы при соблюдении регламента ТО. Критически важны чистота масла (класс загрязненности не хуже 17/14 по ISO 4406) и отсутствие гидроударов. Гарантийный срок — 12 месяцев с момента ввода в эксплуатацию.
???? Агрегат 5Г12-24АМ устанавливается на: гидравлические прессы модели ПГ-100, токарно-револьверные станки 1П365, фрезерные комплексы 6Р82Г, литьевые машины ЛБВ-160, а также в системы смазки прокатных станов. Эффективен в составе гидроприводов горнодобывающего и дорожного оборудования.
???? Современные заменители насоса пластинчатого 5Г12-24АМ: лопастной НПл 63-8/6,3 (производство «Гидропривод»), серия PV2R компании Yuken, агрегаты VP от Bosch Rexroth. При подборе аналога учитывайте идентичность присоединительных размеров и параметров подачи.
????️ Для насоса 5Г12-24АМ предусмотрен фирменный ремкомплект ГИДРОМАШ (арт. РК-5Г12-24). В состав входят: пластины рабочие (24 шт.), уплотнительные кольца (8 шт.), распределительные диски (2 шт.), подшипники SKF 6205. Ключевые быстроизнашиваемые элементы: пластины, уплотнения, подшипники приводного вала.
| Символ | Расшифровка |
|---|---|
| 5Г | Серия насосов |
| 12 | Габаритный размер |
| 24 | Индекс разработки |
| А | Модификация «А» |
| М | Модернизированная версия |
 |
???? Типовые заказы насоса пластинчатого 5Г12-24АМ: 4 шт. для ЗИЛ (Москва), 3 шт. для Уралмашзавода (Екатеринбург), 2 шт. для «КрасноярскВагонМаш», партия 10 шт. для предприятия в Астане (Казахстан). Минимальный заказ — 1 единица.
❓ Можно ли использовать насос пластинчатый 5Г12-24АМ с биоразлагаемыми маслами?
Да, при соблюдении вязкости 17–400 сСт и температуры +10°C ÷ +50°C. Рекомендуем масла на основе растительных масел класса HLP-D.
❓ Какова максимальная высота всасывания для 5Г12-24АМ?
Не превышает 0,8 м при давлении на входе 0,08–0,12 МПа. Превышение вызывает кавитацию и снижает ресурс.
❓ Совместим ли насос с системами ЧПУ?
Абсолютно совместим. Агрегат 5Г12-24АМ широко применяется в станках с ЧПУ производства «СтанкоМаш» и «СибЗИЛ».
❓ Требуется ли обкатка после установки насоса 5Г12-24АМ?
Обязательна 2-часовая обкатка на 50% нагрузки. Это обеспечивает приработку пластин и уплотнений.
❓ Как часто менять масло при работе 5Г12-24АМ?
Регламент ТО: замена каждые 1500 часов. Контролируйте вязкость и уровень загрязненности.
❓ Поставляется ли насос пластинчатый 5Г12-24АМ в сборе с электродвигателем?
Нет, по умолчанию поставляется без ЭД. Подберем配套 мотор по вашим параметрам (частота вращения, мощность).
???? Насос пластинчатый 5Г12-24АМ от завода-изготовителя «ГИДРОМАШ» — гарантия бесперебойной работы вашего оборудования. Поставки осуществляются напрямую без посредников со складов в Москве и Екатеринбурге. Доставка по РФ (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ (Казахстан, Беларусь, Армения, Киргизия) в течение 3–7 дней. Оформите заказ сегодня — получите консультацию инженера и сертификат качества!
