Маслораспылитель П-М-16-2: профессиональная смазка пневмосистем от ГИДРОМАШ

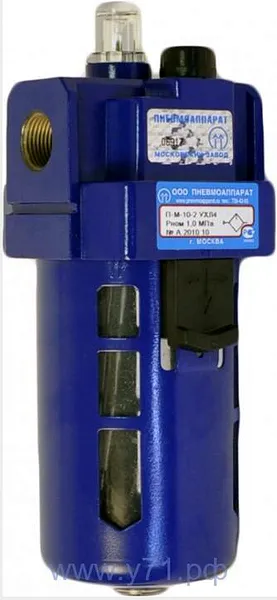

Описание и назначение маслораспылителя П-М-16-2

💧 Маслораспылитель П-М-16-2 с условным проходом 16 мм предназначен для точной подачи распыленного масла в поток сжатого воздуха, обеспечивающего смазку трущихся элементов в пневматических системах. Устройство идеально подходит для оборудования металлургии, станкостроения и упаковочных линий, где требуется надежная защита подвижных узлов от износа. Присоединение выполняется через резьбовые отверстия с трубной цилиндрической резьбой, а по спецзаказу возможна комплектация конической резьбой по ГОСТ 6111

⚙️ Рабочая среда – очищенный сжатый воздух (класс чистоты не грубее 10 по ГОСТ 17433) при давлении 0,1–1,0 МПа. Климатическое исполнение УХЛ и О категории размещения 4 по ГОСТ 15150 гарантирует стабильную работу в диапазоне температур от -40°C до +50°C. Маслораспылитель П-М-16-2 обеспечивает бесперебойную смазку даже в сложных промышленных условиях.

«Без маслораспылителя П-М-16-2 пневмосистема – как часы без смазки: техника изнашивается втрое быстрее!»

Габаритные размеры и сопроводительная документация

📏 Масса маслораспылителя П-М-16-2 составляет 0,52 кг. Габаритные размеры: 120×85×110 мм. Код ТН ВЭД 8481801000. Соответствует ГОСТ 17433-80 (нормы загрязненности воздуха), ГОСТ 15150-69 (климатические условия эксплуатации) и техническим условиям ТУ 3742-001-48059307-2000. Все изделия проходят входной контроль качества перед отгрузкой.

Технические характеристики маслораспылителя П-М-16-2

Принцип работы и температурный режим маслораспылителя П-М-16-2

🌬️ Сжатый воздух поступает во входное отверстие «ВХ», огибает эластичную шторку и направляется к выходу. Перепад давления в маслораспылителе П-М-16-2 создает подсос масла из стакана через трубку под прозрачный колпачок, где оно распыляется в воздушном потоке. Регулировочный дроссель позволяет точно настраивать подачу смазки в диапазоне 0,5–20 кап/мин.

🌡️ Температурный режим эксплуатации: от -40°C до +80°C. Срок службы маслораспылителя П-М-16-2 при соблюдении норм ТО превышает 8 лет. Рекомендуется использовать минеральное масло вязкостью до 35 мм²/с (при 50°C), очищенное по 14 классу ГОСТ 17216. Заправка выполняется при отсутствии давления через резьбовое отверстие с пробкой.

Область применения маслораспылителя П-М-16-2

🏭 Устройство интегрируется в пневмосистемы промышленных роботов, кузнечно-прессового оборудования, конвейерных линий и станков с ЧПУ. Маслораспылитель П-М-16-2 незаменим в условиях высоких нагрузок: металлургические цеха, автомобильные сборочные линии, пищевое производство. Вертикальная установка (резервуаром вниз) с совпадением стрелки на корпусе с направлением воздушного потока обеспечивает максимальную эффективность.

Аналоги маслораспылителя П-М-16-2

🔄 Альтернативные модели: Festo LU-16, Camozzi 585-16, Parker 21M-16. Однако оригинальный маслораспылитель П-М-16-2 от ГИДРОМАШ выгодно отличается ценой и адаптацией под российские ГОСТы. При подборе замены учитывайте параметры присоединения (G1/2) и диапазон расхода воздуха (0,16–2,0 м³/мин).

Ремкомплект и быстроизнашиваемые детали

🔧 Для маслораспылителя П-М-16-2 доступен фирменный ремкомплект: эластичная шторка (арт. PM16-01), регулировочный дроссель (арт. PM16-02), уплотнительные кольца (арт. PM16-03). Стандартный набор изнашиваемых элементов: прозрачный колпак, пробка заливной горловины, сетчатый фильтр. Рекомендуем менять шторку каждые 18 месяцев при двухсменной работе.

Условное обозначение П-М-16-2

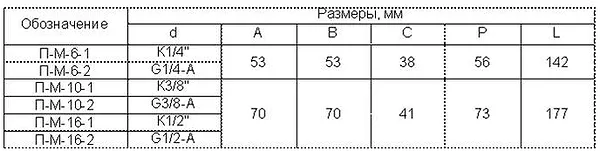

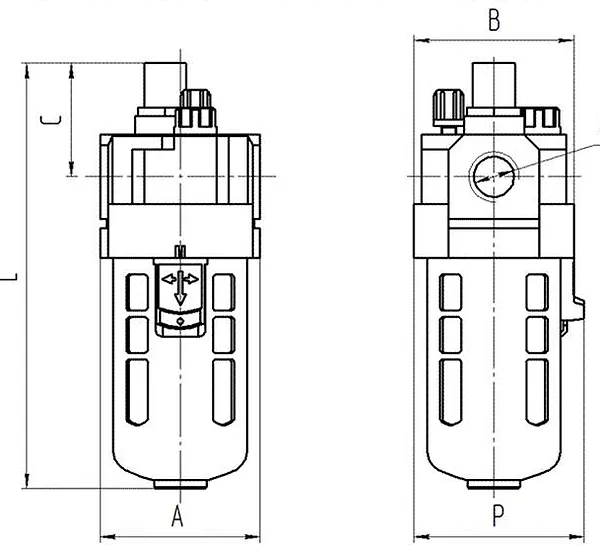

Габаритные и присоединительные размеры

📏 Чертежи маслораспылителя П-М-16-2 подтверждают соответствие присоединительных размеров ГОСТ 24793-81. Диаметр резьбы G1/2: 20,955 мм. Высота устройства с резервуаром – 110 мм. Для наглядности представлены 3D-виды конструкции:

Примеры заказа маслораспылителя П-М-16-2

🛒 Типовые заказы клиентов: 4 шт. маслораспылителя П-М-16-2 для модернизации пресс-линии в Екатеринбурге; 15 шт. для автозавода в Казани; партия 50 шт. с конической резьбой (ГОСТ 6111) для нефтегазового комплекса в Омске. Минимальная партия – 1 шт. Срок изготовления спецзаказов – 10 рабочих дней.

Часто задаваемые вопросы о маслораспылителе П-М-16-2

❓ Как часто нужно доливать масло в маслораспылитель П-М-16-2?
При нормальной работе (расход воздуха 0,5 м³/мин) резервуар 200 см³ хватает на 7–10 суток. Уровень контролируйте по красным рискам на стакане.

❓ Можно ли использовать синтетическое масло?
Да, но вязкость не должна превышать 35 мм²/с при 50°C. Избегайте масел с антифрикционными присадками – они забивают дроссель.

❓ Почему в пневмосистеме повышенный расход масла?
Проверьте настройку дросселя и уровень в резервуаре. Избыток масла возникает при нарушении герметичности шторки или засорении воздушного фильтра.

❓ Как очистить маслораспылитель П-М-16-2 от загрязнений?
Промывайте резервуар керосином или теплой мыльной водой. Не используйте агрессивные растворители – они повреждают уплотнители.

❓ Работает ли устройство при давлении ниже 0,1 МПа?
Эффективность смазки снижается. Минимальное рабочее давление для П-М-16-2 – 0,1 МПа. При низком давлении рекомендуем модель с Ду 10.

❓ Есть ли гарантия на маслораспылитель П-М-16-2?
Да, 24 месяца. Гарантия распространяется при соблюдении условий монтажа и эксплуатации по техдокументации.

🚚 Маслораспылитель П-М-16-2 – флагманская модель линейки ГИДРОМАШ, проверенная на предприятиях РФ и СНГ. Поставляем с доставкой в Москву, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и страны СНГ (Казахстан, Беларусь, Армения). Оформите заказ онлайн – получите консультацию инженера и сертификаты качества в комплекте!
