Маслораспылитель П-М-10-1: надежная смазка пневмосистем от производителя ГИДРОМАШ

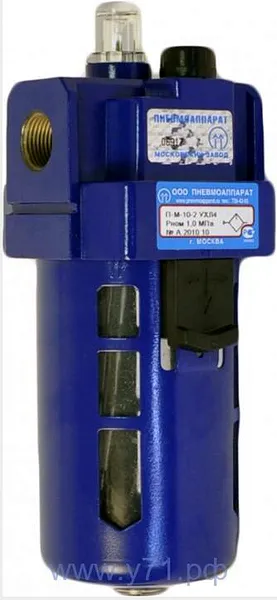

Описание и назначение маслораспылителя П-М-10-1

⚙️ Маслораспылитель П-М-10-1 с условным проходом 10 мм предназначен для точной дозированной подачи распыленного масла в поток сжатого воздуха. Устройство обеспечивает эффективную смазку трущихся поверхностей и подвижных элементов в пневматических приводах промышленного оборудования различного назначения.

🔧 Присоединение модели П-М-10-1 выполнено с использованием резьбовых отверстий с трубной цилиндрической резьбой в корпусе. По индивидуальному заказу доступна комплектация конической дюймовой присоединительной резьбой в соответствии с ГОСТ 6111. Каждый экземпляр маслораспылителя П-М-10-1 проходит строгий контроль качества перед отправкой клиенту.

Технические параметры: вес, габариты и документация

📏 Масса маслораспылителя П-М-10-1 составляет не более 0,52 кг при габаритных размерах, соответствующих типоразмеру с условным проходом 10 мм. Изделие изготавливается в климатическом исполнении УХЛ и О категории размещения 4 по ГОСТ 15150. Код ТН ВЭД: 8481809100. Соответствие подтверждено ГОСТ 17433 (чистота рабочей среды) и ГОСТ 6111 (резьбовые соединения).

«Без регулярной смазки через маслораспылитель П-М-10-1 пневмосистема теряет до 30% КПД уже через месяц эксплуатации» — технический директор завода по производству пресс-автоматов

Технические характеристики маслораспылителя П-М-10-1

Принцип работы и температурный режим

🌡️ Сжатый воздух поступает через входное отверстие «ВХ» и, огибая эластичную шторку, направляется к выходу. Перепад давления между входом и выходом маслораспылителя П-М-10-1 создает подсос масла из резервуара через подводящую трубку. Распыление смазки происходит в выходном потоке воздуха через калиброванное отверстие под прозрачным колпачком.

⏱️ Регулировка подачи масла осуществляется дросселем на корпусе в диапазоне от 0,5 до 20 капель в минуту. Температурный режим эксплуатации маслораспылителя П-М-10-1: от -40°C до +50°C в соответствии с ГОСТ 15150. Заправка производится минеральным маслом вязкостью до 35 мм²/с при 50°C (ГОСТ 17216, класс чистоты не грубее 14).

Срок службы и условия эксплуатации

⏳ При соблюдении рекомендаций по эксплуатации маслораспылитель П-М-10-1 гарантирует срок службы не менее 8 лет. Ключевые условия: вертикальная установка резервуаром вниз, совпадение стрелки на корпусе с направлением потока воздуха, регулярный контроль уровня масла между красными рисками на стекле.

Область применения маслораспылителя П-М-10-1

🏭 Устройство активно используется в пневмосистемах станков с ЧПУ, пресс-автоматах, конвейерных линиях, роботизированных комплексах и упаковочном оборудовании. Маслораспылитель П-М-10-1 незаменим в отраслях: металлобработка, пищевое производство, фармацевтика, автомобильная промышленность.

Аналоги маслораспылителя П-М-10-1

🔄 Альтернативные решения: модели П-М-10-2 (с увеличенным резервуаром), П-М-10-3 (с цифровым индикатором подачи), а также аналоги компаний Camozzi (серия OL) и Festo (LU/LA). Однако маслораспылитель П-М-10-1 от ГИДРОМАШ обеспечивает оптимальное соотношение цены и надежности для российских условий эксплуатации.

Ремкомплект и быстроизнашиваемые детали

🛠️ В комплект ремонта маслораспылителя П-М-10-1 входят: эластичная шторка (артикул PM10-SH), прозрачный колпачок (PM10-CP), уплотнительные кольца (PM10-OR). Критически важные быстроизнашиваемые элементы: дроссельный клапан, игла регулировки, резиновые уплотнители. Рекомендуемый запас: 2 ремкомплекта на 3 года эксплуатации.

Условное обозначение модели П-М-10-1

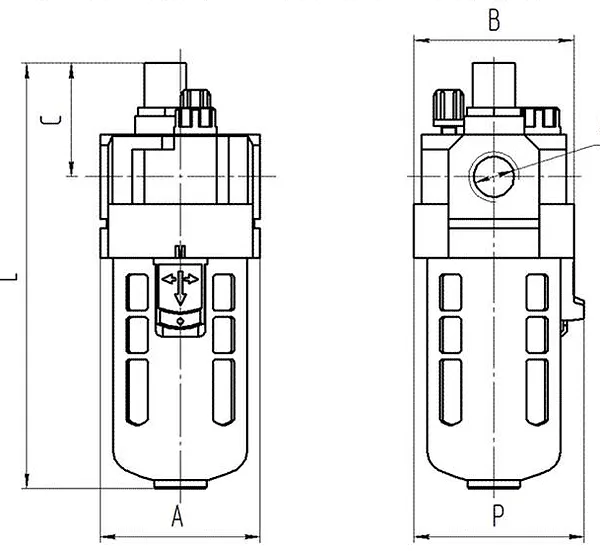

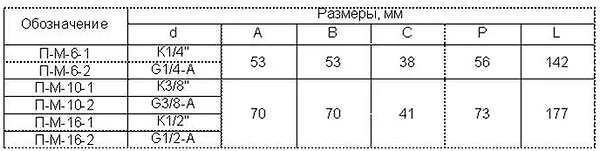

Габаритные и присоединительные размеры

Примеры заказа

📦 Типовые заявки клиентов: 4 шт. для комплектации линии прессов (автомобильная отрасль), 10 шт. для модернизации пищевого оборудования (Краснодарский край), 15 шт. в резерв для металлургического комбината (Екатеринбург). Минимальная партия — 1 шт., оптовые скидки от 10 единиц.

Часто задаваемые вопросы

Как часто нужно доливать масло в маслораспылитель П-М-10-1?
При интенсивной эксплуатации (8 часов/смена) контроль уровня требуется ежедневно. Полный резервуар (200 см³) обеспечивает работу до 72 часов при подаче 10 кап/мин.

Можно ли использовать синтетическое масло?
Запрещено! Только минеральные масла вязкостью 22-32 мм²/с при 50°C. Синтетика вызывает набухание эластичных элементов и нарушает дозировку.

Как устранить утечку воздуха в соединениях?
Проверьте направление стрелки на корпусе относительно потока. Подтяните резьбовые соединения моментом 15-20 Н·м. При повторной утечке замените уплотнительные кольца из ремкомплекта.

Почему уровень масла не снижается при работе?
Вероятные причины: засорение подводящей трубки, отсутствие перепада давления, заклинивание дросселя. Выполните продувку резервуара сжатым воздухом при отсоединенном устройстве.

Какой класс чистоты воздуха необходим?
Рабочая среда должна соответствовать 10 классу по ГОСТ 17433 (частицы до 50 мкм). Использование без предварительной фильтрации приводит к засорению калиброванных отверстий.

Где расположен сливной клапан?
В модели П-М-10-1 предусмотрен сливной штуцер в нижней части резервуара. Для опорожнения поверните пробку против часовой стрелки на 90°.

Почему выбирают ГИДРОМАШ?

🚚 Маслораспылитель П-М-10-1 в наличии на складе в Санкт-Петербурге! Доставка по РФ и СНГ: Москва, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Астана, Бишкек. Гарантия 24 месяца, техническая поддержка 24/7. Только оригинальная продукция от производителя без посредников — ГИДРОМАШ обеспечивает качество с 1978 года!
