Маслораспылитель П-М-10-2 от завода ГИДРОМАШ

«Маслораспылитель П-М-10-2 — залог бесперебойной работы пневмосистем в условиях промышленного производства!»

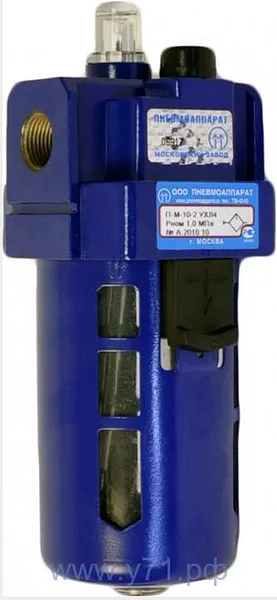

Описание и назначение маслораспылителя П-М-10-2

⚙️ Маслораспылитель П-М-10-2 с условным проходом 10 мм предназначен для точной дозировки и распыления смазочного материала в пневматических системах. Устройство обеспечивает надежную смазку трущихся деталей промышленного оборудования, продлевая ресурс пневмоприводов и механизмов. Ключевая особенность модели — стабильная работа при давлении сжатого воздуха от 0,1 до 1,0 МПа, очищенного не грубее 10 класса по ГОСТ 17433.

🔍 Присоединение выполняется через резьбовые отверстия с трубной цилиндрической резьбой в корпусе. По индивидуальному заказу доступна комплектация конической дюймовой резьбой в соответствии с ГОСТ 6111. Климатическое исполнение УХЛ и О категории размещения 4 по ГОСТ 15150 гарантирует эксплуатацию в сложных условиях российских производств.

Основные параметры и соответствие стандартам

📏 Маслораспылитель П-М-10-2 имеет массу не более 0,52 кг и габаритные размеры, оптимизированные для монтажа в узкие пространства. Изделие изготавливается в строгом соответствии с ГОСТ 17433-80 и ГОСТ 15150-69, что подтверждено сертификатами качества. Код ТН ВЭД: 8481809100. Каждый экземпляр проходит трехступенчатый контроль перед отправкой заказчику.

Технические характеристики маслораспылителя П-М-10-2

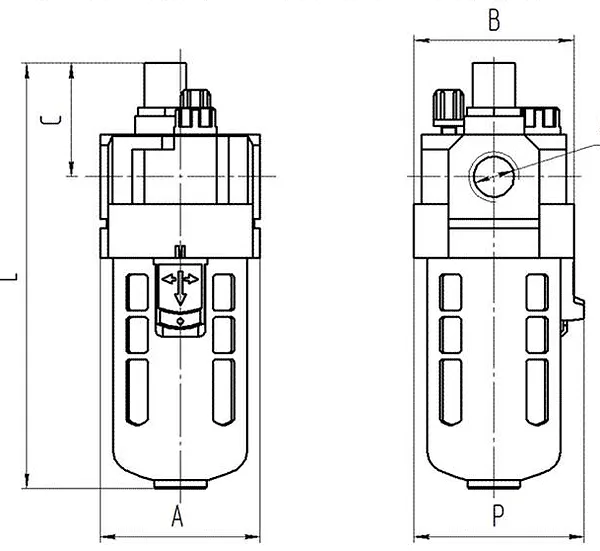

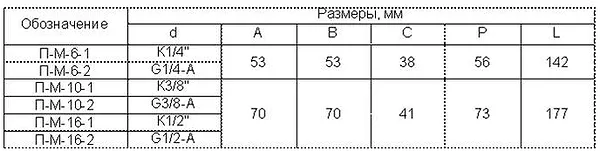

Габаритные и присоединительные размеры

Принцип работы и температурный режим

🌡️ Сжатый воздух поступает через входное отверстие «ВХ», огибая эластичную шторку, и направляется к выходу. Благодаря перепаду давления масло из стакана поднимается по трубке к прозрачному колпачку, где распыляется в воздушном потоке. Дроссель на корпусе позволяет точно регулируть подачу смазки в диапазоне от 0,5 до 20 кап/мин.

❄️ Маслораспылитель П-М-10-2 функционирует в температурном диапазоне от -40°C до +50°C. Для заправки используйте минеральное масло вязкостью до 35 мм²/с при 50°C (чистота не грубее 14 класса по ГОСТ 17216). Уровень масла контролируйте по меткам в прозрачном стакане — он должен находиться между красными рисками.

Условное обозначение модели

Сфера применения маслораспылителя П-М-10-2

🏭 Маслораспылитель П-М-10-2 активно используется в металлургических комплексах, автомобильных сборочных линиях, деревообрабатывающих станках и упаковочном оборудовании. Типичные объекты установки: пневмоклапаны, цилиндры, распределители, шлифовальные машины. Устройство незаменимо в условиях непрерывного цикла производства, где критична защита от износа.

🔧 Для корректной работы монтируйте маслораспылитель вертикально резервуаром вниз, обеспечив свободный доступ для обслуживания. Направление потока воздуха должно совпадать со стрелкой на корпусе. Рекомендуемая периодичность проверки уровня масла — раз в 72 часа непрерывной эксплуатации.

Аналоги и совместимость

🔄 Альтернативными решениями для П-М-10-2 являются модели П-М-6-2 (Ду 6 мм) и П-М-16-2 (Ду 16 мм). Все устройства линейки совместимы по присоединительным размерам и могут использоваться в одних системах. При замене аналогом учитывайте расход воздуха: для П-М-10-2 оптимальный диапазон 0,16–1,25 м³/мин.

Ремкомплект и быстроизнашиваемые детали

🛠️ В комплект ремонта маслораспылителя П-М-10-2 входят: эластичная шторка (артикул Ш-10), прозрачный колпачок (КП-10), дроссельный клапан (ДК-10). Ключевые быстроизнашиваемые элементы: уплотнительные кольца (ресурс 12 месяцев), сетчатый фильтр (ресурс 6 месяцев), стекло смотровое (ресурс 24 месяца). Все запчасти сертифицированы по ГОСТ.

Примеры заказов

📦 Стандартные комплекты: 4 шт. маслораспылителя П-М-10-2 для автомата литья под давлением (завод в Екатеринбурге), 12 шт. для линии упаковки напитков (Краснодар), 7 шт. с конической резьбой для металлургического комплекса (Новосибирск). Минимальная партия — 1 шт., срок отгрузки со склада в Барнауле — 24 часа.

Часто задаваемые вопросы

Какой минимальный расход воздуха для стабильной работы П-М-10-2?
Маслораспылитель П-М-10-2 корректно функционирует при расходе от 0,16 м³/мин при давлении 0,63 МПа. При снижении параметров ниже этого значения возможны перебои в подаче смазки.

Можно ли использовать синтетическое масло?
Нет, маслораспылитель П-М-10-2 рассчитан только на минеральные масла вязкостью до 35 мм²/с. Синтетика нарушает работу дроссельного механизма из-за повышенной текучести.

Как часто менять сетчатый фильтр?
Рекомендуемый интервал замены сетчатого фильтра — каждые 6 месяцев при непрерывной эксплуатации. При работе в запыленной среде частоту обслуживания увеличивают в 1,5 раза.

Есть ли температурные ограничения для заправки?
Заправку маслораспылителя П-М-10-2 проводите при температуре окружающей среды от +5°C до +35°C. При отрицательных температурах масло теряет текучесть, что нарушает дозирование.

Как проверить герметичность соединений?
Для теста герметичности создайте давление 1,2 МПа (на 20% выше номинала) и обработайте соединения мыльным раствором. Пузырьки укажут на утечку. Не используйте открытый огонь для проверки!

Совместим ли П-М-10-2 с азотом?
Да, маслораспылитель П-М-10-2 работает с любыми инертными газами, включая азот. Однако при использовании кислорода требуется специальная модификация из негорючих материалов.

Почему выбирают ГИДРОМАШ?

🚚 Компания ГИДРОМАШ — эксклюзивный производитель маслораспылителя П-М-10-2 в РФ. Мы гарантируем: оригинальное качество по заводским ценам, доставку в любую точку России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и страны СНГ в течение 72 часов. Все изделия имеют 24-месячную гарантию и соответствуют международным стандартам ISO 9001. Оформите заказ сегодня — получите бесплатную консультацию инженера по подбору оборудования!
