Магнитные датчики серии 1500 и 1600 на базе элементов Холла — это высоконадежные бесконтактные конечные выключатели, предназначенные для контроля положения поршня в пневмоцилиндрах. Они устанавливаются на цилиндры с магнитом в поршне и гильзой из магнитопрозрачного материала — алюминия, нержавеющей стали или латуни. При достижении поршня под датчиком, магнитное поле воздействует на элемент Холла, вызывая срабатывание и замыкание или размыкание электрической цепи. Эти датчики широко используются в автоматизированных системах управления промышленным оборудованием, обеспечивая точную и быструю коммутацию сигналов.
Магнитные датчики серии 1500 и 1600 на базе элементов Холла подходят как для стандартных пневмоцилиндров (серия 1500), так и для бесштоковых моделей (серия 1600). Устройства оснащены светодиодным индикатором срабатывания, что позволяет визуально контролировать их работу. Монтаж осуществляется при помощи специальных скоб или напрямую в пазы на корпусе цилиндра, в зависимости от модели.
Диапазон габаритов для магнитных датчиков серии 1500 и 1600 составляет от 18 до 26 мм в диаметре и от 40 до 60 мм в длине. Вес единицы — от 25 до 40 г. Код ТН ВЭД: 9033.00.00 00.
| Модель | Длина, мм | Диаметр, мм | Вес, г |
|---|---|---|---|
| 1500.HAP / HAN / HCP / HCN | 52 | 18 | 30 |
| 1600.HAP / HAN / HCP / HCN | 58 | 22 | 38 |
— Почему датчик серии 1500 и 1600 на базе элементов Холла не сработал? — Потому что он ждал магнит, а пришла бумажка с надписью «тут должен быть магнит»!
| Параметр | Значение |
|---|---|
| Рабочее напряжение | 10–30 В постоянного тока |
| Максимальный ток | 0,5 А |
| Тип выхода | PNP или NPN (Н.О. / Н.З.) |
| Мощность при индуктивной нагрузке | 10 Вт |
| Температурный диапазон | от -20 °C до +70 °C |
| Степень защиты | IP65 |
| Время включения / выключения | 0,8 мкс / 0,3 мкс |
| Тип рабочей среды | воздух, неагрессивные газы |
| Пропускная способность (срок службы) | до 10⁹ циклов |
| Сечение кабеля | 3×0,25 мм², длина 3 м |
| Повторяемость точки срабатывания | ±0,1 мм |
Работа магнитных датчиков серии 1500 и 1600 на базе элементов Холла основана на эффекте Холла — генерации напряжения при взаимодействии магнитного поля с полупроводниковым элементом. При приближении намагниченного поршня к датчику, создаваемое им поле активирует чувствительный элемент, что приводит к изменению состояния выходного сигнала (замыкание или размыкание контактов). Это позволяет точно фиксировать крайние положения штока пневмоцилиндра.
Магнитные датчики серии 1500 и 1600 на базе элементов Холла устойчиво работают в диапазоне от -20 °C до +70 °C, что делает их пригодными для эксплуатации в условиях цехов, логистических комплексов и на улице при умеренном климате. Ориентировочный ресурс — до 1 000 000 000 циклов, что гарантирует долгосрочную бесперебойную работу в составе промышленного оборудования.
Эти датчики активно используются на автоматических линиях, упаковочном, прессовом и конвейерном оборудовании. Модели серии 1500 (HAP, HAN, HCP, HCN) предназначены для установки на стандартные пневмоцилиндры, тогда как серия 1600 адаптирована для бесштоковых цилиндров. Подключение осуществляется напрямую к логическим контроллерам (ПЛК), реле или катушкам электромагнитных клапанов.

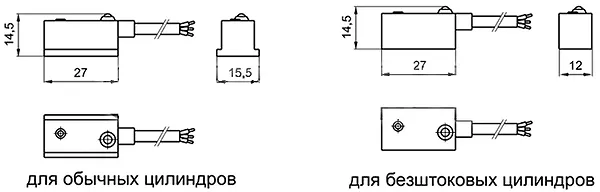

Чертеж габаритных и присоединительных размеров датчиков 1500.HCP(HAP,HAN,HCN) и 1600.HCP(HAP,HAN,HCN), вид сбоку и сверху — модель 1500.HAP
Крепление выполняется при помощи специальных скоб или путём вставки в технологический паз. Ниже — таблица совместимости крепежа с цилиндрами.
| Крепёж | Совместимые цилиндры |
|---|---|
| 1260.*.F, 1280.*.FX | серия 1200 |
| 1306.A/B/C | серия 1306, 1307, 1308 |
| 1320.A–F | серия 1319–1320, 1383–1384 |
| установка в слот | серия 1380–1381, 1500 |
| 1600.A | серия 1600 |
Схемы подключения PNP и NPN датчиков Холла: нормально разомкнутый (Н.О.) и нормально замкнутый (Н.З.) режимы для серий 1500 и 1600
Расшифровка型号:
1500.HCP — датчик для цилиндров серии 1500, PNP-выход, нормально замкнутый (Н.З.)
1600.HAN — датчик для бесштоковых цилиндров серии 1600, NPN-выход, нормально разомкнутый (Н.О.)
— Магнитный датчик 1500.HAP (PNP, Н.О.) + скоба 1320.D
— Набор: 1600.HCN, 1600.HAP + кабельный жгут 3 м
— Комплект для модернизации линии: 6 шт. 1500.HCP + 1600.A скобы
Вопрос: Как выбрать между магнитными датчиками серии 1500 и 1600 на базе элементов Холла?
Ответ: Серия 1500 подходит для обычных пневмоцилиндров, 1600 — для бесштоковых. Также важно учитывать тип выхода (PNP/NPN) и состояние контактов (Н.О./Н.З.).
Вопрос: Какие сроки доставки магнитных датчиков серии 1500 и 1600 на базе элементов Холла?
Ответ: Со склада в Екатеринбурге — от 1 дня. Доставка в Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону — 2–5 дней.
Вопрос: Совместимы ли датчики с оборудованием других производителей?
Ответ: Да, магнитные датчики серии 1500 и 1600 на базе элементов Холла стандартизированы и подходят для большинства цилиндров с Т-образным пазом и магнитом.
Вопрос: Можно ли продлить кабель датчика?
Ответ: Да, но при постоянном токе общая длина не должна превышать 10 метров во избежание потерь сигнала.
Магнитные датчики серии 1500 и 1600 на базе элементов Холла от поставщика Гидромаш — это надёжное решение для промышленной автоматики. Производство и склад — в Екатеринбурге. Доставка по всей России. Закажите нужную модель через форму на сайте или свяжитесь с нами в разделе Контакты.
