Датчик положения МДП107 — это надежное и проверенное решение для бесконтактного контроля положения поршня в пневматических цилиндрах. Устройство широко применяется в промышленной автоматике, где требуется высокая точность и стабильность срабатывания. Датчик положения МДП107 устанавливается вдоль корпуса цилиндра в специальные Т-образные пазы профильной гильзы, что обеспечивает простое и быстрое монтажное подключение.
Принцип действия датчика основан на использовании геркона — магнитоуправляемого контакта. При движении поршня к датчику изнутри цилиндра приближается постоянный магнит, создающий магнитное поле. Как только поле достигает чувствительного элемента, происходит замыкание геркона и формируется электрический сигнал. Одновременно с этим на датчике МДП107 загорается индикаторный светодиод, визуально подтверждающий срабатывание.
Компания Гидромаш предлагает датчик положения МДП107 как отдельный элемент или в комплекте с пневмоцилиндрами серии ПЦРМ-1. При заказе цилиндров с функцией контроля положения количество и расположение датчиков указывается индивидуально, в зависимости от технологических требований.
Работа датчика положения МДП107 основана на магнитной индукции. Постоянный магнит, установленный на поршне, проходит в зоне чувствительности геркона, вызывая его срабатывание без механического контакта. Это исключает износ и повышает ресурс устройства.
Конструкция предусматривает двухпроводное подключение по кабелю. Цветная маркировка: коричневый провод (К) — «+», синий (С) — «минус». Такое исполнение упрощает подключение в системах управления и гарантирует надежную коммутацию.
| Параметр | Значение для датчика МДП107 |
|---|---|
| Тип подключения | Кабельное, 2-проводное |
| Рабочее напряжение (постоянный/переменный ток), В | 5…240 |
| Максимальный коммутируемый ток, мА | 100 |
| Максимальная мощность переключения (DC/AC), Вт / ВА | 10 |
| Степень защиты | IP67 — защита от пыли и кратковременного погружения в воду |
| Диаметр кабеля, мм | 2,8 |
| Максимальная частота срабатывания, циклов в минуту | 200 |
| Рабочий температурный диапазон, °C | –10…+70 |
| Максимальная ударная нагрузка, G | 30 |
| Максимальная вибрационная нагрузка, G | 9 |
| Масса, кг, не более | 0,015 |
Схема подключения датчика положения МДП107: вид сверху. Цвет проводов — коричневый (К), синий (С).
Габаритные и установочные размеры датчика МДП107. Обеспечивает точную установку в Т-пазах цилиндров ПЦРМ-1.

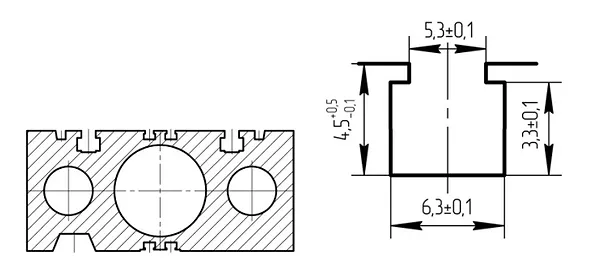

Форма Т-образного паза цилиндров серии ПЦРМ-1, в котором монтируется датчик положения МДП107.
Датчик положения МДП107 рассчитан на эксплуатацию в диапазоне температур от –10 до +70 °C, что делает его пригодным для использования в условиях цехов, складов и производственных помещений без специального климатического контроля. Благодаря высокой степени защиты IP67 устройство устойчиво к воздействию пыли, влаги и случайным брызгам.
Длительный срок службы обеспечивается отсутствием механического износа (герконовый принцип) и устойчивостью к вибрационным нагрузкам до 9G. Ударная нагрузка до 30G позволяет использовать МДП107 в условиях агрессивной динамической среды.
Датчик положения МДП107 применяется в системах автоматизации на следующем оборудовании:
Герконовый тип датчика не требует внешнего питания — сигнал формируется за счет изменения магнитного поля. Это делает МДП107 энергонезависимым и безопасным в эксплуатации.
Тип датчика: МДП107
Расшифровка: М — магнитный, Д — датчик, П — положения, 107 — модель
Код ТН ВЭД: 9033.00.9000
| Модель | Масса, кг | Габаритные размеры (Д×Ш×В), мм |
|---|---|---|
| МДП107 | 0,015 | 60×15×15 |
При оформлении заявки используйте:
Датчик положения МДП107 подходит для всех цилиндров серии ПЦРМ-1 с Т-образными пазами и внутренним магнитом на поршне. Проверьте совместимость по пазу и габаритам.
Срок поставки от 2 до 7 рабочих дней. Доставка осуществляется в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города России.
Да. Датчик положения МДП107 работает как на постоянном, так и на переменном токе в диапазоне 5–240 В. Максимальная мощность — 10 Вт.
Диапазон температур: –10…+70 °C. Устройство устойчиво к пыли и влаге (IP67), подходит для промышленной среды с вибрацией до 9G.
Датчик положения МДП107 не требует ремонта, так как выполнен как монолитное устройство. Часто заменяются при повреждении кабеля — в этом случае рекомендуется полная замена. Совместим с контроллерами и ПЛК, принимающими герконовые сигналы от пневматических датчиков.
— Почему датчик положения МДП107 не устраивал свиданий?
— Потому что он всегда ждал, когда мимо пройдет подходящий магнит…
Поставки датчиков положения МДП107 выполняет Гидромаш напрямую со склада в Екатеринбурге. Все устройства проходят входной контроль и упаковываются с соблюдением условий транспортировки. Оформить заказ можно через сайт Контакты или заполнив форму обратной связи. Доставка по всей России — быстро, надежно, с отслеживанием. Гидромаш — ваш надёжный поставщик пневматических компонентов.
