| Расход | 16 |
| Давление, Мпа | 6,3 |
| Вес, кг | 8,5 |
| Производимые модели | Давление, Мпа | Вес, кг | Расход | Цена | |
|---|---|---|---|---|---|
 |
Фильтр Ф10 10-5/6,3 | 6,3 | 2,9 | - | По запросу |
 |
Фильтр Ф10 16-25/6,3 | 6,3 | 2,9 | 25 | По запросу |
|
Фильтр Ф10 20-40/6,3 | 6,3 | 2,9 | 63 | 10000 руб. |
|
Фильтр Ф10Н 16-5/6,3 | 6,3 | 8,5 | 16 | По запросу |
|
Фильтр Ф10Н 16-25/6,3 | 6,3 | 1,75 | 16 | По запросу |
|
Фильтр Ф16 10-5/6,3 | 6,3 | 2,9 | 25 | По запросу |

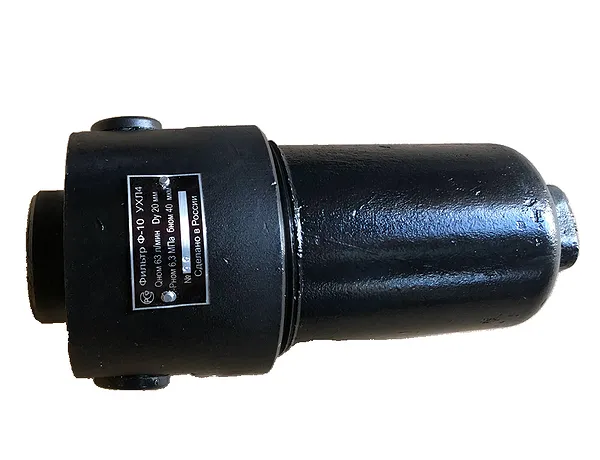

Фильтр Ф10Н 16-5/6,3 — напорно-сливной фильтр серии Ф10 на номинальное давление 6,3 МПа с индикатором загрязнённости. Фильтр Ф10Н 16-5/6,3 ставят в напорную линию — после насоса или перед гидроаппаратом — либо в сливную линию на возврате в бак. Номинальный расход — 16 л/мин.
Буква Н в обозначении — исполнение для огнестойких жидкостей: водогликолевых (HFC, промгидрол) и фосфатно-эфирных (HFD). Поэтому фильтр Ф10Н 16-5/6,3 выбирают для литейных машин, прессов и другого оборудования, где по требованиям пожарной безопасности применяется негорючая рабочая жидкость.
По обозначению Ф10Н 16-5/6,3 — исполнение для огнестойких жидкостей с условным проходом 16 мм и тонкостью 5 мкм; номинальный расход исполнения Ф10Н — 16 л/мин. Тонкая очистка нужна там, где огнестойкая жидкость работает с точной аппаратурой: водогликолевые жидкости смазывают пары трения хуже минерального масла, поэтому чистоту такой жидкости держат выше.
Обозначение «Ф10Н 16-5/6,3» встречается в таблицах поставщиков серии Ф10, однако в таблицах присоединительных размеров и элементов этой позиции его нет. Поэтому фильтр Ф10Н 16-5/6,3 мы подбираем по шильдику: условный проход, тонкость фильтрации и присоединительную резьбу сверяем с установленным фильтром, а элемент — по размерам старого вкладыша.

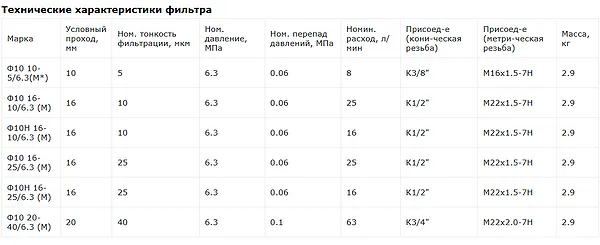

| Параметр | Значение |
|---|---|
| Номинальное давление | 6,3 МПа |
| Условный проход | 16 мм |
| Номинальный расход | 16 л/мин |
| Перепускной клапан | срабатывает при перепаде (0,4 ± 0,1) МПа |
| Индикатор загрязнённости | есть |
| Масса | не более 1,7–1,75 кг |
| Рабочая жидкость | огнестойкие HFC (промгидрол) и HFD, минеральные масла |
| Температура окружающей среды | от +1 до +40 °C |
Элемент к исполнению Ф10Н 16-5/6,3 подбираем по шильдику и размерам старого вкладыша; в фильтрах Ф10 стоят элементы серии 600 размером 60×24×100 мм. Для огнестойкой жидкости элемент и уплотнения выбирают под конкретную жидкость.
Фильтр Ф10Н 16-5/6,3 подходит, если давление в линии не выше 6,3 МПа, а расход — до 16 л/мин. Для напорных линий с большим давлением нужны фильтры ФП7 на 20 МПа или фильтры ФГМ на 32 МПа. Для минерального масла достаточно обычного Ф10 — исполнение Н нужно только для огнестойких жидкостей.
Фильтры серии Ф10 ставят на ветки низкого давления, в контуры управления и смазки и на сливные линии. Фильтр Ф10Н 16-5/6,3 рассчитан на 16 л/мин и 6,3 МПа; если давление выше, выбирают фильтры серий ФП7 или ФГМ.
Фильтры Ф10 считаются аналогами фильтров типа ФМП 16-40 с индикатором загрязнённости на 6,3 МПа. Все исполнения серии — на странице фильтры Ф10.
Фильтры ФГМ рассчитаны на 16 и 32 МПа и ставятся только в напорную линию; корпус у них массивнее — фильтр 1ФГМ32 весит 5,6 кг. Фильтр Ф10Н 16-5/6,3 весит не более 1,7–1,75 кг и работает при давлении до 6,3 МПа, зато ставится и в напорную, и в сливную линию. Элементы серии 600 по размеру у Ф10 и 1ФГМ одинаковые.
Напишите обозначение с шильдика — например, «Ф10Н 16-5/6,3» — и количество. Если нужен только элемент, укажите обозначение фильтра или размеры старого вкладыша; если рабочая жидкость огнестойкая, назовите её марку — от неё зависит исполнение.
Фильтр Ф10Н 16-5/6,3 ставят по стрелке на корпусе и оставляют место для замены элемента. Элемент меняют по сигналу индикатора загрязнённости, не дожидаясь открытия перепускного клапана при 0,4 МПа — после этого фильтр Ф10Н 16-5/6,3 пропускает жидкость без очистки.
Подбор позиции «Фильтр Ф10Н 16-5/6,3» начинают с условий системы: рабочее давление, расход, вязкость жидкости. Сверяйте параметры: номинальное давление — 6,3 МПа; условный проход — 16 мм; номинальный расход — 16 л/мин. Соседние позиции — Фильтр Ф10 16-25/6,3 и Фильтр Ф10Н 16-25/6,3; общий раздел — Фильтры напорные-сливные Ф10. Если нужной модели нет в списке, пришлите обозначение или фото маркировки: подберём аналог.
Номинальное давление — 6,3 МПа.
Номинальный расход — 16 л/мин.
Тонкостью фильтрации: 5 мкм против 25 мкм. Номинальный расход у обоих исполнений Ф10Н — 16 л/мин.
Фильтр Ф10Н 16-5/6,3 и элементы к нему поставляем по России и СНГ. Пришлите обозначение с шильдика — выставим счёт.
