| Давление, Мпа | 6,3 |
| Вес, кг | 2,9 |
| Производимые модели | Давление, Мпа | Вес, кг | Расход | Цена | |
|---|---|---|---|---|---|
|
Фильтр Ф10 10-5/6,3 | 6,3 | 2,9 | - | По запросу |
 |
Фильтр Ф10 16-25/6,3 | 6,3 | 2,9 | 25 | По запросу |
|
Фильтр Ф10 20-40/6,3 | 6,3 | 2,9 | 63 | По запросу |
|
Фильтр Ф10Н 16-25/6,3 | 6,3 | 1,75 | 16 | По запросу |
|
Фильтр Ф10Н 16-5/6,3 | 6,3 | 8,5 | 16 | По запросу |
|
Фильтр Ф16 10-5/6,3 | 6,3 | 2,9 | 25 | По запросу |

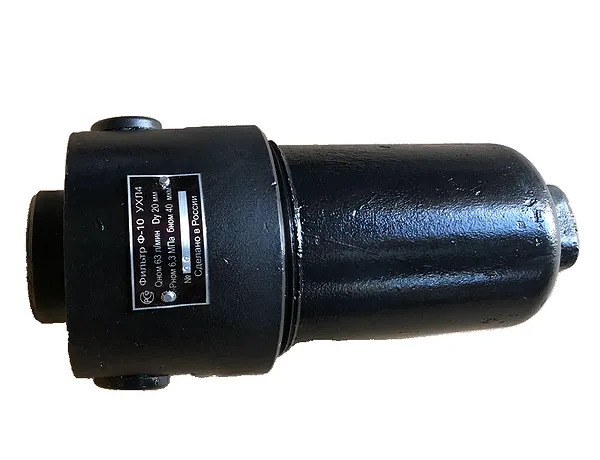

💧 Фильтр Ф10 10-5/6,3 представляет собой высокоточный гидравлический фильтр сложной конструкции, разработанный для очистки рабочих жидкостей в промышленном оборудовании. Устройство применяется в гидравлических и смазочных системах станков, прессов и других гидрофицированных агрегатов. Способен обрабатывать минеральные масла с вязкостью до 500 сСт при температуре от +1 до +80 °C, а также негорючие жидкости HFS/HFD в диапазоне +1–60 °C. Фильтр Ф10 10-5/6,3 функционирует как напорный элемент с предельным давлением 6,3 МПа или как сливной в смазочных системах.

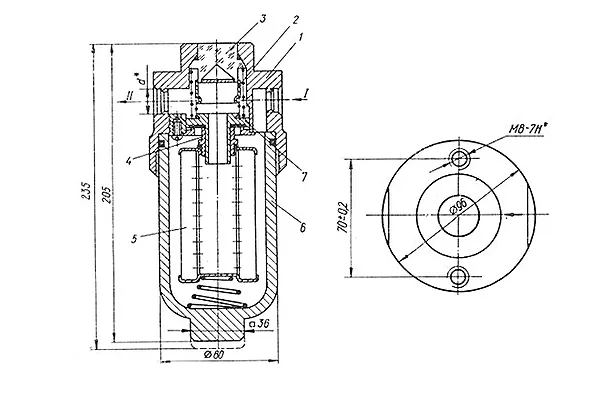

🔧 Фильтр напорный-сливной Ф10 10-5/6,3 выделяется среди аналогов наличием встроенного индикатора загрязнения и автоматического перепускного клапана. Конструкция включает стальную головку с нижним стаканом, входные/выходные отверстия и сигнальное окошко с линзой. В стакане размещён сетчатый фильтрующий элемент и пружина клапана, обеспечивающие своевременное предупреждение о критическом засорении.
⚠️ В процессе эксплуатации фильтра Ф10 10-5/6,3 при превышении перепада давления пружина смещает клапан, позволяя жидкости проходить в обход фильтрующего элемента. Одновременно в верхней линзе появляется красный сигнал — это визуальное оповещение о необходимости замены картриджа. Такой механизм гарантирует защиту оборудования от повреждений при засорении.
🌊 Фильтр Ф10 10-5/6,3 предназначен для тонкой очистки гидравлических жидкостей в системах металлорежущих, кузнечно-прессовых станков и промышленных установок. Устройство обеспечивает надёжную работу гидросистем за счёт удаления частиц размером 5 мкм и выше, предотвращая износ узлов и продлевая ресурс оборудования.
📏 Масса фильтра Ф10 10-5/6,3 — до 2,9 кг, габаритные размеры: диаметр 96 мм, длина 205 мм. Код ТН ВЭД 8421230000. Соответствует ГОСТ Р 52161-2014 и требованиям технического регламента ТР ТС 010/2011.
«Как чистота масла — так и жизнь машины долгая!» — гласит промышленная мудрость, подтверждённая эффективностью фильтра Ф10 10-5/6,3.
| Параметр | Значение |
|---|---|
| Условный проход | 10 мм |
| Номинальная тонкость фильтрации | 5 мкм |
| Номинальное давление | 6,3 МПа |
| Кинематическая вязкость | до 500 мм²/с |
| Рабочая температура | +1…+80 °C (мин. масла), +1…+60 °C (HFC) |
⚙️ Фильтр Ф10 10-5/6,3 работает по схеме: неочищенная жидкость поступает во входную полость, проходит через сетчатый элемент, очищается и подаётся в систему. При засорении фильтрующей шторы растёт перепад давления, что активирует перепускной клапан. Красный сигнал в индикаторе оповещает о необходимости обслуживания, а аварийный режим предотвращает остановку производства.
🌡️ Диапазон рабочих температур фильтра Ф10 10-5/6,3: от +1 до +80 °C для минеральных масел и HFD, от +1 до +60 °C для HFC. Срок службы — до 5 лет при соблюдении условий эксплуатации и регулярной замене фильтрующего элемента.
🏭 Фильтр Ф10 10-5/6,3 активно используется в гидравлических системах прокатных станов, прессов, экструдеров, станков с ЧПУ и оборудования деревообрабатывающих предприятий. Подходит для установки в смазочных линиях горячего цеха металлургических комбинатов.
🔄 Альтернативные модели: фильтр ФНШ-10-5/6,3 (ООО «Гидропривод»), ФС-10-05-63 (ПАО «Гидросистемы»). Однако оригинальный фильтр Ф10 10-5/6,3 от ГИДРОМАШ обеспечивает лучшее соотношение цены и надёжности благодаря усиленной стальной конструкции.
🛠️ Для фильтра Ф10 10-5/6,3 рекомендуется использовать ремкомплект РК-Ф10, включающий: фильтрующий элемент (артикул ФЭ-10-5), пружину перепускного клапана (ПК-10), уплотнительные кольца (УК-10). Быстроизнашиваемые компоненты: сетчатый картридж, резиновые уплотнители.
| Символ | Расшифровка |
|---|---|
| Ф | Фильтр |
| 10 | Условный проход, мм |
| 5 | Тонкость фильтрации, мкм |
| 6,3 | Номинальное давление, МПа |
 |
 |
📦 Типовые заказы: 4 шт. фильтра Ф10 10-5/6,3 для модернизации линии прессов (Казань), 2 комплекта РК-Ф10 для ТО оборудования (Екатеринбург), партия из 15 шт. с доставкой в Новосибирск.
Замена требуется при срабатывании индикатора загрязнения (красный сигнал). В среднем — раз в 6-12 месяцев при непрерывной работе.
Нет. Устройство предназначено только для минеральных масел и негорючих гидрожидкостей (HFC/HFD).
Номинальный перепад — 0,06 МПа. При превышении срабатывает перепускной клапан.
Да, 24 месяца при соблюдении условий монтажа и эксплуатации.
Нет. Максимальное давление для фильтра Ф10 10-5/6,3 — 6,3 МПа.
Совместим с фильтрами ФНШ-10-5/6,3 и ФС-10-05-63 при использовании переходных фланцев.
