Фильтры напорные 20 МПа

Фильтры напорные 20 МПа серии «КВ» очищают минеральное масло в напорных линиях гидроприводов с давлением до 20 МПа: в станках, прессах, литейных и кузнечных машинах. Это полные аналоги фильтров Ф7М и ФП7 — совпадают присоединение, давление и расход, поэтому фильтры напорные 20 МПа ставятся на их место без переделки трубопровода. Выпускаются три габарита по условному проходу — 12, 20 и 32 мм — с тонкостью фильтрации 10, 25 и 40 мкм.

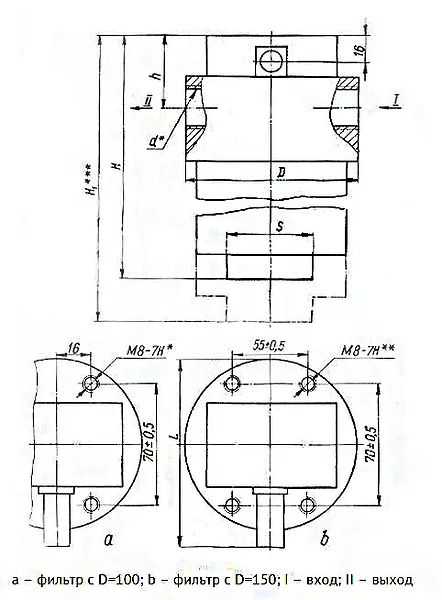

Модели фильтров напорных 20 МПа

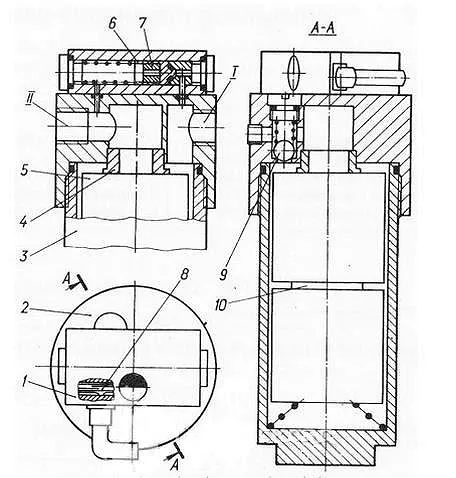

Расход определяется условным проходом: 25 л/мин у Ду 12, 63 л/мин у Ду 20, 160 л/мин у Ду 32. Фильтр оснащён индикатором загрязнённости — он срабатывает при перепаде около 0,3 МПа — и перепускным клапаном на 0,5 МПа.

Обозначение

В обозначении «20-25 КВ» первое число — условный проход в миллиметрах, второе — номинальная тонкость фильтрации в микрометрах. Тот же фильтр по каталогам Ф7М обозначается «Ф7М 20-25/200», где «/200» — номинальное давление 200 кгс/см² (20 МПа).

Фильтроэлементы

Фильтры напорные 20 МПа используют те же элементы, что и фильтры ФГМ того же условного прохода. Для Ду 12 — элементы 600 (600-1-19 на 10 мкм, 600-1-06 на 25 мкм, 600-1-04 на 40 мкм), для Ду 20 — элементы 605, для Ду 32 — элементы 630 с теми же кодами тонкости. Элементы выставляем отдельной позицией, без фильтра.

Как выбрать фильтр напорный на 20 МПа

Сначала проверьте давление: настройка предохранительного клапана системы не должна превышать 20 МПа — для более высокого давления нужны фильтры ФГМ32. Затем подберите условный проход по подаче насоса с запасом и тонкость — по самому чувствительному аппарату: 10 мкм для пропорциональной аппаратуры, 25 мкм для распределителей общего назначения, 40 мкм для грубой очистки.

Замена Ф7М и ФП7

Если на оборудовании стоял Ф7М или ФП7, фильтры напорные 20 МПа «КВ» с тем же Ду и той же тонкостью ставятся на его место. При замене на фильтры ФГМ32 сверяют присоединительную резьбу: у ФГМ она коническая (К) или метрическая (М).

Обслуживание

Элемент меняют по сигналу индикатора загрязнённости, не дожидаясь срабатывания перепускного клапана: после его открытия масло проходит без очистки. При монтаже оставляют место для снятия стакана.

Фильтры напорные 20 МПа: как выбрать условный проход

Для фильтров напорных 20 МПа серии КВ расход определяет условный проход: Ду 12 пропускает 25 л/мин, Ду 20 — 63 л/мин, Ду 32 — 160 л/мин. Привод с насосом рабочим объёмом 16 см³ при 1450 об/мин укладывается в Ду 12, насос 40 см³ — в Ду 20, насос 100 см³ — в Ду 32. Если один насос питает несколько линий, расходы суммируют и берут ближайший больший условный проход, а не пускают масло через фильтр на пределе.

Тонкость фильтров напорных 20 МПа

В каждой группе по условному проходу три тонкости: 10, 25 и 40 мкм. Фильтры напорные 20 МПа на 10 мкм ставят перед пропорциональной и следящей аппаратурой, на 25 мкм — в обычных станочных гидростанциях, на 40 мкм — для грубой защиты насоса и распределителей. Менять тонкость при замене не стоит: у каждой группы свой фильтроэлемент, код которого указан в таблице выше.

Подробные страницы всех девяти моделей — в списке выше; для замены Ф7М и ФП7 берите модель с тем же условным проходом и тонкостью, и пересчёта присоединительных размеров не потребуется. Фильтры напорные 20 МПа и элементы к ним поставляем по России и СНГ.

Вопросы и ответы

Чем отличаются фильтры напорные 20 МПа КВ от Ф7М?

Только обозначением: 12-10 КВ — то же, что Ф7М 12-10/200 и ФП7 12-10/200. Присоединение, давление, расход и элемент совпадают.

Какой элемент нужен к фильтру 32-25 КВ?

Элемент 630-1-06 тонкостью 25 мкм — тот же, что к 3ФГМ32-25.

Можно ли поставить фильтры напорные 20 МПа в систему на 25 МПа?

Нет. Для давления выше 20 МПа подойдут фильтры ФГМ32 того же условного прохода.

Фильтры напорные 20 МПа и элементы к ним поставляем по России и СНГ. Пришлите обозначение — выставим счёт.
