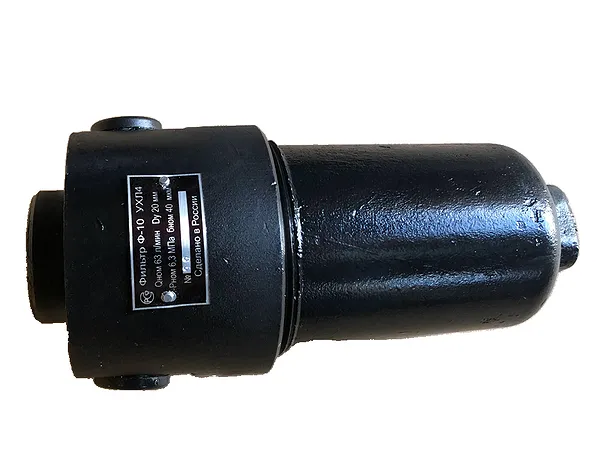

Фильтр Ф16 10-5/6,3

Фильтр Ф16 10-5/6,3 – это высоконадёжный напорно-сливной фильтр для промышленных гидравлических и смазочных систем. Устройство обеспечивает тонкую очистку рабочей жидкости до 10 мкм, защищая дорогостоящие компоненты гидрооборудования от износа и поломок. Если вас интересует долговечное и проверенное фильтровальное решение, купить фильтр Ф16 10-5/6,3 – оптимальный выбор для вашего предприятия.

Описание и назначение

Фильтр Ф16 10-5/6,3 представляет собой гидравлический очищающий элемент усложнённой конструкции, предназначенный для эффективной защиты гидросистем и смазочных контуров. Его основное назначение – удаление из рабочей среды (минеральных масел, гидравлических жидкостей HFD/HFC) механических загрязнений, таких как металлическая стружка, продукты износа, абразивные частицы. Установка фильтра Ф16 10-5/6,3 позволяет значительно увеличить ресурс насосов, клапанов, гидроцилиндров и других прецизионных компонентов, сокращая затраты на обслуживание и ремонт.

Ключевой особенностью модели фильтр Ф16 10-5/6,3 является его универсальность. В гидросистемах он работает как напорный элемент, устанавливаемый на линии нагнетания с рабочим давлением до 6,3 МПа, а в смазочных системах его можно использовать в качестве сливного фильтра. Конструкция фильтра Ф16 10-5/6,3 включает встроенный индикатор загрязнения с автоматическим перепускным клапаном. Эта комбинация не только визуально сигнализирует оператору о необходимости обслуживания, но и предотвращает падение давления в системе, направляя жидкость в обход фильтрующего элемента при его критическом засорении.

Модель фильтр Ф16 10-5/6,3 рассчитана на расход до 25 л/мин и присоединительные размеры с условным проходом 16 мм, что делает его востребованным элементом в схемах средней производительности. Выбирая, где купить фильтр Ф16 10-5/6,3, важно обращаться к надёжным поставщикам, которые гарантируют оригинальность продукции и возможность быстрой отгрузки со склада в Москве или других городах России.

Вес, габариты, код ТН ВЭД, ГОСТ

Гидравлический страж

Фильтр Ф16 10-5/6,3 – это как самый бдительный охранник на входе в VIP-клуб вашей гидросистемы, который не пропустит внутрь ни одной подозрительной частицы без «досмотра» в 10 микрон.

Технические характеристики

Принцип работы

Принцип работы фильтра Ф16 10-5/6,3 основан на барьерной фильтрации. Неочищенная рабочая жидкость под давлением поступает во входную полость стальной головки устройства. Далее она направляется в стакан, где проходит через сетчатый фильтрующий элемент (штора). Частицы загрязнений, размер которых превышает ячейку сетки (10 мкм), задерживаются на её поверхности. Очищенная жидкость проходит через выходную полость и поступает далее в гидросистему.

По мере накопления загрязнений на фильтрующем элементе сопротивление его прохождению растёт, что приводит к увеличению перепада давления между входом и выходом фильтра. Когда этот перепад достигает критического значения, срабатывает автоматический перепускной (предохранительный) клапан. Пружина клапана сжимается, открывая обводной канал. Это позволяет потоку жидкости, минуя засорённую сетку, поступать в систему напрямую, предотвращая её остановку из-за недостатка давления.

Работа перепускного клапана механически связана с визуальным индикатором. При поднятии клапана вместе с ним перемещается экран, и в верхнем окошке головки, закрытом линзой, появляется сигнальный красный круг. Это служит чётким указанием для оператора на необходимость замены или очистки фильтроэлемента. Таким образом, фильтр Ф16 10-5/6,3 является не просто пассивным элементом, а интеллектуальным устройством, обеспечивающим как очистку, так и защиту контура от аварийной ситуации.

Лайфхак от наладчика

Самая частая ошибка при монтаже – путаница в направлениях потока. На корпусе фильтра Ф16 10-5/6,3 всегда есть маркировка входа (IN) и выхода (OUT). Установка "наоборот" не только не будет фильтровать, но и может мгновенно вывести из строя перепускной клапан.

Температурный режим и срок службы

Рекомендуемый температурный диапазон эксплуатации фильтра Ф16 10-5/6,3 зависит от типа рабочей жидкости. Для минеральных масел и огнестойких жидкостей HFD он составляет от +1 °C до +80 °C, а для водно-гликолевых растворов HFC – от +1 °C до +60 °C. Работа при температурах ниже нижнего предела не рекомендуется из-за риска загустевания масла и повреждения уплотнений. При соблюдении этих условий и поддержании чистоты рабочей среды ресурс самого фильтрующего элемента составляет от 2000 до 4000 моточасов.

Срок службы корпусных деталей фильтра (головки и стакана) при отсутствии механических повреждений и коррозии практически не ограничен. Ключевое влияние на общий ресурс фильтра Ф16 10-5/6,3 оказывает не столько время, а степень загрязнённости системы. Частая активация перепускного клапана и работа на неочищенной жидкости сокращают срок службы насосов и прочего оборудования, поэтому регулярная проверка индикатора и своевременная замена изношенного комплекта сетки – залог долгой и безотказной работы всей системы. Если вы планируете купить фильтр Ф16 10-5/6,3, рекомендуется сразу оценить необходимость заказа сменных фильтрующих элементов для бесперебойного техобслуживания.

Область применения

Фильтр Ф16 10-5/6,3 находит широкое применение в различных отраслях промышленности, где используются гидроприводы и системы централизованной смазки. В машиностроении и автомобильной промышленности он устанавливается в гидравлические контуры прессов, станков с ЧПУ, литейных машин и испытательных стендов. В горнодобывающей промышленности и металлообработке фильтр Ф16 10-5/6,3 защищает системы управления мощными экскаваторами, буровыми установками и прокатными станами от абразивного износа.

В нефтегазовой отрасли устройство используется в гидравлике запорной арматуры и системах управления. В строительстве его можно встретить в гидросистемах кранов, бульдозеров, экскаваторов. В химической, текстильной и деревообрабатывающей промышленности фильтр отвечает за чистоту жидкостей в контурах специализированного оборудования. В сфере ЖКХ гидравлические фильтры применяются реже, но могут использоваться в системах управления задвижками или насосными станциями. Покупка фильтра Ф16 10-5/6,3 – это реальный вклад в повышение надёжности любого промышленного объекта.

Современные технологии

Хотя фильтр Ф16 10-5/6,3 является механическим устройством, его статус может быть интегрирован в концепцию Industry 4.0. Подключение внешнего датчика контроля положения индикатора к ПЛК позволяет отслеживать состояние фильтра в реальном времени, а предиктивная аналитика на основе данных о времени срабатывания клапана поможет спланировать обслуживание до критического загрязнения. В паре с коллаборативным роботом (коботом) такой мониторинг позволяет автоматизировать процесс замены фильтроэлементов.

Обслуживание и ремонт

Обслуживание фильтра Ф16 10-5/6,3 заключается в периодической проверке состояния индикатора загрязнения и своевременной замене сетчатого фильтрующего элемента. Основная рекомендация – не игнорировать сигнал красного круга. Длительная работа в режиме байпаса (через перепускной клапан) приводит к подаче неочищенной жидкости в систему и её ускоренному износу. Перед заменой элемента необходимо сбросить давление в линии, отключив и разрядив гидросистему.

К элементам, подверженным естественному износу, относятся прежде всего сам сетчатый штор, а также уплотнительные кольца (РТИ) на стакане и в местах присоединения. Износ пружины перепускного клапана возможен при частых срабатываниях. При правильной эксплуатации корпусные детали редко выходят из строя.

Ремкомплект или ЗИП

Для поддержания работоспособности фильтра Ф16 10-5/6,3 рекомендуется иметь на складе ЗИП (запасные части и инструменты). Основной ремонтный комплект, как правило, включает: сменный сетчатый фильтроэлемент (штора), набор уплотнительных колец (РТИ) для герметизации стакана и присоединительных резьб, а также пружину перепускного клапана. Возможна заказать оригинальный комплект ЗИП у поставщика, что гарантирует идеальное соответствие размерам и материалам.

Аналоги устройства

Помимо базовой модели фильтр Ф16 10-5/6,3, на рынке представлены различные исполнения и аналоги, различающиеся по характеристикам. Вот некоторые из них:

1. Напорный фильтр с тонкостью фильтрации 25 мкм и условным проходом 16 мм для менее требовательных систем.
2. Сливной фильтр с увеличенной площадью фильтрующей сетки для применения на магистралях низкого давления.
3. Фильтр со встроенным запорным клапаном для удобства обслуживания без слива жидкости из системы.
4. Модель с магнитным уловителем для дополнительного улавливания ферромагнитных частиц.
5. Фильтр в коррозионностойком исполнении (например, с элементами из нержавеющей стали) для агрессивных сред.
Выбор конкретной модификации зависит от параметров давления, расхода и требований к чистоте жидкости в вашей гидросистеме.

Условное обозначение

Экономические выгоды

Внедрение надёжного фильтра Ф16 10-5/6,3 – это прямая экономия. Снижение абразивного износа деталей насосов и гидроаппаратуры увеличивает их ресурс в 2-3 раза, сокращая расходы на замену дорогостоящих узлов. Минимизация внеплановых простоев оборудования из-за поломок и сокращение затрат на техническое обслуживание ведут к быстрой окупаемости (ROI) данного решения. Фильтр Ф16 10-5/6,3 окупает свою цену многократно.

Изображения

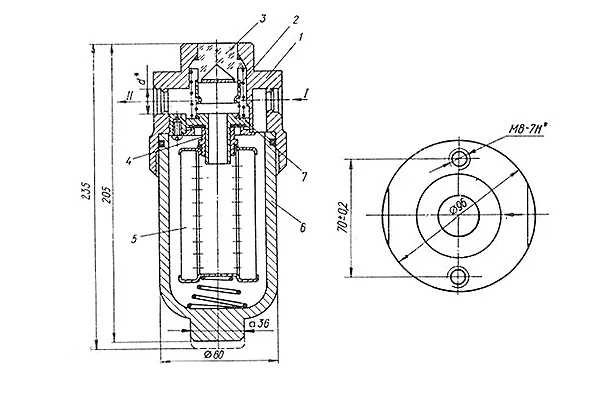

Габаритные и присоединительные размеры

Габаритные размеры фильтра Ф16 10-5/6,3 позволяют установить его в ограниченном пространстве промышленных шкафов или на гидрораспределительных станциях. Общий диаметр корпуса составляет 96 мм, а длина от торца присоединительной головки до днища стакана – 205 мм. При монтаже необходимо предусмотреть свободное пространство (не менее 50 мм) под стаканом для его снятия при обслуживании.

Присоединение осуществляется через резьбовые порты в головке. В зависимости от исполнения, используется метрическая резьба М22×1,5 с классом точности 7Н или трубная коническая резьба К1/2" (по ГОСТ 6111-52). Этот условный проход 16 мм стандартен для многих линий среднего давления, что упрощает интеграцию фильтра в существующие системы. Не забывайте использовать уплотнительные шайбы или фторопластовую уплотнительную ленту (ФУМ) для обеспечения герметичности соединения. Если вы хотите купить фильтр Ф16 10-5/6,3, уточните у менеджера необходимый тип резьбы.

Примеры заказа

Фильтр Ф10 16-10/6,3-М – напорно-сливной фильтр с тонкостью фильтрации 10 мкм, давлением 6,3 МПа, с метрической резьбой М22×1,5.

Фильтр Ф10 16-10/6,3-К – то же устройство, но с присоединением на конической трубной резьбе К1/2".

Фильтр Ф16 10-5/6,3 – стандартное обозначение, под которым также может предлагаться данное изделие.

Адаптация к российским условиям

Фильтр Ф16 10-5/6,3 полностью адаптирован к работе на промышленных предприятиях России и стран СНГ. Конструкция рассчитана на широкий диапазон температур, характерный для наших широт, и совместима с распространёнными отечественными минеральными маслами (И-Г-А, И-Г-С и др.) по ГОСТ. Устройство устойчиво к типичным для постсоветского пространства колебаниям параметров систем, что делает его надёжным выбором для модернизации или ремонта гидрооборудования.

Работа в экстремальных условиях

Фильтр Ф16 10-5/6,3 способен функционировать в сложных эксплуатационных условиях. При использовании специальных морозостойких масел и соответствующих уплотнений возможно применение при температурах окружающего воздуха до –40 °C с предварительным прогревом жидкости. Модель в климатическом исполнении О4.1 рассчитана на работу в условиях высокой влажности и тропического климата. Герметичная конструкция стакана и прочный стальной корпус обеспечивают защиту от внешних воздействий. Простота разборки позволяет проводить замену фильтроэлемента даже в полевых условиях, минимизируя простой техники.

Возможность работы на Марсе или Луне

Если бы на Луне или Марсе потребовалась гидравлическая система для марсохода или лунной базы, фильтр Ф16 10-5/6,3 мог бы претендовать на роль её очистного элемента. Его герметичная конструкция и способность работать в вакууме (при условии специальных уплотнений) были бы востребованы. Рабочий диапазон температур частично перекрывает лунные перепады, а прочность корпуса выдержала бы низкое атмосферное давление. Правда, для работы с экзотическими «марсианскими» жидкостями потребовалась бы особая сертификация.

Часто задаваемые вопросы

Какой тип масла подходит для фильтра Ф16 10-5/6,3?
Фильтр совместим с минеральными маслами вязкостью до 500 сСт, а также с огнестойкими жидкостями типов HFD и HFC. Важно соблюдать температурный диапазон для каждой жидкости.

Как понять, что фильтр загрязнился?
В верхней части головки фильтра есть линза. Появление в ней красного круга – это визуальный сигнал о срабатывании перепускного клапана из-за загрязнения. Это означает, что фильтроэлемент требует замены.

Можно ли промыть и повторно использовать сетчатый элемент?
Теоретически, мелкую латунную сетку можно осторожно промыть в растворителе, но это ненадёжно. Для гарантированной чистоты системы рекомендуется использовать новый сменный элемент. Попытка сэкономить на нём может привести к гораздо более дорогому ремонту гидроаппаратуры.

Как осуществляется доставка фильтра Ф16 10-5/6,3 по России?
Доставка возможна в любые регионы РФ и страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбезитан, Туркменистан). Мы организуем отгрузку со склада в Москве транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) или курьерской службой. Возможна также быстрая отгрузка со складов в Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону.

Почему выбирают «Гидромаш»

Выбирая, где заказать фильтр Ф16 10-5/6,3, промышленные предприятия отдают предпочтение проверенным поставщикам. Мы предлагаем купить оригинальный фильтр Ф16 10-5/6,3 напрямую от производителя с полной гарантией 12 месяцев. Заказывая у нас, вы получаете не только выгодную цену, но и уверенность в качестве. Вам доступна возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что критически важно для минимизации простоев. Мы обеспечиваем оперативную доставку оборудования по всей России и в страны СНГ. Все продукты, включая фильтр Ф16 10-5/6,3, соответствуют требованиям отраслевых стандартов. Делайте ставку на надёжность – выбирайте оборудование бренда: Гидромаш.
