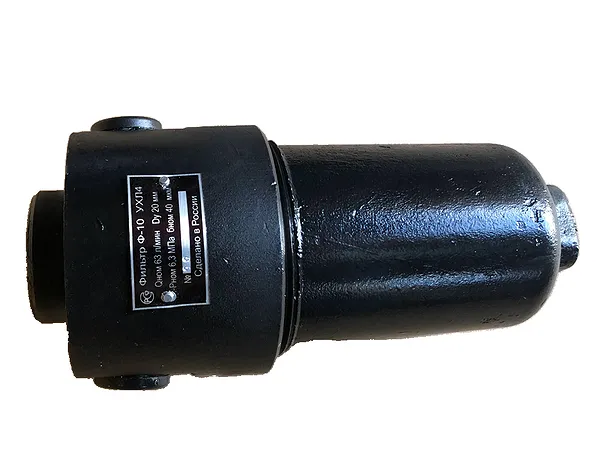

Фильтр Ф10 16-25/6,3

Фильтр Ф10 16-25/6,3 очищает рабочую жидкость в гидросистемах с давлением до 6,3 МПа: в напорной линии перед аппаратурой или в сливной линии перед баком. Номинальный расход — 25 л/мин, в корпусе есть индикатор загрязнённости и перепускной клапан.

Ходовая модель серии

Ф10 16-25/6,3 — средний типоразмер серии и самая распространённая тонкость: условный проход 16 мм, резьба К1/2" (М22×1,5), 25 мкм, номинальный расход 25 л/мин. Его ставят на сливные линии станков и небольших гидростанций и на напорные ветки низкого давления перед распределителями общего назначения. Элемент 600-1-06 — тот же, что у фильтров 1ФГМ на 25 мкм.

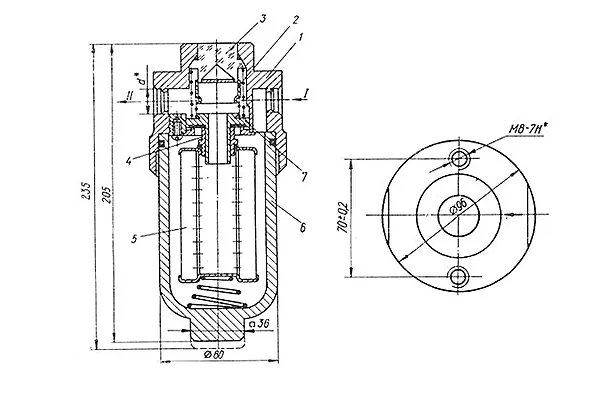

Характеристики: фильтр Ф10 16-25/6,3

Фильтроэлемент

В фильтре Ф10 16-25/6,3 стоит элемент 600-1-06 серии 600 размером 60×24×100 мм — по размеру тот же, что в фильтре 1ФГМ. Код в конце обозначения задаёт тонкость: 11 — 5 мкм, 19 — 10 мкм, 06 — 25 мкм, 04 — 40 мкм. Элемент выставляем отдельной позицией.

Подбор

Фильтр Ф10 16-25/6,3 подходит, если давление в линии не выше 6,3 МПа, а расход — до 25 л/мин. Для напорных линий с большим давлением нужны фильтры ФП7 на 20 МПа или фильтры ФГМ на 32 МПа. Для огнестойких жидкостей берут исполнение Ф10Н.

Где применяют

Фильтры серии Ф10 ставят на ветки низкого давления, в контуры управления и смазки и на сливные линии. Фильтр Ф10 16-25/6,3 рассчитан на 25 л/мин и 6,3 МПа; если давление выше, выбирают фильтры серий ФП7 или ФГМ.

Аналоги

Фильтры Ф10 считаются аналогами фильтров типа ФМП 16-40 с индикатором загрязнённости на 6,3 МПа. Все исполнения серии — на странице фильтры Ф10.

Чем Ф10 отличается от фильтров ФГМ

Фильтры ФГМ рассчитаны на 16 и 32 МПа и ставятся только в напорную линию; корпус у них массивнее — фильтр 1ФГМ32 весит 5,6 кг. Фильтр Ф10 16-25/6,3 весит не более 1,7–1,75 кг и работает при давлении до 6,3 МПа, зато ставится и в напорную, и в сливную линию. Элементы серии 600 по размеру у Ф10 и 1ФГМ одинаковые.

Как заказать

Напишите обозначение с шильдика — например, «Ф10 16-25/6,3» — и количество. Если нужен только элемент, укажите обозначение фильтра или размеры старого вкладыша; если рабочая жидкость огнестойкая, назовите её марку — от неё зависит исполнение.

Монтаж и обслуживание

Фильтр Ф10 16-25/6,3 ставят по стрелке на корпусе и оставляют место для замены элемента. Элемент меняют по сигналу индикатора загрязнённости, не дожидаясь открытия перепускного клапана при 0,4 МПа — после этого фильтр Ф10 16-25/6,3 пропускает жидкость без очистки.

Фильтр Ф10 16-25/6,3: расход и перепад

Номинальный расход фильтра Ф10 16-25/6,3 — 25 л/мин при условном проходе 16 мм. Насос рабочим объёмом 16 см³ при 1450 об/мин даёт около 23 л/мин и укладывается в этот расход без перегрузки элемента. Перепускной клапан срабатывает при перепаде (0,4 ± 0,1) МПа; индикатор загрязнённости показывает необходимость замены раньше, чем масло начнёт идти мимо элемента 600-1-06.

Тонкость 25 мкм: когда Ф10 16-25/6,3 подходит

Тонкость 25 мкм — средняя тонкость: подходит для сливных линий станков и контуров с обычными распределителями, где важнее интервал замены, чем тонкая очистка. Для сравнения: в той же серии есть исполнения на 5, 10 и 40 мкм, и менять тонкость в уже работающей системе без пересчёта подачи насоса не следует.

Вопросы и ответы

На какое давление рассчитан фильтр Ф10 16-25/6,3?

Номинальное давление — 6,3 МПа.

Какой расход у Ф10 16-25/6,3?

Номинальный расход — 25 л/мин.

Подойдёт ли элемент от 1ФГМ к Ф10 16-25/6,3?

Да, в обоих стоит элемент серии 600 размером 60×24×100 мм; для 25 мкм это 600-1-06.

Фильтр Ф10 16-25/6,3 и элементы к нему поставляем по России и СНГ. Пришлите обозначение с шильдика — выставим счёт.
