Насос НШ 10У3

Насос НШ 10У3 — это надёжный шестеренный гидравлический насос, предназначенный для создания давления и перекачки минеральных масел в гидросистемах мобильной и стационарной техники. Устройство отличается высокой производительностью до 21 л/мин при номинальном давлении 16 МПа, компактными габаритами и долгим сроком службы.

Описание и назначение

Насос НШ 10У3 представляет собой классический шестеренный насос с двумя прямозубыми шестернями, заключёнными в корпусе. Основное назначение — нагнетание рабочей жидкости (гидравлического масла) в системах с замкнутым или разомкнутым контуром. Устройство обеспечивает стабильную подачу жидкости для привода гидроцилиндров, гидромоторов и другого гидрооборудования.

Ключевой задачей, которую решает насос НШ 10У3, является преобразование механической энергии вращения вала в энергию потока жидкости с заданным давлением и расходом. Это делает его незаменимым компонентом в машиностроении, сельскохозяйственной технике, станочных гидроприводах. Насос НШ 10У3 отличается от аналогов проверенной конструкцией, взаимозаменяемостью по посадочным местам с рядом моделей, а также оптимальным соотношением производительности и габаритов. Важной технической особенностью является возможность установки с левым (Л) или правым (П) направлением вращения, что позволяет интегрировать насос НШ 10У3 в различные компоновочные схемы. Насос НШ 10У3 рассчитан на номинальное давление 16 МПа (160 кгс/см²) и максимальное до 21 МПа, что соответствует требованиям большинства стандартных гидравлических систем.

Эксплуатация насоса НШ 10У3 возможна как в качестве автономного агрегата, так и в составе насосных станций и гидропанелей. Благодаря простоте конструкции, насос НШ 10У3 легко обслуживается и ремонтируется, что минимизирует простои оборудования. Купить насос НШ 10У3 — значит получить проверенное временем решение для оснащения новой техники или замены вышедшего из строя узла.

Вес, габариты, код ТН ВЭД, ГОСТ

Несгибаемый трудяга гидравлики

Работает этот насос НШ 10У3, как сердце у сталевара: без устали, под постоянным давлением, и малейший сбой в его ритме сразу же чувствует вся система.

Технические характеристики

Принцип работы

Принцип работы насоса НШ 10У3 основан на объёмном вытеснении. В корпусе расположены две ведущая и ведомая прямозубые шестерни. При вращении вала, приводимого от вала отбора мощности (ВОМ) трактора, электродвигателя или другого силового агрегата, зубья шестерён, входя в зацепление, захватывают жидкость из полости всасывания и переносят её по периферии корпуса в полость нагнетания. В зоне зацепления зубья образуют замкнутый объём, исключая обратный переток, что и создаёт требуемое давление.

Давление и расход на выходе насоса НШ 10У3 определяются рабочим объёмом (10 см³ за один оборот), частотой вращения и сопротивлением гидравлической системы. Чем выше частота вращения, тем больше производительность насоса НШ 10У3 в литрах в минуту. Однако рост давления в системе приводит к увеличению механических потерь и воздействию на подшипники и уплотнения. Поэтому важно эксплуатировать насос НШ 10У3 в пределах номинальных параметров, указанных в таблице характеристик.

Внутри конструкции насоса НШ 10У3 ключевыми элементами, обеспечивающими герметичность и эффективность, являются шестерни, установленные на подшипниках скольжения или качения, а также комплект уплотнений, предотвращающий утечки по валу и в местах соединения корпуса. Надёжность работы насоса НШ 10У3 напрямую зависит от качества этих деталей и чистоты рабочей жидкости.

Лайфхак от механика

Частая ошибка — установка насоса НШ 10У3 без учёта направления вращения. Запуск «назад», против штатного направления, приводит к мгновенной кавитации и быстрому износу. Перед монтажом всегда проверяйте маркировку («Л» или «П») и вращение привода.

Температурный режим и срок службы

Рабочий температурный диапазон для эксплуатации насоса НШ 10У3 составляет от -20°C до +80°C. При низких температурах важно использовать масла соответствующей вязкости или предусматривать предпусковой прогрев системы. Работа на слишком густой жидкости при морозе вызывает перегрузку привода и повышенный износ.

Качество рабочей среды — главный фактор, влияющий на ресурс насоса НШ 10У3. Примеси, абразивные частицы и вода вызывают задиры шестерён и корпуса, разрушение уплотнений. Регулярная замена фильтров и контроль состояния масла позволяют продлить срок службы в разы. При соблюдении всех условий эксплуатации и использовании качественной рабочей среды насос НШ 10У3 может проработать несколько тысяч моточасов.

Область применения

Насос НШ 10У3 широко применяется в машиностроении (гидроприводы станков, прессов, испытательных стендов), автомобильной промышленности (в составе подъёмников, опрокидывателей), горнодобывающей промышленности (вспомогательная гидравлика на буровых установках), металлообработке (гидроцилиндры прокатных станов). В строительстве и ЖКХ он используется в коммунальной технике. Насос НШ 10У3 служит основным источником давления в гидросистемах сельскохозяйственных машин, тракторов, экскаваторов, погрузчиков, где обеспечивает работу рулевого управления, подъёмных механизмов и навесного оборудования. В нефтегазовой отрасли может применяться в системах управления задвижками.

Современные технологии

Интеграция насоса НШ 10У3 в концепцию Industry 4.0 возможна путём оснащения датчиками давления и температуры на линиях всасывания и нагнетания. Данные, передаваемые на ПЛК, позволяют организовать предиктивную диагностику: отслеживать рост вибрации (признак износа подшипников), падение производительности (утечки, износ шестерён) и автоматически планировать техническое обслуживание, минимизируя внеплановые простои.

Обслуживание и ремонт

Для продления срока службы насоса НШ 10У3 необходимо соблюдать периодичность замены рабочей жидкости и фильтров тонкой очистки. Рекомендуется регулярно проверять момент затяжки крепёжных болтов, целостность уплотнений и отсутствие подтёков масла. При снижении производительности или появлении постороннего шума следует провести диагностику.

Чаще всего изнашиваются уплотнительные манжеты вала, поверхности скольжения корпуса и шестерни. В случае падения давления или постоянных утечек требуется разборка, дефектовка и замена изношенных деталей из ремонтного комплекта.

Ремкомплект или ЗИП

Ремонтный комплект для насоса НШ 10У3, как правило, включает быстроизнашиваемые элементы: комплект уплотнений (манжеты, кольца), подшипники скольжения или качения, уплотнительные прокладки между корпусом и крышками. Для некоторых модификаций в состав ЗИП могут входить втулки вала или комплект шестерён. Оригинальные ремонтные комплекты и отдельные запасные части для насоса НШ 10У3 доступны к заказу и позволяют восстановить работоспособность устройства без покупки нового агрегата.

Аналоги устройства

1. Насос шестеренный, рабочий объём 8 см³, давление 16 МПа, присоединение резьбовое.
2. Насос шестеренный, рабочий объём 12 см³, давление 20 МПа, фланцевое крепление.
3. Насос шестеренный универсальный, вал шлицевой/шлицевой, подача 18 л/мин.
4. Насос шестеренный с редукционным клапаном, давление настройки 18 МПа.
5. Насос шестеренный в алюминиевом корпусе, подача 25 л/мин, для высокооборотных приводов.

Условное обозначение

Экономические выгоды

Применение надёжного насоса НШ 10У3 напрямую влияет на экономику предприятия. Снижение внеплановых простоев техники и станков за счёт увеличенного ресурса, экономия на ремонте благодаря доступности ЗИП и простоте обслуживания, а также стабильная работа гидросистемы, исключающая потери энергии, — всё это сокращает совокупную стоимость владения и значительно улучшает окупаемость оборудования (ROI).

Изображения

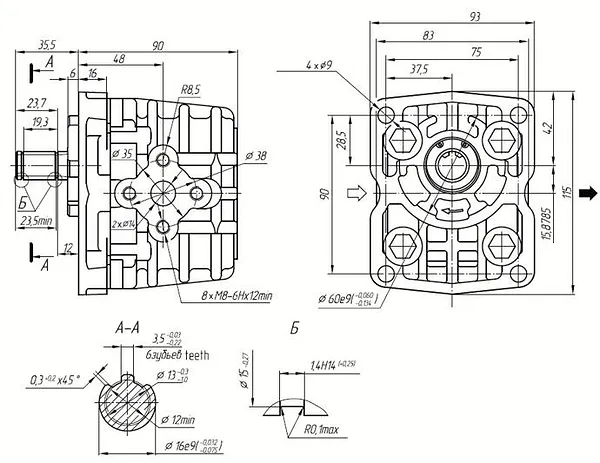

Габаритные и присоединительные размеры

Общие габариты насоса НШ 10У3 укладываются в размеры примерно 130 мм по длине, 90 мм по ширине и 100 мм по высоте, что позволяет его монтаж в стеснённых условиях машинных отсеков.

Тип присоединения — трубная резьба на линиях всасывания и нагнетания (размеры уточняются по спецификации). Крепление насоса к приводу или плите осуществляется через фланец с отверстиями под болты. Вал имеет шлицевое исполнение для надёжной передачи крутящего момента от вала отбора мощности или муфты электродвигателя. Монтаж требует обеспечения соосности валов для предотвращения вибраций и перекоса.

Примеры заказа

Модель Насос НШ 10У-3Л — насос шестеренный, рабочий объём 10 см³, левого вращения.

Модель Насос НШ 10У-3П — насос шестеренный, рабочий объём 10 см³, правого вращения.

Модель Насос НШ 10У-3Л в сборе с фланцем — комплект для монтажа на гидробак.

Адаптация к российским условиям

Конструкция насоса НШ 10У3 изначально учитывает особенности эксплуатации в России и странах СНГ: широкий рабочий температурный диапазон, совместимость с распространёнными отечественными минеральными маслами по ГОСТ (ИГП, ВМГЗ), устойчивость к возможным перепадам качества рабочей среды и готовность к работе на объектах ЖКХ, в сельском хозяйстве и промышленности с напряжённым графиком.

Работа в экстремальных условиях

Насос НШ 10У3 обладает запасом прочности для работы в сложных условиях. При использовании специальных морозостойких уплотнений и масел возможно применение при температурах до -40°C. Конструкция совместима с широким спектром отечественных рабочих жидкостей, включая некоторые огнестойкие, что расширяет область применения. Простота устройства позволяет проводить оперативный ремонт и замену основных элементов даже в «полевых» условиях, минимизируя время простоя критически важной техники.

Возможность работы на Марсе или Луне

Если бы перед конструкторами насоса НШ 10У3 поставили задачу создать агрегат для лунной базы, ключевыми стали бы вопросы термостатирования (от -170°C до +120°C) и работы в вакууме (герметичность всех уплотнений). Наш «земной» насос, с его запасом по давлению и прочному корпусу, теоретически справился бы с перекачкой специального теплоносителя в замкнутом контуре при условии решения задачи смазки в безвоздушном пространстве — что лишь подчёркивает его конструктивную надёжность и адаптивность.

Часто задаваемые вопросы

Как купить насос НШ 10У3 и какая цена?
Чтобы купить насос НШ 10У3 по актуальной цене, оформите заявку на сайте или позвоните менеджеру. Стоимость зависит от модели исполнения (Л/П) и текущих условий поставки.

Какая гарантия на насос НШ 10У3?
На насос НШ 10У3 предоставляется гарантия от производителя сроком 12 месяцев с момента отгрузки, при условии соблюдения правил монтажа и эксплуатации.

Как организована доставка насоса НШ 10У3 в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Мы осуществляем быструю доставку насоса НШ 10У3 по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость зависят от выбранного города и транспортной компании.

Где посмотреть подробные схемы и чертежи на насос НШ 10У3?
Габаритные и присоединительные чертежи, а также схемы подключения насоса НШ 10У3 можно запросить у технических специалистов компании при оформлении заказа или по контактам, указанным в разделе Контакты.

Почему выбирают «Гидромаш»

Чтобы купить оригинальный и надёжный насос НШ 10У3 с полной гарантией, обращайтесь к официальному поставщику. Мы предлагаем выгодную цену, гарантию 12 месяцев и возможность быстрой отгрузки со складов в стратегических городах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Заказать насос НШ 10У3 легко — просто свяжитесь с нами, и мы организуем оперативную доставку оборудования по России и странам СНГ. Доверяйте качеству продукции от бренда: Гидромаш.
