Гидроклапан МКГВ 20/3 Ф2

Гидроклапан МКГВ 20/3 Ф2 – это встраиваемый гидроклапан с дистанционным гидравлическим управлением, предназначенный для точного регулирования и ограничения давления в гидравлическом контуре. Его основное назначение – защита дорогостоящих компонентов системы (насосов, гидроцилиндров, исполнительных механизмов) от разрушительных последствий гидравлических ударов и перегрузок. Устройство отличается высокой надежностью, стабильностью работы в широком температурном диапазоне и универсальностью монтажа.

Описание и назначение

Гидроклапан МКГВ 20/3 Ф2 представляет собой ключевой элемент защиты в современных гидравлических системах промышленного назначения. Его основная задача – поддержание заранее заданного предельного давления на определенном участке гидромагистрали.

Функционирование гидроклапана МКГВ 20/3 Ф2 основано на принципе уравновешивания сил давления рабочей жидкости и усилия, создаваемого регулировочным элементом. При превышении заданного порога давления (0.3 МПа для данной модели) запорный элемент клапана смещается, обеспечивая перепуск излишнего потока жидкости, тем самым стабилизируя давление и защищая систему от опасных перегрузок. Это делает данную модель незаменимой для использования в контурах с переменными или ударными нагрузками.

Отличительной особенностью и преимуществом гидроклапана МКГВ 20/3 Ф2 является наличие дросселирующей цапфы (исполнение Ф2), которая обеспечивает плавное, безударное срабатывание. Это существенно снижает уровень шума, вибраций и динамических нагрузок на систему в момент открытия клапана, продлевая общий ресурс всего гидроагрегата. Универсальное фланцевое присоединение с условным проходом 20 мм позволяет легко интегрировать гидроклапан МКГВ 20/3 Ф2 в существующие трубопроводы станков, прессов или мобильной техники.

Вес, габариты, код ТН ВЭД, ГОСТ

Как якорь для корабля

Надежный гидроклапан МКГВ 20/3 Ф2 для гидросистемы – это как якорь для большого корабля в шторм. Даже мощная машина не защищена от неожиданных ударов стихии, и именно гидроклапан удерживает её от разрушения.

Технические характеристики

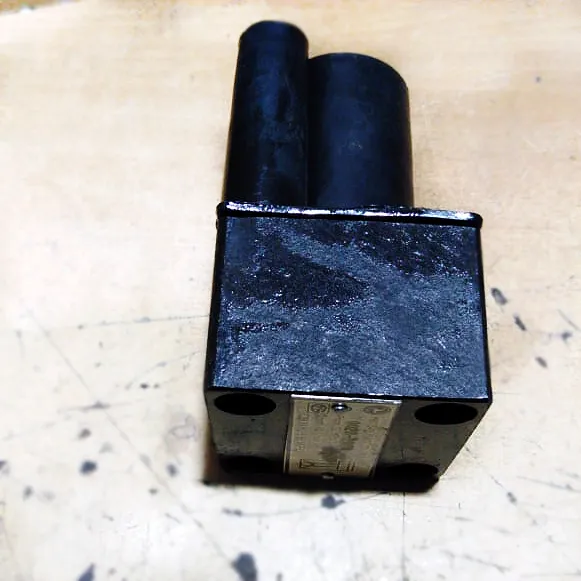

Принцип работы

Принцип работы гидроклапана МКГВ 20/3 Ф2 основан на балансе сил. В исходном состоянии клапан закрыт. Давление в подводящей полости создает усилие на запорном элементе (золотнике). С другой стороны на него действует усилие предварительно настроенной пружины. Пока давление не превышает установленный предел, сила пружины удерживает золотник на седле.

Как только давление жидкости в системе превышает усилие пружины, золотник начинает смещаться. В моделях с дросселирующей цапфой, к которым относится гидроклапан МКГВ 20/3 Ф2, это смещение происходит постепенно, так как поток жидкости проходит через специальные каналы (дроссели). Это обеспечивает плавное открытие и сброс избыточного давления в сливную линию. От величины превышения давления зависит степень открытия и пропускная способность клапана.

После стабилизации давления в системе (например, при отключении нагрузки) усилие пружины вновь становится преобладающим, и гидроклапан МКГВ 20/3 Ф2 плавно закрывается, возвращаясь в исходное состояние. Важно, чтобы в процессе эксплуатации в рабочей жидкости не было абразивных частиц, так как они могут привести к заклиниванию или износу прецизионной пары золотник-гильза, что скажется на точности срабатывания.

Не экономите на фильтрах

Типичная ошибка – попытка сэкономить на фильтрации рабочей жидкости для гидроклапана МКГВ 20/3 Ф2. Установка фильтра с тонкостью очистки хуже рекомендованных 25 мкм приводит к засорению дросселирующих каналов и заклиниванию золотника, что сводит на нет всю защитную функцию устройства. Лайфхак: установите манометр до и после клапана – разница в их показаниях при срабатывании наглядно покажет корректность его работы.

Температурный режим и срок службы

Гидроклапан МКГВ 20/3 Ф2 рассчитан на работу в широком диапазоне температур окружающей среды: от -45°C до +55°C. Температура самой рабочей жидкости, однако, должна находиться в пределах от +10°C до +70°C. Особое внимание следует уделять пуску системы в условиях отрицательных температур. Низкая температура существенно повышает вязкость масла, что может привести к замедленному срабатыванию или даже отказу клапана в момент пиковой нагрузки.

Качество рабочей среды и соблюдение температурного режима – ключевые факторы, определяющие срок службы гидроклапана. При использовании чистого масла с рекомендуемой вязкостью и своевременной замене фильтрующих элементов ресурс гидроклапана МКГВ 20/3 Ф2 может превышать 10 000 рабочих циклов. При правильной эксплуатации и своевременном техническом обслуживании устройство способно надежно работать на протяжении 5-7 лет и более.

Область применения

Гидроклапан МКГВ 20/3 Ф2 находит широкое применение в различных отраслях промышленности благодаря своей надежности и точности. В машиностроении и автомобильной промышленности он используется в гидроприводах испытательных стендов, прессового и кузнечного оборудования. В горнодобывающей промышленности и строительстве он защищает гидросистемы экскаваторов, бульдозеров, кранов и другой мобильной техники от перегрузок.

Нефтегазовая отрасль использует гидроклапан МКГВ 20/3 Ф2 в системах управления задвижками и в технологических установках. В металлообработке и деревообработке он применяется в гидроприводах станков с ЧПУ, гильотинных ножницах и листогибочных прессах. Химическая и текстильная промышленность задействует его в системах, где требуется точное поддержание давления. В ЖКХ он может использоваться в гидравлических системах насосных станций и котельного оборудования.

Современные технологии

Современные тенденции требуют от промышленного оборудования интеграции в концепцию Индустрии 4.0. Гидроклапан МКГВ 20/3 Ф2 с опциональным оснащением датчиком положения или давления может передавать данные о своем состоянии в систему мониторинга верхнего уровня (ПЛК, SCADA). Это позволяет осуществлять предиктивную аналитику, прогнозируя необходимость технического обслуживания по косвенным признакам (изменение времени срабатывания, частоты открытий) и предотвращая внезапные простои. В перспективе интеграция с коботами позволит автоматизировать процесс смены или проверки настроек клапана.

Обслуживание и ремонт

Для продления срока службы гидроклапана МКГВ 20/3 Ф2 необходимо соблюдать несколько ключевых правил. Во-первых, это поддержание чистоты рабочей жидкости с помощью фильтров тонкостью не хуже 25 мкм. Во-вторых, регулярная проверка давления срабатывания с помощью калиброванного манометра. В-третьих, визуальный контроль на предмет внешних подтеков масла, которые свидетельствуют о износе уплотнений.

Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы (кольца, манжеты), а также прецизионная пара «золотник-гильза». При появлении таких признаков, как нестабильное давление срабатывания, подтекание жидкости или заклинивание, требуется демонтаж, разборка и диагностика устройства. Рекомендуется проводить плановый осмотр и при необходимости мелкий ремонт каждые 2 года интенсивной эксплуатации.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности гидроклапана МКГВ 20/3 Ф2 рекомендуется иметь ремонтный комплект. В его состав, как правило, входят быстроизнашиваемые детали: комплект уплотнительных колец (статика и динамика) из маслобензостойкой резины NBR или фторкаучука FKM (Viton), компенсационная пружина, запорный элемент (золотник) в сборе с демпфером, а также регулировочный винт. Заказать оригинальный комплект ЗИП для гидроклапана МКГВ 20/3 Ф2 можно отдельно, что позволит быстро выполнить ремонт и минимизировать простой оборудования.

Аналоги устройства

На рынке представлены различные модели гидроклапанов, схожие по функционалу с МКГВ 20/3 Ф2. К ним можно отнести гидроклапаны с условным проходом 20 мм и давлением настройки 0.3 МПа в компактном фланцевом исполнении. Аналоги могут отличаться типом запорного элемента (шариковый, конусный), наличием или отсутствием дросселирования, диапазоном регулировки давления, видом присоединения (резьба, фланец) и материалом изготовления. Однако именно сочетание конкретных параметров – давления открытия 0.3 МПа, условного прохода 20 мм и наличия дросселирующей цапфы (исполнение Ф2) – делает гидроклапан МКГВ 20/3 Ф2 оптимальным решением для задач плавного ограничения давления в российских промышленных условиях.

Условное обозначение

Экономические выгоды

Использование надежного и точно настроенного гидроклапана МКГВ 20/3 Ф2 напрямую влияет на экономику предприятия. Снижение риска выхода из строя дорогостоящих насосов, гидроцилиндров или пресс-форм минимизирует незапланированные простои. Плавное срабатывание уменьшает ударные нагрузки, что продлевает общий ресурс всей гидравлической системы и снижает затраты на её обслуживание. В конечном счете, правильный выбор и установка гидроклапана МКГВ 20/3 Ф2 улучшают окупаемость (ROI) оборудования, защищая капитальные вложения.

Изображения

Габаритные и присоединительные размеры

Гидроклапан МКГВ 20/3 Ф2 имеет компактные габариты, что облегчает его монтаж даже в условиях ограниченного пространства. Типовые размеры корпуса составляют примерно 185 мм в длину, 120 мм в ширину и 90 мм в высоту. Ключевым параметром является тип присоединения – фланец с условным проходом DN 20. Диаметр монтажного фланца составляет 160 мм, крепление осуществляется четырьмя болтами М12 или М14. При проектировании схемы важно предусмотреть технические зазоры вокруг корпуса (рекомендуется не менее 25-30 мм) для обеспечения доступа для монтажа, обслуживания и теплоотвода.

Примеры заказа

Модель МКГВ 20/3 Ф2 – гидроклапан с фланцевым присоединением DN 20, давлением открытия 0.3 МПа и дросселирующей цапфой для станка гидроабразивной резки.

Модель МКГВ 20/3 Ф2 с ремонтным комплектом – заказ для планового ТО гидравлической системы пресса.

Партия гидроклапанов МКГВ 20/3 Ф2 (10 шт.) – оптовая поставка для оснащения новой линии сборки мобильной техники.

Адаптация к российским условиям

Гидроклапан МКГВ 20/3 Ф2 изначально спроектирован с учетом специфики эксплуатации в России и странах СНГ. Он рассчитан на работу в широком диапазоне температур от сибирских морозов до летней жары. Устройство совместимо с распространенными отечественными марками минеральных масел, регламентированными ГОСТ. Его конструкция устойчива к возможным перепадам давления в сети и предполагает возможность обслуживания и ремонта силами стандартных сервисных служб промышленных предприятий, что делает его идеальным выбором для объектов ЖКХ, машиностроительных заводов и добывающих компаний.

Работа в экстремальных условиях

Гидроклапан МКГВ 20/3 Ф2 демонстрирует стабильность в экстремальных условиях, характерных для отечественной промышленности. Благодаря использованию морозостойких материалов уплотнений и конструкционной стали корпуса, он сохраняет работоспособность при температурах окружающей среды до -45°С (при условии применения соответствующих низкозамерзающих масел). Устройство совместимо с широким спектром рабочих жидкостей по ГОСТ, включая индустриальные и турбинные масла. Конструкция клапана позволяет проводить его диагностику и замену быстроизнашиваемых элементов (уплотнений, пружины) даже в полевых или цеховых условиях, минимизируя время простоя критического оборудования.

Возможность работы на Марсе или Луне

Если бы возникла необходимость в защите гидросистемы марсохода или лунного модуля, инженеры наверняка рассмотрели бы гидроклапан типа МКГВ 20/3 Ф2 в качестве прототипа. Его способность работать в глубоком вакууме (при соответствующей герметизации) и при экстремальных перепадах температур от -140°C до +120°C вызвала бы профессиональный интерес. Надежная механика, независимость от электронного управления и запас прочности, заложенный в промышленное исполнение, – именно те качества, которые ценятся в условиях, где ремонт невозможен.

Часто задаваемые вопросы

Как проверить работоспособность гидроклапана МКГВ 20/3 Ф2 на месте?
Проверка осуществляется с помощью калиброванного манометра, подключенного к контрольному отводу. Плавно повышайте давление в системе до момента начала открытия клапана (появление расхода в сливной линии). Показание манометра в этот момент должно соответствовать значению 0.3 МПа с допустимым отклонением ±0.05 МПа.

Что означают цифры 20/3 в обозначении гидроклапана МКГВ 20/3 Ф2?
Цифра «20» указывает на условный проход (DN) в миллиметрах, то есть на присоединительный размер. Цифра «3» обозначает номер исполнения по давлению настройки, который для данной модели соответствует значению 0,3 МПа (3 бара).

Возможна ли доставка гидроклапана МКГВ 20/3 Ф2 в мой город?
Да, мы осуществляем доставку во все регионы России и страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан). Отгрузка происходит со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджера.

Что входит в гарантию на гидроклапан МКГВ 20/3 Ф2?
Производитель предоставляет гарантию 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления. Для сохранения гарантии необходимо соблюдать правила эксплуатации, указанные в паспорте изделия, особенно касающиеся чистоты рабочей жидкости.

Почему выбирают «Гидромаш»

Выбирая гидроклапан МКГВ 20/3 Ф2 от производителя Гидромаш, вы получаете оригинальное, проверенное временем гидрооборудование с официальной гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки необходимых позиций со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки поставки для вашего проекта. Оформить заказ и купить гидроклапан МКГВ 20/3 Ф2 по выгодной цене можно с оперативной доставкой в любой регион России и страны СНГ. Наши специалисты всегда готовы помочь с подбором и предоставить полную техническую консультацию.
