Волновые зубчатые мотор-редукторы 2МВз (3МВз) — это высокоточные передаточные устройства, разработанные для применения в составе общепромышленного оборудования и как самостоятельные приводные узлы. Серия 2МВз (3МВз) включает модели 2МВз-63, 2МВз-80, 2МВз-125, 2МВз-160 и 3МВз-80, отличающиеся по габаритам, крутящему моменту и производительности. Производитель — Гидромаш — обеспечивает стабильное качество, соответствие ГОСТ и условиям эксплуатации в российских промышленных условиях.
Мотор-редукторы серии 2МВз (3МВз) применяются в механизмах с переменной и постоянной нагрузкой, где требуется высокая плавность хода, точность позиционирования и долговечность. Данные устройства подходят для установки на конвейерные линии, подъёмные механизмы, роботизированные комплексы и другое оборудование общемашиностроительного назначения.
Ниже представлена сводная таблица габаритных и весовых характеристик моделей серии 2МВз (3МВз). Диапазон масс — от 12 до 75 кг, в зависимости от модификации.
| Модель | Габаритные размеры, мм | Масса, кг |
|---|---|---|
| 2МВз-63 | 280×220×210 | 12 |
| 2МВз-80 | 320×250×240 | 28 |
| 2МВз-125 | 410×310×300 | 55 |
| 2МВз-160 | 480×380×360 | 75 |
| 3МВз-80 | 330×260×250 | 30 |
Код ТН ВЭД: 8483.40.000
Серия 2МВз (3МВз) использует волновой принцип передачи крутящего момента. В основе — гибкое колесо, жёсткое колесо и волновой генератор. При вращении генератора создаётся «волновая» деформация гибкого колеса, что обеспечивает плавное зацепление с жёстким колесом. Это позволяет достигать высоких передаточных чисел при малых габаритах. Мотор-редукторы 2МВз (3МВз) отличаются низким люфтом, высокой кинематической точностью и компактностью по сравнению с червячными или цилиндрическими аналогами.
Волновые зубчатые мотор-редукторы 2МВз (3МВз) рассчитаны на эксплуатацию при температуре окружающей среды от -40 °C до +40 °C для исполнения УХЛ, и от -10 °C до +40 °C для исполнения У. Климатическое исполнение — У, УХЛ и О, категория размещения — 3 и 4. Устройства устойчивы к воздействию запылённости (до 10 мг/м³), вибраций и умеренных ударных нагрузок (группа М1). Средний срок службы — не менее 25 000 часов при работе в режиме S1 (длительный режим).
| Параметр | Значение |
|---|---|
| Рабочее давление | — |
| Тип рабочей среды | Механическое вращение, электрический привод |
| Присоединительные размеры | По ГОСТ 28371-89, фланец G110, G130 и др. |
| Напряжение питания | 380 В, 50 Гц (возможно по согласованию) |
| Режим работы | S1 (длительный) |
| Частота вращения выходного вала | 10–30 об/мин (в зависимости от модели) |
| Номинальный крутящий момент | От 120 до 1200 Н·м |
| Монтажное исполнение | На лапах, фланцевое (G110, G130) |
Условное обозначение мотор-редуктора при заказе расшифровывается следующим образом:
Мотор-редуктор 3МВз-80-16-G110-У3, 380 В, где:
— 3МВз — тип устройства: мотор-редуктор волновой зубчатый;
— 80 — внутренний диаметр гибкого колеса, мм;
— 16 — номинальная частота вращения выходного вала, об/мин;
— G110 — конструктивное исполнение по способу монтажа;
— У3 — климатическое исполнение и категория размещения;
— 380 В — напряжение питания.
Устройства серии 2МВз (3МВз) активно используются в различных отраслях: машиностроении, металлургии, химической промышленности, автоматизации складских комплексов и системах подъёма. Благодаря высокой надёжности и длительному сроку службы, волновые зубчатые мотор-редукторы 2МВз (3МВз) подходят для оборудования, работающего в условиях интенсивных нагрузок и в агрессивных климатических условиях.
Чертёж мотор-редуктора 2МВз (3МВз) — схема конструкции волнового редуктора

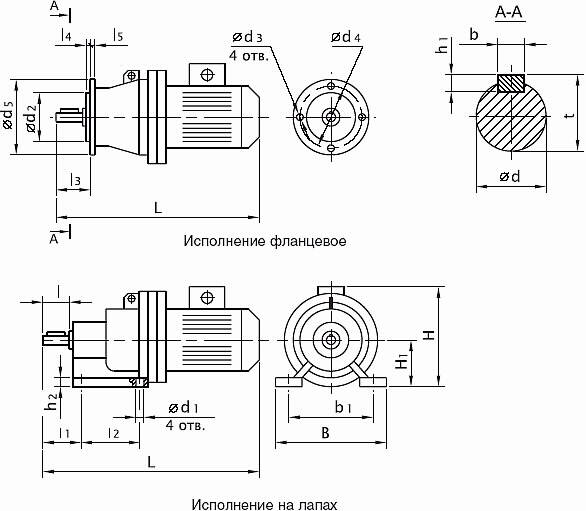

Габаритные и присоединительные размеры моделей 2МВз и 3МВз — фланец G110, G130, монтаж на лапах
Типовой состав ремкомплекта для волновых зубчатых мотор-редукторов 2МВз (3МВз):
| Компонент | Примечание |
|---|---|
| Гибкое колесо | Основной изнашиваемый элемент |
| Волновой генератор в сборке | При деформации подлежит замене |
| Подшипники качения | Роликовые, по ГОСТ |
| Уплотнительные кольца | Набор резиновых уплотнений |
Чаще всего выходят из строя гибкое колесо и подшипники генератора. Рекомендуется иметь в запасе эти компоненты при эксплуатации.
— 2МВз-80-12-G110-У3, 380 В
— 3МВз-80-16-G130-О4, 220 В
— 2МВз-160-14-G150-УХЛ3, 380 В
Инженер спрашивает коллегу: — Почему у тебя в проекте указан мотор-редуктор 2МВз, а не обычный цилиндрический?
Тот отвечает: — Потому что в волновых зубчатых мотор-редукторах 2МВз (3МВз) нет люфта… в отличие от моего шефа!
Как выбрать правильную модификацию 2МВз (3МВз)?
Выбор зависит от требуемого крутящего момента, частоты вращения, монтажного исполнения (фланец/лапы) и климатических условий. Рекомендуем учитывать нагрузку и режим работы (S1).
Какие сроки поставки мотор-редукторов 2МВз (3МВз)?
Поставка со склада в Екатеринбурге — от 1 до 3 рабочих дней. Изготовление под заказ — 2–4 недели. Доставка возможна в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города России транспортными компаниями.
Можно ли использовать 2МВз (3МВз) в условиях повышенной влажности?
Да, при наличии климатического исполнения УХЛ или О. Устройства устойчивы к конденсации влаги и запылённости до 10 мг/м³.
Совместимы ли 2МВз (3МВз) с приводами других производителей?
Да, благодаря стандартным присоединительным размерам по ГОСТ, мотор-редукторы серии 2МВз (3МВз) легко интегрируются в существующее оборудование от разных брендов.
Поставщик — Гидромаш. Все изделия сертифицированы и производятся с учётом требований российских стандартов. Для заказа или консультации свяжитесь с нами через форму на сайте.
Все мотор-редукторы серии 2МВз (3МВз) поставляются с гарантией от производителя Гидромаш. Доставка осуществляется по всей России из Екатеринбурга — напрямую от поставщика, без посредников. Вы получаете надёжное решение для промышленного привода с оптимальным соотношением цены и качества.
