Мотор-редуктор планетарный типа МПО 2М

Описание и назначение мотор-редукторов серии МПО 2М

Планетарные мотор-редукторы типа МПО 2М — это высокоэффективные приводные устройства, разработанные для эксплуатации в агрессивных условиях химической и нефтехимической промышленности. Серии МПО2М-10, МПО2М-15, МПО2М-18 обеспечивают стабильную работу при переменных нагрузках и позволяют передавать высокий крутящий момент при компактных габаритах. Мотор-редуктор планетарный типа МПО 2М предназначен для подключения к электродвигателям и используется в режиме S1 по ГОСТ 183-74, от сети переменного тока с частотой 50 Гц.

Устройства подходят для условий с окружающей средой, содержащей непроводящую пыль (до 10 мг/м³) и влажностью до 80% при +20 °С. Также доступны модификации с взрывозащищенными двигателями для зон класса В-1а, соответствующие требованиям ПУЭ. Климатическое исполнение У и Т по ГОСТ 15150-69, категория размещения 2 и 3.

Особенностью конструкции мотор-редуктора МПО 2М является двухступенчатая планетарная передача, обеспечивающая плавную и долговечную передачу крутящего момента при высоком КПД.

Габаритные размеры и вес — таблица технических параметров

Технические характеристики мотор-редуктора МПО 2М

Габаритные и присоединительные размеры мотор-редуктора

Схема сборки мотор-редуктора МПО 2М — вид сверху. Модели: МПО2М-10, МПО2М-15, МПО2М-18. Присоединительные размеры двигателя, расположение валов.

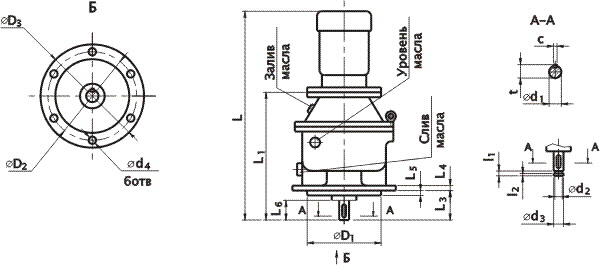

Габаритные размеры МПО 2М. Вид спереди и сбоку. Указаны параметры L, D, d, t, b. Подключение под фланец или опоры.

Условное обозначение и расшифровка при заказе

Пример:
Мотор-редуктор МПО2М-10Щ-28,2-1,5/50АМХ80В4У3 ТУ 2-056-223-84, где:

• МПО2М — тип мотор-редуктора;
• 10 — условный диаметр водила, см;
• Щ — исполнение: горизонтальное на опорных лапах;
• 28,2 — передаточное число;
• 1,5 — мощность двигателя, кВт;
• 50 — частота вращения выходного вала, об/мин;
• 4АМХ80В4 — маркировка комплектующего двигателя;
• У3 — климатическое исполнение и категория размещения.

Возможные исполнения по монтажу:
Щ — горизонтальное на лапах; Ф — на фланце; В — вертикальное; ВК — вертикальное с кольцевой канавкой на валу для герметизации.

Принцип работы мотор-редуктора МПО 2М

Мотор-редуктор планетарный типа МПО 2М работает по принципу передачи вращающего момента от электродвигателя через двухступенчатый планетарный механизм. Входной вал соединяется с двигателем, а выходной вал, соединенный с сателлитами и центральной шестерней, передает крутящий момент на исполнительный механизм. Благодаря компактной конструкции и высокому КПД, мотор-редуктор МПО 2М эффективно используется в перемешивающих устройствах, реакторах и аппаратах химической промышленности.

Передача момента рекомендуется через промежуточные муфты или валы, исключающие радиальные и осевые нагрузки на выходной вал.

Температурный режим и срок службы

Рабочий температурный диапазон мотор-редуктора составляет от –40 °С до +40 °С. Продолжительный ресурс работы — до 15 000 часов при соблюдении условий эксплуатации. При правильной смазке и отсутствии перегрузок срок службы планетарного редуктора серии МПО 2М может превышать 10 лет.

Где применяется мотор-редуктор МПО 2М

Мотор-редукторы серии МПО2М-10, МПО2М-15, МПО2М-18 широко используются:

• в химической промышленности — приводы мешалок реакторов;
• в нефтепереработке — для управления клапанами и задвижками;
• в фармацевтике — в стерильных средах с повышенными требованиями к герметичности;
• в водоподготовке — приводы смесителей и шламонакопителей.

Оборудование поддерживает постоянную и переменную нагрузку, вращение в обе стороны, устойчиво к вибрации и коррозионным воздействиям.

Состав ремкомплекта и часто заменяемые детали

Ремкомплекты доступны для всех моделей: МПО2М-10, МПО2М-15, МПО2М-18.

Примеры заказа

• Мотор-редуктор МПО2М-15ВК-66.5-3/30-4АМХ100L4У3 — для вертикальной установки с кольцевой канавкой, под реактор среднего объёма.
• МПО2М-10Ф-45.5-1.1/45-4АМХ90L4Т3 — фланцевое исполнение для установки в условиях высокой влажности.
• МПО2М-18В-81.6-5.5/20-4АМХ132S4У2 — мощный редуктор для крупного промышленного смесителя.

— Почему мотор-редуктор МПО 2М не пришёл на день рождения?
— Потому что он весь день был на вертикальном исполнении ВК, а потом ушёл в планетарное вращение!

Часто задаваемые вопросы

Как выбрать нужную модификацию мотор-редуктора МПО 2М?

Для выбора подходящего исполнения серии МПО2М-10, МПО2М-15 или МПО2М-18 необходимо учесть: требуемый крутящий момент, частоту вращения выходного вала, способ монтажа (щ, ф, в, вк), климатическое исполнение и тип рабочей среды. Консультанты Гидромаш помогут подобрать модель по техническому заданию.

Какие сроки поставки мотор-редукторов МПО 2М?

Стандартные модели МПО2М-10 и МПО2М-15 имеются в наличии на складе в Екатеринбурге. Сроки поставки — от 1 до 5 рабочих дней. Для МПО2М-18 возможна поставка под заказ до 14 дней. Доставка осуществляется по всей России.

Можно ли использовать мотор-редуктор МПО 2М в взрывоопасной зоне?

Да, модификации с взрывозащищенными двигателями (исполнение В, ВК) соответствуют требованиям ПУЭ для зон класса В-1а, групп II-А, II-В, Т4. Уточните при заказе маркировку двигателя и исполнение.

Каковы условия эксплуатации и техобслуживания?

Работа возможна при температуре от –40 °С до +40 °С. Необходимо избегать попадания агрессивных веществ на корпус. Рекомендуется проверять уровень смазки каждые 2000 часов, замена сальников — при первых признаках утечки.

Доставка по России

Компания Гидромаш осуществляет поставки мотор-редукторов серии МПО 2М со склада в Екатеринбурге. Доставка доступна в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города РФ. Заказать можно через форму на сайте или по телефону в разделе Контакты.
Гарантия на продукцию — 24 месяца. Поддержка, технические консультации и подбор аналогов — от специалистов Гидромаш.
