Мотор-редукторы планетарные одно-, двух- и трёхступенчатые серии 4МП (модели 4МП-31.5, 4МП-40, 4МП-50) разработаны для эффективной передачи крутящего момента и снижения частоты вращения в приводах общемашиностроительного назначения. Данная серия мотор-редукторов 4МП не предназначена для подъёмных механизмов, но отлично подходит для использования в конвейерах, смесительных установках, прессах, дробилках и другом оборудовании, где требуется надёжный, плавный и долговечный привод.
Серия мотор-редукторов 4МП отличается высокой степенью защиты от внешних воздействий, а также универсальностью — возможность комплектации различными типами электродвигателей (АИР, 4АМ, сельхоз-исполнения и др.). Это позволяет адаптировать мотор-редукторы 4МП под конкретные условия эксплуатации и тип подключения к сети.
Мотор-редукторы серии 4МП представлены в трёх типоразмерах: 4МП-31.5, 4МП-40 и 4МП-50. Габаритные размеры и масса зависят от модели и комплектации. Ниже представлена сводная таблица.
| Модель | Габаритные размеры (Д×Ш×В), мм | Масса, кг | Код ТН ВЭД |
|---|---|---|---|
| 4МП-31.5 | примерно 400×250×250 | от 26 до 50 | 8483.40.000 |
| 4МП-40 | примерно 480×300×300 | от 31 до 120 | 8483.40.000 |
| 4МП-50 | примерно 550×350×350 | от 68 до 201 | 8483.40.000 |
Серия мотор-редукторов 4МП отличается широким диапазоном выходных параметров — от низких до высоких скоростей вращения при значительном крутящем моменте. Ниже представлена обобщённая и уникально переформулированная таблица характеристик.
| Модель | Частота выходного вала, об/мин | Крутящий момент, Н·м | Радиальная нагрузка, Н | Масса, кг | Тип двигателя | Мощность, кВт |
|---|---|---|---|---|---|---|
| 4МП-31,5 | 3,55 | 250 | 4000 | 26 | АИР50В4 | 0,09 |
| 5,6 | 200 | 3550 | 26 | АИР50А4 | 0,12 | |
| 7,1 | 250 | 4000 | 26 | АИР56А2 | 0,18 | |
| 9 | 200 | 3550 | 26 | АИР56В4 | 0,18 | |
| 12,5 | 212 | 3550 | 26 | АИР56В2 | 0,25 | |
| 16 | 250 | 4000 | 26 | АИР63А2 | 0,37 | |
| 18 | 200 | 3550 | 33 | АИР80А8 | 0,37 | |
| 22,4 | 236 | 3750 | 34 | АИР80В8 | 0,55 | |
| 28 | 180 | 3350 | 32 | АИР71В6 | 0,55 | |
| 35,5 | 212 | 3750 | 31 | АИР71В4 | 0,75 | |
| 45 | 160 | 3150 | 31 | АИР71В4 | 0,75 | |
| 56 | 170 | 3350 | 31 | АИР80А4 | 1,1 | |
| 71 | 200 | 3550 | 33 | АИР80А2 | 1,5 | |
| 90 | 236 | 3750 | 35 | АИР80В2 | 2,2 | |
| 112 | 170 | 1700 | 47 | АИР100L6 | 2,2 | |
| 140 | 200 | 1800 | 45 | АИР100S4 | 3,0 | |
| 180 | 212 | 1800 | 48 | АИР100L4 | 4,0 | |
| 280 | 190 | 1700 | 50 | АИР100L2 | 5,5 | |
| 4МП-40 | 2,5 | 440 | 4500 | 31 | АИР63A6 | 0,18 |
| 5,6 | 300 | 4500 | 32 | АИР56В4 | 0,18 | |
| 7,1 | 315 | 4500 | 34 | АИР63А4 | 0,25 | |
| 9 | 375 | 5000 | 35 | АИР63В4 | 0,37 | |
| 12,5 | 400 | 5000 | 36 | АИР63В2 | 0,55 | |
| 16 | 335 | 4500 | 36 | АИР63В2 | 0,55 | |
| 18 | 375 | 5000 | 53 | АИР90LA8 | 0,75 | |
| 22,4 | 400 | 5000 | 40 | АИР80А6 | 0,75 | |
| 28 | 375 | 4750 | 57 | АИР90L6 | 1,5 | |
| 35,5 | 375 | 5000 | 52 | АИР80B4 | 1,5 | |
| 45 | 375 | 5000 | 51 | АИР90L4 | 2,2 | |
| 56 | 375 | 4750 | 50 | АИР90L4 | 2,2 | |
| 71 | 375 | 4750 | 50 | АИР90L2 | 3,0 | |
| 90 | 315 | 4500 | 50 | АИР90L2 | 3,0 | |
| 112 | 375 | 2500 | 117 | АИР132М8 | 5,5 | |
| 140 | 385 | 2500 | 99 | АИР132S6 | 5,5 | |
| 180 | 375 | 2500 | 104 | АИР132S4 | 7,5 | |
| 224 | 375 | 2500 | 118 | АИР132М4 | 11,0 | |
| 280 | 375 | 2500 | 120 | АИР132М4 | 11,0 | |
| 4МП-50 | 3,55 | 615 | 6200 | 68 | АИР71В8 | 0,25 |
| 5,6 | 750 | 7200 | 68 | АИР71А4 | 0,55 | |
| 7,1 | 690 | 6500 | 68 | АИР71А4 | 0,55 | |
| 9 | 750 | 6800 | 68 | АИР71В4 | 0,75 | |
| 12,5 | 610 | 6200 | 68 | АИР71В2 | 1,1 | |
| 16 | 665 | 6400 | 68 | АИР71В2 | 1,1 | |
| 18 | 765 | 6900 | 77 | АИР100L8 | 1,5 | |
| 22,4 | 750 | 7200 | 81 | АИР100L6 | 2,2 | |
| 28 | 680 | 6500 | 76 | АИР100L6 | 2,2 | |
| 35,5 | 755 | 6800 | 79 | АИР100S4 | 3,0 | |
| 45 | 620 | 6200 | 72 | АИР100S4 | 3,0 | |
| 56 | 655 | 6500 | 76 | АИР100L4 | 4,0 | |
| 71 | 695 | 6600 | 80 | АИР100L2 | 5,5 | |
| 90 | 570 | 5900 | 80 | АИР100L2 | 5,5 | |
| 112 | 605 | 3000 | 180 | АИР132M6 | 7,5 | |
| 140 | 700 | 3300 | 178 | АИР160S6 | 11,0 | |
| 180 | 745 | 3400 | 201 | АИР160S4 | 15,0 | |
| 224 | 605 | 3000 | 183 | АИР160S4 | 15,0 |
Планетарные мотор-редукторы 4МП работают по принципу передачи вращения от электродвигателя к планетарной передаче, состоящей из солнечной шестерни, водила и сателлитов, расположенных внутри неподвижного коронного колеса. Такая конструкция обеспечивает высокий КПД, компактные габариты и равномерное распределение нагрузки. Благодаря многоступенчатости, мотор-редукторы 4МП способны достигать высоких передаточных отношений при умеренных габаритах.
Мотор-редукторы 4МП рассчитаны на эксплуатацию в широком диапазоне температур — от −45 °C до +40 °C (климатическое исполнение У3) или от −10 °C до +45 °C (исполнение Т2). Срок службы мотор-редукторов при соблюдении условий эксплуатации составляет не менее 5 лет. Смазка — заложена на весь срок службы. Периодическая замена не требуется.
Серия мотор-редукторов 4МП применяется в следующих отраслях и системах:
Типовой ремкомплект для мотор-редукторов 4МП включает:
| Компонент | Назначение |
|---|---|
| Подшипники выходного вала | Обеспечивают вращение при высоких радиальных нагрузках |
| Сальники | Защита от утечки масла и попадания пыли |
| Планетарный узел (в сборе) | Основной элемент передачи крутящего момента |
| Крепёжные элементы | Шпильки, болты, шайбы |
Чаще всего при интенсивной эксплуатации изнашиваются сальники и подшипники. Возможен износ зубьев при экстремальных нагрузках.
Пример: Мотор–редуктор 4МП–40–56–375–G110У3, 380 В
Чертежи и габариты представлены ниже.

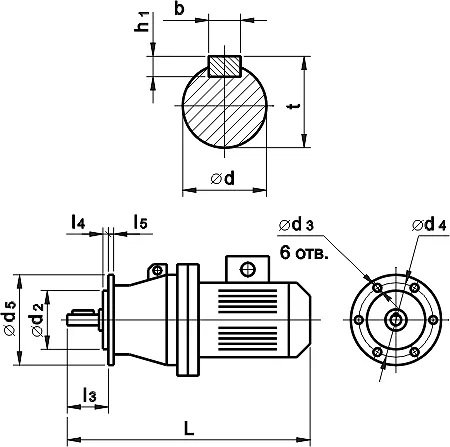

| Вид мотор-редуктора 4МП с фланцем | Вид мотор-редуктора 4МП на лапах |
Чертёж мотор-редуктора 4МП-40, фланцевое крепление, вид сбоку и сверху |
Мотор-редуктор 4МП-31.5, установка на лапах, присоединительные размеры |
Размеры мотор-редукторов серии 4МП, таблица и схема |
— Почему мотор-редуктор 4МП не ходит в отпуск? Потому что он работает 24 часа в сутки, у него реверсная нагрузка и нет подъёма груза… ну а отпуск — это же подъём!
Выбор модели зависит от требуемой частоты вращения выходного вала, крутящего момента и условий эксплуатации. Сравните технические характеристики моделей 4МП-31.5, 4МП-40 и 4МП-50. Чем выше типоразмер — тем больше момент и нагрузочная способность.
Срок поставки — от 2 дней при наличии на складе в Екатеринбурге. Доставка осуществляется в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города транспортными компаниями.
Стандартные мотор-редукторы 4МП предназначены для неагрессивной среды. По согласованию возможно изготовление с защитным покрытием или комплектацией взрывозащищёнными двигателями.
Да, Гидромаш комплектует мотор-редукторы 4МП двигателями АИР, 4АМ, а также по запросу — двигателями сельхозисполнения, морского и взрывозащищённого исполнения.
Поставщик: Гидромаш — надёжный производитель промышленных редукторов. Все мотор-редукторы 4МП проходят контроль качества и испытания перед отгрузкой. У нас вы можете оформить заказ с доставкой по всей России. Обратитесь в Контакты, чтобы уточнить наличие, цены и подбор аналога. Работаем с юрлицами и ИП. Гарантия — 12 месяцев.
