Мотор-редуктор цилиндрический двухступенчатый соосный 4МЦ2С — это надежное и долговечное электромеханическое оборудование, предназначенное для передачи крутящего момента в различных промышленных механизмах и агрегатах. Серия 4МЦ2С включает в себя модели 4МЦ2С 63, 4МЦ2С 80, 4МЦ2С 100 и 4МЦ2С 125, отличающиеся габаритами, передаточными числами, мощностью привода и грузоподъемной способностью.
Цилиндрический двухступенчатый соосный мотор-редуктор типа 4МЦ2С применяется в системах конвейерного транспорта, питателях, дробилках, станках и других установках общепромышленного назначения. Оборудование рассчитано на продолжительный режим работы (от 8 до 24 часов в сутки), а его конструкция обеспечивает высокую надежность при работе от сети переменного тока 50/60 Гц.
Серия мотор-редукторов 4МЦ2С представлена четырьмя типоразмерами: 63, 80, 100 и 125. Каждая модель имеет свои присоединительные и габаритные параметры, что необходимо учитывать при монтаже в существующие линии. Общие климатические исполнения — У3 (от –40 °C до +40 °C) и Т2 (от –10 °C до +45 °C), что делает 4МЦ2С универсальным решением для эксплуатации в помещениях или под навесами без искусственного климат-контроля.
Код ТН ВЭД: 8483.40.0000
| Модель | Масса, кг (диапазон) | Габаритные размеры (Д×Ш×В), мм |
|---|---|---|
| 4МЦ2С 63 | 21–32 | 315×185×255 – 538×200×278 |
| 4МЦ2С 80 | 36–51 | 590×225×305 – 635×225×317 |
| 4МЦ2С 100 | 79–100 | 645×270×380 – 695×280×400 |
| 4МЦ2С 125 | 122–228 | 738×335×480 – 910×350×520 |
Ниже представлена сводная таблица основных характеристик для всех моделей серии 4МЦ2С. Данные включают номинальную частоту вращения, крутящий момент, радиальную нагрузку, массу и КПД редуктора.
| Типоразмер | Частота вращения, об/мин | Крутящий момент, Н·м | Радиальная нагрузка, Н | Масса, кг | Тип двигателя | Мощность, кВт | КПД, % |
|---|---|---|---|---|---|---|---|
| 4МЦ2С 63 | 28 | 175 | 3300 | 21 | АИР71В6Р3 | 0,55 | 66 |
| 35,5 | 190 | 3500 | 27 | АИР80А6Р3 | 0,75 | 68 | |
| 45 | 154 | 3100 | 27 | АИР80А6Р3 | 0,75 | 68 | |
| 56 | 206 | 3400 | 27 | АИР80А4Р3 | 1,1 | 73 | |
| 71 | 148 | 3000 | 27 | АИР80А4Р3 | 1,1 | 73 | |
| 90 | 153 | 3100 | 27 | АИР80В4Р3 | 1,5 | 75 | |
| 112 | 187 | 3400 | 32 | АИР90L4Р3 | 2,2 | 78 | |
| 140 | 149 | 3100 | 27 | АИР80В2Р3 | 2,2 | 80 | |
| 180 | 150 | 3000 | 32 | АИР90L2Р3 | 3,0 | 81 | |
| 4МЦ2С 80 | 28 | 368 | 4800 | 40 | АИР90LВ8Р3 | 1,1 | 74 |
| 35,5 | 368 | 4800 | 37 | АИР90L6Р3 | 1,5 | 73 | |
| 45 | 304 | 4400 | 37 | АИР90L6Р3 | 1,5 | 73 | |
| 56 | 366 | 4800 | 46 | АИР100L6Р3 | 2,2 | 78 | |
| 71 | 393 | 5000 | 41 | АИР100S4Р3 | 3,0 | 79 | |
| 90 | 310 | 4200 | 41 | АИР100S4Р3 | 3,0 | 79 | |
| 112 | 332 | 4600 | 47 | АИР100L4Р3 | 4,0 | 82 | |
| 140 | 302 | 4800 | 51 | АИР100L2Р3 | 5,5 | 85 | |
| 280 | 175 | 3300 | 51 | АИР100L2Р3 | 5,5 | 85 |
Цилиндрический двухступенчатый соосный мотор-редуктор 4МЦ2С работает по принципу передачи крутящего момента от электродвигателя через две ступени цилиндрических зубчатых передач, что позволяет эффективно понижать скорость вращения при одновременном увеличении крутящего момента. Все валы — быстроходный и тихоходный — расположены на одной оси, что обеспечивает компактность и упрощает установку в ограниченных пространствах.
Серия 4МЦ2С рассчитана на эксплуатацию при температуре окружающей среды от –40 °C до +45 °C в зависимости от климатического исполнения. Срок службы редуктора — не менее 20 000 часов при соблюдении условий технической эксплуатации. Устройства серии 4МЦ2С не подлежат применению в грузоподъемных механизмах и взрывоопасных средах.
Мотор-редуктор цилиндрический двухступенчатый соосный 4МЦ2С используется в следующих отраслях:
Применяются в приводах ленточных транспортеров, питателей, смесителей, дробилок и вращающихся сушильных барабанов.
Цилиндрический двухступенчатый соосный мотор-редуктор 4МЦ2С поставляется в двух исполнениях — на лапах и фланцевом. Каждое исполнение имеет свои габариты и присоединительные параметры. Приведем примеры для модели 4МЦ2С 125:
При оформлении заказа важно указать полное условное обозначение. Пример:
Мотор-редуктор 4МЦ2С-100-71-4,0-F310-ЦУЗ-2-380 ТУ2.056.0221595.13-91
Расшифровка:
— 4МЦ2С — тип редуктора
— 100 — межосевое расстояние, мм
— 71 — частота вращения тихоходного вала, об/мин
— 4,0 — мощность электродвигателя, кВт
— F310 — пространственное положение
— ЦУЗ — цилиндрический хвостовик с упругой муфтой и зубчатой передачей
— 2 — степень точности
— 380 — напряжение питания, В
Ниже приведены наиболее актуальные вопросы, касающиеся серии 4МЦ2С:
При выборе модели 4МЦ2С учитываются: требуемый крутящий момент, частота вращения выходного вала, условия эксплуатации и габаритные размеры. Обращайтесь в Контакты для подбора оптимальной модификации под ваше оборудование.
Срок поставки составляет от 3 до 14 дней в зависимости от наличия на складе в Екатеринбурге. Доставка осуществляется по всей России, в том числе в Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Нет, мотор-редуктор серии 4МЦ2С предназначен для работы в неагрессивной, невзрывоопасной среде с содержанием пыли до 10 мг/м³. Для агрессивных условий требуется специальное исполнение.
Да, за счет стандартизированных присоединительных размеров и типоразмеров электродвигателей (серии АИР) мотор-редукторы 4МЦ2С легко интегрируются в существующие линии привода.
Периодически подлежат замене:
Ремкомплект включает: комплект подшипников, сальники, уплотнительные кольца, шпонки, техническая документация.
Чертежи моделей 63, 80, 100, 125 позволяют точно определить монтажные размеры. Все чертежи доступны в технической документации.

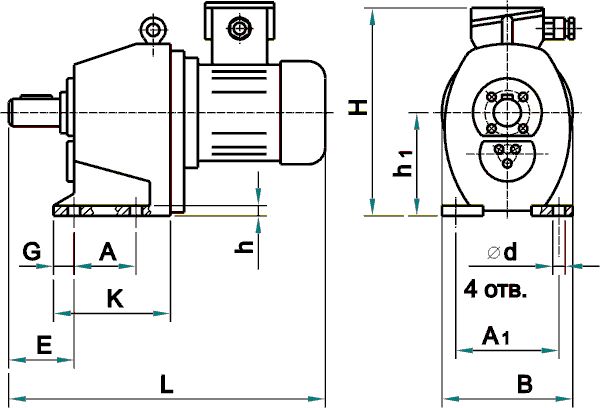

Чертеж модели 4МЦ2С 63 — вид сбоку, исполнение на лапах, присоединительные размеры
Фланцевое исполнение 4МЦ2С 80 — положение фланца, размеры D, S, C

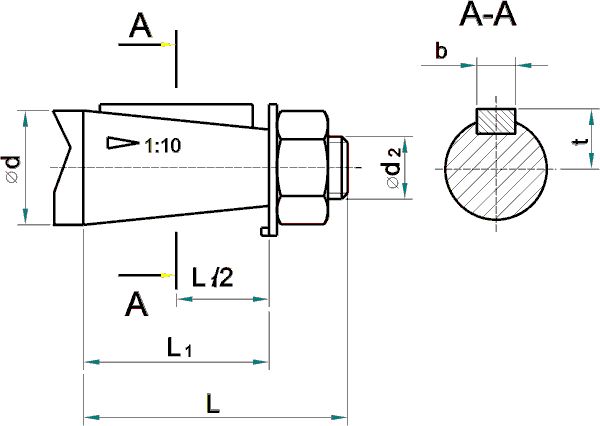

Разрез 4МЦ2С 100 — показана сборка шестерен и валов, внутренняя структура
— Сколько стоит ремонт мотор-редуктора 4МЦ2С?
— С вас снимут только за работу. А 4МЦ2С — у нас уже давно в запасе!
Цилиндрический двухступенчатый соосный мотор-редуктор 4МЦ2С от поставщика Гидромаш — это гарантированное качество, российское производство и стабильные поставки с центра в Екатеринбурге. Благодаря наличию склада и отлаженной логистике мы обеспечиваем быструю доставку по всей России. Компания Гидромаш предлагает техническую поддержку, подбор аналогов и индивидуальные условия сотрудничества.
Закажите мотор-редуктор серии 4МЦ2С с помощью формы обратной связи или по телефону на странице Контакты.
