Мотор редукторы цилиндрические двухступенчатые 1МЦ2С

Описание и назначение мотор-редукторов цилиндрических двухступенчатых 1МЦ2С

Мотор-редукторы цилиндрические двухступенчатые 1МЦ2С-63Н, 1МЦ2С-80Н, 1МЦ2С-100Н являются универсальными приводами, предназначенными для применения в различных отраслях общемашиностроительной и промышленной техники. Серия мотор-редукторов 1МЦ2С отличается высокой надежностью, устойчивостью к нагрузкам и длительным сроком службы, что делает её востребованной на российском рынке. Данные устройства работают в составе конвейерных линий, транспортеров, дробильного, смесительного и другого технологического оборудования.

Конструктивные особенности и технические параметры серии 1МЦ2С

Мотор-редукторы серии 1МЦ2С спроектированы для эксплуатации в продолжительном режиме — от 8 до 24 часов в сутки, что подчеркивает их пригодность для интенсивной работы. Оборудование рассчитано на питание от сети переменного тока с частотой 50 или 60 Гц и может вращать выходной вал в обоих направлениях, что повышает функциональность при решении задач реверсивного привода. Устройства соответствуют климатическому исполнению У3 (от -40°С до +40°С) и Т2 (от -10°С до +45°С), что позволяет устанавливать их как в закрытых помещениях, так и под навесом.

Масса, габариты и код ТН ВЭД

В таблице ниже представлены основные данные по весу и размерам моделей серии 1МЦ2С, используемые при транспортировке, проектировании и таможенном оформлении.

Технические характеристики мотор-редукторов 1МЦ2С

Ниже представлена переработанная, уникальная таблица технических характеристик серии мотор редукторов цилиндрических двухступенчатых 1МЦ2С, включающая основные параметры моделей — от крутящего момента до типа подключаемого двигателя.

Принцип работы мотор-редукторов 1МЦ2С

Мотор-редукторы 1МЦ2С работают по принципу преобразования крутящего момента от электродвигателя через двухступенчатую цилиндрическую передачу с зацеплением по Новикову. Этот тип зацепления обеспечивает высокую нагрузочную способность, плавность хода и низкий уровень шума. Редуктор и двигатель объединены в одном корпусе, что упрощает монтаж и обслуживание. Применение стандартных двигателей серии АИР позволяет легко заменять компоненты при ремонте.

Температурный режим и срок службы

Серия 1МЦ2С рассчитана на стабильную работу в диапазоне температур от -40°С до +45°С. Благодаря качественным подшипникам и герметичному корпусу, устройства устойчивы к пыли (до 10 мг/м³) и не требуют агрессивных или взрывоопасных условий. При соблюдении режима работы и отсутствии перегрузок, срок службы мотор-редукторов 1МЦ2С составляет более 5 лет.

Область применения и совместимость с оборудованием

Мотор-редукторы 1МЦ2С применяются в промышленности, горнодобывающей, пищевой, химической и строительной отраслях. Они устанавливаются на ленточные конвейеры, шнековые транспортеры, смесители, дробилки, а также в системах автоматизации. Устройства совместимы с большинством стандартных систем привода и легко подключаются к электрической сети 380 В.

Габаритные и присоединительные размеры

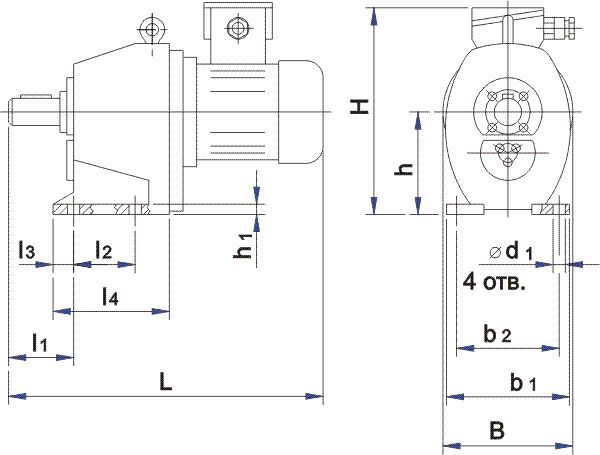

На чертежах отображены типовые габаритные и присоединительные размеры мотор-редукторов 1МЦ2С. Данные необходимы для точного подбора при монтаже.

Чертеж 1: Габаритные размеры мотор-редуктора 1МЦ2С, вид сбоку, модель 1МЦ2С-63Н

Чертеж 2: Присоединительные размеры мотор-редуктора 1МЦ2С, вид сверху, диаметр вала d=28k6, 35k6, 45k6 мм

Состав ремкомплекта и изнашиваемые детали

При эксплуатации чаще всего изнашиваются следующие элементы:

• Подшипники опорного вала;
• Сальники вала;
• Шестерни с зацеплением Новикова;
• Крышки корпуса;
• Крепёжные болты.

Рекомендуется иметь в наличии комплект уплотнительных и подшипниковых элементов от Гидромаш для быстрого обслуживания.

Условное обозначение и расшифровка

Пример: 1МЦ2С-100Н-45-110У3, 380 В

• 1МЦ2С — тип мотор-редуктора (цилиндрический двухступенчатый);
• 100 — межосевое расстояние в мм;
• Н — зацепление по Новикову;
• 45 — частота вращения выходного вала, об/мин;

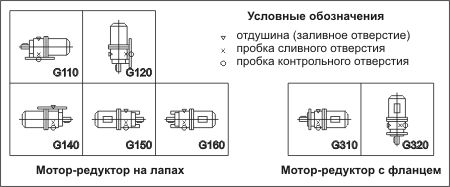

• 110 — конструктивное исполнение (G110);
• У3 — климатическое исполнение и категория размещения;
• 380 В — номинальное напряжение питания.

Примеры заказа

• Мотор-редуктор 1МЦ2С-63Н-56-110У3, 380 В;
• Мотор-редуктор 1МЦ2С-80Н-112-180Т2, 220 В;
• Мотор-редуктор 1МЦ2С-100Н-71-212У3, 380 В.

— Почему мотор-редуктор 1МЦ2С не пошёл на свидание?
— Потому что у него двойной вращательный момент, а девушки любят однонаправленных…

Часто задаваемые вопросы

Как выбрать подходящую модификацию мотор-редуктора 1МЦ2С?
Выбор модели зависит от требуемого крутящего момента, скорости вращения выходного вала и габаритных ограничений. Для конвейеров — 1МЦ2С-63Н, для тяжёлого оборудования — 1МЦ2С-100Н.

Каковы сроки поставки мотор-редукторов 1МЦ2С?
Срок поставки со склада в Екатеринбурге — от 1 до 3 дней. Доставка по России — 2–7 рабочих дней в зависимости от региона.

Можно ли использовать мотор-редуктор 1МЦ2С в грузоподъёмных механизмах?
Нет, применение серии 1МЦ2С в грузоподъёмных механизмах запрещено изготовителем.

Где купить мотор-редукторы цилиндрические двухступенчатые 1МЦ2С?
Оригинальные изделия от Гидромаш доступны на сайте https://sd-tehno.ru/ или по контактам в разделе Контакты.

Заключение

Мотор-редукторы цилиндрические двухступенчатые 1МЦ2С — это проверенное решение для промышленных применений. Производитель Гидромаш обеспечивает высокое качество, простоту монтажа и долговечность. Все изделия поставляются с документацией, сертификатами и гарантией. Доставка осуществляется по всей России, включая Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Закажите через форму обратной связи или свяжитесь с нами для консультации по подбору модели 1МЦ2С.
