Предназначение
Тандем - цилиндры двухстороннего действия с независимыми штоками (позиционер) серии ПЦ71.
Цилиндры с гильзой из алюминиевой трубы изготавливаются ?32…?100 мм с магнитом на поршне, оснащены устройством демпфирования в конце хода с регулировкой интенсивности торможения и могут устанавливаются в любом пространственном положении.
Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
Условное графическое обозначение (с магнитом на поршне для определения его положения):
- с торможением в обе стороны
- без торможения

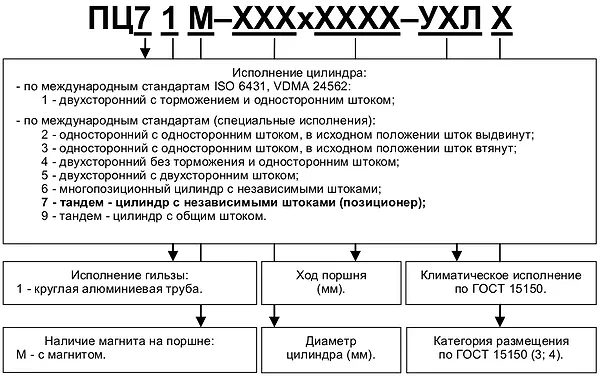

Общая структурная схема обозначения пневмоцилиндра
Техническая характеристика
|
Наименование параметра |
Диаметр цилиндра |
|||||||||
|
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
||
|
Значение параметра |
||||||||||
|
1.Номинальное давление, МПа |
0,9 |
|||||||||
| 2.Давление страгивания, МПа, не более | 0,1 | |||||||||
|
3.Исполнение цилиндра |
Двухстороннего действия |
|||||||||
|
4.Диапазон рабочих температур, °С |
-5...+70 |
|||||||||
|
5..Диапазон скоростей, мм/с |
50...800 | |||||||||
|
6.Ход поршня, мм |
25,32,40,50,63,80,100,125,160,200,250,320,400,500 |
|||||||||
| 7.Максимальный ход, мм | 1600 | |||||||||
|
8.Тип торможения |
Воздушный регулируемый |
|||||||||
| 9.Тормозной путь, мм | 24 | 32 | ||||||||
| 10.Рабочий ресурс, км | 4000 | |||||||||
|
8.Присоединение пневмолиний |
G1/8 |
G1/4 |
G3/8" |
G1/2" |
G3/4" |
|||||
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры
ТАНДЕМ-ЦИЛИНДРА С НЕЗАВИСИМЫМИ ШТОКАМИ (ПОЗИЦИОНЕР)
Таблица габаритных размеров
| Диаметр цилиндра | L1 | L8 | L9 | L10 |
| 32 | 94 | 34 | 248 | 270 |
| 40 | 105 | 40 | 280 | 304 |
| 50 | 106 | 48 | 297 | 329 |
| 63 | 121 | 327 | 359 | |
| 80 | 128 | 52 | 354 | 394 |
| 100 | 138 | 62 | 389 | 429 |
| 125 | 160 | 82 | 467 | 521 |
| 160 | 180 | 112 | 552 | 624 |
| 200 | 132 | 587 | 659 |
