Сферический наконечник модель GA для пневмоцилиндров серии 40

Сферический наконечник модель GA представляет собой универсальное крепежное устройство для штока пневмоцилиндра серии 40, обеспечивающее шарнирное соединение с перемещаемым объектом. Изготовленный из оцинкованной стали и соответствующий международному стандарту ISO 8139, этот наконечник гарантирует высокую прочность, устойчивость к коррозии и долгий срок службы в пневматических системах.

Описание и назначение

Сферический наконечник модель GA для пневмоцилиндров серии 40 — это ключевой элемент для создания подвижного и компенсирующего соединения между штоком пневматического цилиндра и подведомственным механизмом или инструментом. Основное назначение — передача усилия от цилиндра к рабочему органу с возможностью компенсации незначительных угловых и линейных перекосов, возникающих в процессе работы. Это значительно снижает паразитные напряжения в системе, уменьшает износ уплотнений штока и повышает общую надежность пневмопривода.

Отличительной особенностью сферического наконечника модель GA является его соответствие международному стандарту ISO 8139 по габаритным размерам. Это делает его полностью совместимым с пневмоцилиндрами ведущих мировых производителей и упрощает процедуру замены в системах, спроектированных по международным нормам. Прочная конструкция из оцинкованной стали обеспечивает устойчивость к коррозии, что критически важно для работы в условиях повышенной влажности или при использовании смазочных материалов в воздухе.

Вес, габариты, код ТН ВЭД, ГОСТ

Зачем цилиндру нужен шарик?

Представьте, что пневмоцилиндр — это ваша рука, а шток — палец. Попробуйте строго по прямой подвигать тяжелый ящик по неровному полу. Палец сломается, а ящик будет скрипеть. А теперь наденьте на палец шарик — точка контакта станет подвижной! Вот так и сферический наконечник модель GA для пневмоцилиндров серии 40 превращает жёсткое усилие в «умное», снимая лишнюю нагрузку и спасая шток от перекоса. Он как универсальный шарнир в мире пневматики.

Технические характеристики

Принцип работы

Принцип действия сферического наконечника модель GA основан на обеспечении шарнирного (сферического) соединения. Внутренняя сферическая поверхность корпуса наконечника взаимодействует с ответной шаровой головкой, закрепленной на штоке цилиндра или на подводимом объекте. Это позволяет передавать поступательное усилие от штока, одновременно допуская небольшие угловые отклонения между осями штока и присоединяемого элемента.

При ходе пневмоцилиндра серии 40 наконечник не создаёт жёсткого силового замыкания, компенсируя возможные перекосы до нескольких градусов. Такой подход исключает возникновение изгибающих моментов на штоке цилиндра, которые являются основной причиной повышенного износа манжет и направляющих втулок, а также преждевременного выхода из строя самого цилиндра.

Установка сферического наконечника модель GA особенно критична в системах, где невозможно гарантировать идеальную соосность или где объект крепления может смещаться в процессе работы. Корректная работа данного компонента напрямую влияет на ресурс всего пневмопривода, обеспечивая плавность хода и снижая уровень вибраций.

Одна маленькая ошибка — большие проблемы

Самая распространённая ошибка при установке сферического наконечника модель GA — закручивание его "до упора" гаечным ключом с огромным усилием, без использования динамометрического инструмента. Это приводит к деформации корпуса, зажиму сферического шарнира и полной потере его компенсирующей функции. В результате наконечник работает как жёсткая тяга, а все перекосы воспринимает шток цилиндра серии 40, что резко сокращает его ресурс. Лайфхак: используйте рекомендованный момент затяжки (уточняется по модели) и контргайку для фиксации.

Температурный режим и срок службы

Сферический наконечник модель GA для пневмоцилиндров серии 40 рассчитан на работу в стандартном для промышленной пневматики температурном диапазоне от -20°C до +80°C. В этих условиях, при использовании очищенного воздуха в соответствии с нормами, ресурс изделия исчисляется миллионами циклов и может превышать срок службы самого цилиндра.

Ключевым фактором, влияющим на долговечность, является качество смазки воздушной магистрали и отсутствие абразивных частиц. Попадание грязи в зону сферического шарнира приводит к его абразивному износу, увеличению люфта и потере плавности хода. При соблюдении условий эксплуатации и регулярном проведении технического обслуживания пневмосистемы, срок службы наконечника практически неограничен.

Область применения

Сферический наконечник модель GA находит применение во всех отраслях, где используются пневмоцилиндры серии 40 или аналоги. В машиностроении и автомобильной промышленности он применяется в сборочных конвейерах, манипуляторах и системах позиционирования. В металлообработке и деревообработке — в зажимных устройствах станков, механизмах подачи и удаления стружки. В текстильной промышленности — для управления валами и направляющими.

В химической промышленности и нефтегазовой отрасли он используется в арматуре и системах управления на невзрывоопасных участках. В горнодобывающей промышленности — в механизмах управления вспомогательного оборудования. Строительство и ЖКХ применяют данные наконечники в системах автоматизации ворот, заслонок, в мусоропрессовом и очистном оборудовании. Повсеместно он служит для передачи усилия там, где требуется компенсация неточностей монтажа.

Современные технологии

Интеграция стандартизированных компонентов, таких как сферический наконечник модель GA, является основой автоматизации по принципам Industry 4.0. Совместимость с ISO 8139 позволяет легко встраивать эти узлы в модули коллаборативных роботов (коботов), где требуется безопасное и гибкое силовое взаимодействие. Подключение датчиков усилия или позиционирования к узлу крепления позволяет осуществлять мониторинг состояния соединения в реальном времени через IoT-платформы и ПЛК, прогнозируя необходимость обслуживания по изменению люфта или силовым характеристикам.

Обслуживание и ремонт

Обслуживание сферического наконечника заключается в периодической визуальной проверке на отсутствие видимой деформации и люфта, а также в контроле состояния резьбового соединения. Рекомендуется в рамках общего ТО пневмосистемы очищать зону шарнира от пыли и грязи.

При обнаружении повышенного люфта, заедания или посторонних шумов при работе, узел подлежит замене. Своевременная замена изношенного сферического наконечника модель GA предотвращает каскадный выход из строя более дорогостоящих компонентов — самого пневмоцилиндра серии 40 и его штоковых уплотнений.

Ремкомплект или ЗИП

В типовой ремонтный комплект для восстановления узла могут входить: сферическая пара (шаровой палец/вкладыш), стопорное кольцо, уплотнительные кольца (если предусмотрены конструкцией), контргайка. Для модели GA как моноблочного изделия чаще всего ремонт не предусмотрен — узел меняется целиком. Однако для смежных систем можно заказать оригинальный ЗИП (шаровые пальцы, втулки) для ответных частей крепления, что позволяет восстановить функциональность без замены всего наконечника.

Аналоги устройства

1. Сферический наконечник тип S с метрической резьбой M16x1.5.
2. Шарнирное соединение тип K с резьбой M20x1.5 и увеличенным углом качания.
3. Усиленный сферический наконечник для высокочастотных циклов (ресурс 10+ млн. циклов).
4. Быстросъёмный шарнирный наконечник с фиксатором для частой замены инструмента.
5. Сферический наконечник с внутренней резьбой и сквозным отверстием для дополнительного крепления.

Условное обозначение

Экономические выгоды

Применение корректного сферического наконечника модель GA для пневмоцилиндров серии 40 — это прямая экономия. Во-первых, он предотвращает простои, связанные с поломкой штока и ремонтом цилиндра. Во-вторых, снижает энергопотребление за счёт устранения паразитных сил трения в заклиненном соединении. В-третьих, многократно увеличивает ресурс всего силового модуля, улучшая общую окупаемость (ROI) оборудования. Это небольшая, но критически важная деталь для бесперебойности производства.

Изображения

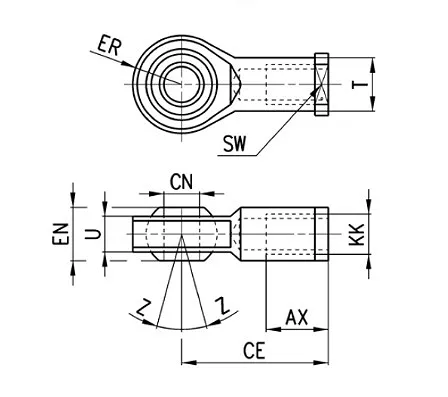

Габаритные и присоединительные размеры

Габаритные размеры сферических наконечников модель GA линейно увеличиваются в зависимости от типоразмера, соответствующего диаметру поршня цилиндра. Ключевые размеры для монтажа — это общая высота (CE), диаметр корпуса (AX) и диаметр под ключ (SW). Тип присоединения — резьбовой (поле KK в таблице), например M20x1.5 для модели GA-80-100. Такая конструкция позволяет легко монтировать и демонтировать узел даже в ограниченном пространстве с помощью стандартного гаечного ключа.

Примеры заказа

Модель GA-80-100 — сферический наконечник модель GA для пневмоцилиндров серии 40 с диаметром поршня 80-100 мм, резьба M20x1.5, масса 0.407 кг.

Модель GA-41-125 — сферический наконечник модель GA для пневмоцилиндров серии 40 с диаметром поршня 125 мм, резьба M27x2, масса 1.2 кг.

Модель GA-160-200 — сферический наконечник модель GA для пневмоцилиндров серии 40 с диаметром поршня 160-200 мм, резьба M36x2, масса 1.6 кг.

Адаптация к российским условиям

Сферический наконечник модель GA для пневмоцилиндров серии 40 адаптирован для эксплуатации в России и странах СНГ. Конструкция из оцинкованной стали устойчива к широкому диапазону температур и повышенной влажности. Изделие совместимо с отечественными смазочными материалами для пневматики и нормально функционирует в условиях нестабильного качества сжатого воздуха, характерного для некоторых промышленных объектов. Это идеальное решение для модернизации и ремонта оборудования в ЖКХ, на производственных и логистических предприятиях РФ и СНГ.

Работа в экстремальных условиях

Сферические наконечники модель GA благодаря материалу и покрытию могут эксплуатироваться при температурах, приближающихся к -40°C, с использованием соответствующих морозостойких смазок. Они совместимы с рабочими средами, приготовленными на основе отечественных масел по ГОСТ. Простая и надежная конструкция позволяет проводить экспресс-диагностику состояния шарнира (наличие люфта, заедания) и его замену в полевых или цеховых условиях стандартным инструментом, минимизируя время простоя оборудования.

Возможность работы на Марсе или Луне

Если бы на Марсе потребовалось создать пневматическую систему (пусть и на сжатом CO2), сферический наконечник модель GA был бы отличным кандидатом! Его герметичность — вопрос внешней среды, поэтому в вакууме Луны ему тоже нашлось бы применение, если передавать усилие через механический привод. Широкий температурный диапазон и стойкость покрытия к коррозии уже закладывают запас прочности для земных экстремальных условий, не говоря о межпланетных. Это доказывает его надёжность.

Часто задаваемые вопросы

Какой сферический наконечник модель GA подойдет для пневмоцилиндра 100 мм?
Для цилиндра серии 40 с диаметром поршня 100 мм нужна модель GA-80-100. Её габариты и резьба M20x1.5 соответствуют этому типоразмеру.

Какое давление выдерживает этот наконечник?
Сам наконечник не является элементом, непосредственно воспринимающим давление. Его механическая прочность превышает таковую у штока цилиндра. Допустимая нагрузка определяется прочностью резьбового соединения и соответствует возможностям штока пневмоцилиндра серии 40.

Возможна ли доставка в мой город? Вы работаете по всей России?
Да, мы осуществляем доставку оригинального оборудования по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Как заказать сферический наконечник модель GA?
Вы можете оформить заказ через форму на сайте или связаться с менеджерами отдела продаж по телефону, указанному в разделе Контакты. Для точного подбора укажите модель вашего пневмоцилиндра.

Почему выбирают «Гидромаш»

Выбирая Гидромаш, вы получаете возможность купить оригинальный, соответствующий стандартам сферический наконечник модель GA для пневмоцилиндров серии 40 с официальной гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши клиенты по всей России и странам СНГ ценят оперативную доставку, техническую поддержку и конкурентные цены. Чтобы заказать необходимую модель и уточнить актуальную цену, свяжитесь с нашими менеджерами.
