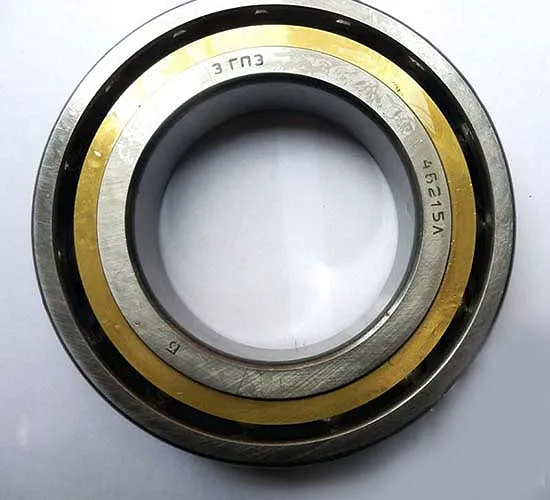

Подшипник 46215Л для токарного станка 1К62

Подшипник шариковый радиально-упорный 46215Л – это оригинальная опорная деталь для заднего шпинделя легендарного токарно-винторезного станка 1К62. Качественный подшипник 46215Л обеспечивает точность вращения, воспринимает комбинированные нагрузки и гарантирует долгий ресурс узла в условиях интенсивной металлообработки.

Описание и назначение

Подшипник качения 46215Л – ключевой элемент, от которого зависит точность и бесперебойная работа шпиндельного узла токарного станка 1К62. Данный подшипник для станка 1К62 устанавливается в количестве двух штук в задней опоре шпинделя, выполняя роль радиально-упорного элемента. Он одновременно воспринимает радиальные нагрузки от веса заготовки и режущего усилия, а также осевые нагрузки, возникающие при продольной подаче инструмента. Надёжный подшипник 46215Л критически важен для сохранения геометрической точности станка и качества обработки деталей.

Конструктивно подшипник 46215Л – это однорядный, неразборный шариковый подшипник с углом контакта 26°, изготовленный по ГОСТ 7634—56. Наружное кольцо имеет специальный скос (борт), что и позволяет ему работать в качестве упорного, но только в одном направлении. Для пары, работающей по схеме «тандем», используется сдвоенный комплект с маркировкой 446215. Сепаратор данного подшипника для токарного станка 1К62 выполнен из латуни (обозначение «Л» в маркировке), что обеспечивает высокую износостойкость и стабильность при высоких скоростях вращения.

В контексте промышленного обслуживания покупка подшипника 46215Л – это не просто приобретение запчасти, а инвестиция в восстановление работоспособности высокоточного оборудования. Использование качественного, сертифицированного подшипника для станка 1К62 предотвращает вибрации, снижает нагрев узла и многократно увеличивает межремонтный интервал. Это особенно актуально для парка станков, которые, несмотря на солидный возраст, продолжают исправно служить на многих российских предприятиях.

Вес, габариты, код ТН ВЭД, ГОСТ

Маленький, да удаленький

Говорят, что подшипник 46215Л для станка 1К62 – это как заправский боксёр в легком весе: компактный, но принимает на себя удары (нагрузки) с двух сторон сразу – сбоку и в лоб (радиальные и осевые), и при этом всегда сохраняет свою «стойку» – точность позиционирования.

Технические характеристики

Принцип работы

Принцип работы подшипника 46215Л основан на преобразовании трения скольжения в трение качения за счёт шариков, перемещающихся между дорожками качения внутреннего и наружного колец. Угол контакта в 26° определяет вектор разложения приложенной нагрузки. Радиальная сила заставляет шарики катиться преимущественно по центральной части дорожки, а осевая – смещает зону контакта к борту наружного кольца. Именно наличие этого борта (скоса) позволяет подшипнику 46215Л для станка 1К62 эффективно воспринимать одностороннюю осевую нагрузку.

Пара таких подшипников, установленных в задней опоре шпинделя, работает согласованно. Они фиксируют шпиндель в радиальном направлении и ограничивают его осевое смещение. Латунный сепаратор обеспечивает равномерное распределение шариков по окружности, предотвращая их столкновение и сварку на высоких оборотах, что особенно важно для сохранения кинематической точности токарного станка 1К62. Правильная работа подшипника 46215Л напрямую влияет на отсутствие биения шпинделя и, как следствие, на качество обработанной поверхности.

Ошибка, которая дорого стоит

Типичная ошибка при замене – запрессовка подшипника 46215Л с приложением ударной нагрузки к кольцам, а не к посадочным поверхностям. Это приводит к образованию микросколов на дорожках качения и катастрофически сокращает ресурс нового подшипника для станка 1К62. Всегда используйте монтажную оправку!

Температурный режим и срок службы

Номинальный температурный режим работы подшипника 46215Л определяется, в первую очередь, характеристиками смазочного материала. При использовании стандартных индустриальных масел И-Г-А, И-40А и им подобных по ГОСТ, рабочий диапазон составляет от -20°C до +100°C. Кратковременный нагрев до +120°C возможен, но сокращает срок службы смазки и уплотнений (если они есть в конструкции узла). Низкие температуры делают смазку более вязкой, увеличивая момент трогания.

Расчётный срок службы (номинальная долговечность) подшипника для токарного станка 1К62 при правильном монтаже, качественной смазке и эксплуатации в штатных режимах нагрузки может составлять десятки тысяч часов. Фактический ресурс сильно зависит от чистоты рабочей среды (защиты от абразивной стружки и пыли), регулярности пополнения смазки и отсутствия перекосов при установке. Использование оригинального подшипника 46215Л от проверенного поставщика – залог выхода на заявленный производителем ресурс.

Область применения

Основная область применения подшипника 46215Л – это, конечно, металлообработка, а именно ремонт и обслуживание парка токарно-винторезных станков 1К62, которые широко используются в общем машиностроении, автомобильной промышленности и ремонтных подразделениях самых разных предприятий. Однако его аналоги (типоразмер 7215) находят применение и в других отраслях: в качестве опор валов средних нагрузок в приводных механизмах горнодобывающего оборудования, в насосных агрегатах для нефтегазовой отрасли, в редукторах конвейеров в строительстве и деревообработке, а также во вспомогательном оборудовании для химической, текстильной промышленности и ЖКХ. Везде, где требуется надёжная радиально-упорная опора для вала диаметром 75 мм, может быть востребован данный тип подшипника.

Современные технологии

Хотя подшипник 46215Л – изделие проверенной классической конструкции, его состояние сегодня можно интегрировать в концепцию Industry 4.0. Установка датчиков вибрации и температуры на шпиндельный узел станка 1К62 позволяет в режиме реального времени отслеживать состояние подшипников, прогнозировать остаточный ресурс и планировать замену до выхода из строя. Данные с датчиков могут передаваться на ПЛК или в SCADA-систему, обеспечивая предиктивное обслуживание всего парка станков.

Обслуживание и ремонт

Обслуживание узла с подшипником 46215Л заключается в регулярном контроле уровня и состояния смазки, а также в периодической проверке на наличие повышенной вибрации и шума. Плановую замену смазки рекомендуется проводить согласно регламенту завода-изготовителя станка. Ремонт, в данном случае, – это именно замена отработавшего свой ресурс подшипника 46215Л на новый. Попытки восстановления (перешлифовки дорожек, подбора шариков другого диаметра) для высокоточных шпиндельных опор недопустимы и приведут к потере точности оборудования.

Ремкомплект или ЗИП

Как неразборное изделие, подшипник 46215Л не имеет ремонтного комплекта в классическом понимании. Весь подшипник для станка 1К62 является быстроизнашиваемой деталью и заменяется целиком. Однако при проведении ремонтных работ шпиндельного узла рекомендуется одновременно заменять все сопряжённые детали, которые могут входить в ЗИП: уплотнительные манжеты, стопорные кольца, регулировочные прокладки. Заказать оригинальный комплект сопутствующих изделий для качественного ремонта можно вместе с покупкой подшипника 46215Л.

Аналоги устройства

1. Подшипник 46215Е5 – исполнение с сепаратором из текстолита (обозначение «Е»), может иметь разные классы точности (Т, 4, 6, 0).
2. Подшипник 4-46215Л – аналогичный 46215Л, но повышенного класса точности 4.
3. Подшипник 6-46215Л – повышенного класса точности 6.
4. Подшипник 446215 – сдвоенный комплект из двух подшипников 46215, спаренных по схеме «тандем» для восприятия больших осевых нагрузок в одном направлении.
5. Подшипник 7215A M – международный аналог по ISO с латунным сепаратором (M – brass cage).

Условное обозначение

Экономические выгоды

Своевременная замена изношенного подшипника на новый 46215Л для станка 1К62 предотвращает цепную реакцию: износ посадочных мест вала и корпуса, повышенный расход энергии из-за трения, брак продукции из-за снижения точности. Это прямой путь к снижению простоев, росту ресурса всего шпиндельного узла, экономии на последующем капитальном ремонте и, в конечном итоге, к быстрой окупаемости (ROI) затрат на качественный подшипник.

Изображения

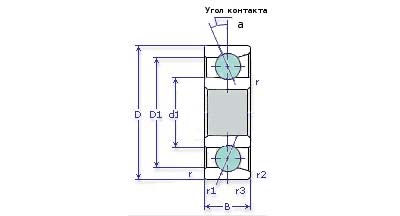

Габаритные и присоединительные размеры

Габаритные размеры подшипника 46215Л строго стандартизированы: диаметр отверстия (посадочная поверхность на вал) – 75h6 мм, наружный диаметр (посадочная поверхность в корпус) – 130H7 мм, ширина – 25 мм. Тип присоединения – посадка с натягом (вал) и скользящая посадка или переходная (корпус) в зависимости от схемы нагружения. При монтаже в ограниченном пространстве задней бабки станка 1К62 критически важно использовать специальные съёмники и монтажные оправки для обеспечения соосности и предотвращения повреждений.

Примеры заказа

Подшипник 46215Л – шариковый радиально-упорный однорядный с латунным сепаратором, ГОСТ 7634-56.

Комплект подшипников 446215 – сдвоенный радиально-упорный подшипник для установки в заднюю опору шпинделя 1К62.

Подшипник 4-46215Л – подшипник 46215Л повышенного класса точности 4 для ответственных узлов.

Адаптация к российским условиям

Подшипник 46215Л изначально разработан и производится для российского промышленного оборудования. Он полностью адаптирован к работе в широком диапазоне температур, характерном для наших широт, совместим со всеми распространёнными отечественными индустриальными маслами по ГОСТ. Его конструкция проверена десятилетиями эксплуатации на тысячах предприятий по всей России и странам СНГ, в условиях реального производства, включая объекты ЖКХ и ремонтные мастерские.

Работа в экстремальных условиях

Конструкционная сталь подшипника 46215Л позволяет ему сохранять работоспособность при температурах до -40°C, если используется соответствующая низкотемпературная смазка. В условиях высокой запылённости или попадания абразивной стружки ресурс сокращается, что требует усиления защитных лабиринтных уплотнений узла. Простота конструкции позволяет осуществлять диагностику (по виброакустическим признакам) и замену даже в полевых условиях или в цехах с ограниченным ремонтным оснащением, что ценится на удалённых промышленных объектах.

Возможность работы на Марсе или Луне

Теоретически, подшипник 46215Л мог бы работать в условиях лунной станции или марсианского ровера при соблюдении трёх условий: 1) термостатирование узла в пределах его рабочего диапазона (на Марсе бывает -125°C), 2) использование специальной космической смазки, работающей в вакууме, 3) защита от марсианской пыли. Его надёжность и проверенная конструкция – тот самый «запас прочности», который ценят не только земные механики, но и мог бы оценить будущий инженер-колонизатор.

Часто задаваемые вопросы

Какой аналог у подшипника 46215Л по импортной маркировке?
Международный аналог по стандарту ISO имеет обозначение 7215A. Буква M в дополнении (7215A M) указывает на латунный сепаратор, что соответствует нашему «Л».

Сколько подшипников 46215Л нужно на станок 1К62?
В заднюю опору (подшипниковый узел) шпинделя токарного станка 1К62 устанавливается два одинаковых подшипника 46215Л. Иногда они поставляются и устанавливаются предварительно спаренными в один комплект с маркировкой 446215.

Чем отличается 46215Л от 46215Е5?
Буква в конце обозначает материал сепаратора: «Л» – латунь, «Е» – текстолит. Латунный сепаратор (46215Л) более износостойкий и лучше отводит тепло, рекомендуется для высокооборотистых и нагруженных узлов.

Как осуществляется доставка подшипника 46215Л?
Мы организуем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость зависят от региона.

Почему выбирают «Гидромаш»

Выбирая Гидромаш для покупки подшипника 46215Л, вы получаете гарантию на оригинальное изделие 12 месяцев, профессиональную консультацию по подбору и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы обеспечиваем оперативную доставку по России и странам СНГ, помогая минимизировать простои вашего оборудования. Чтобы уточнить цену и заказать качественный подшипник для токарного станка 1К62, свяжитесь с нашими менеджерами.
