| Вес, кг | 2,17 |

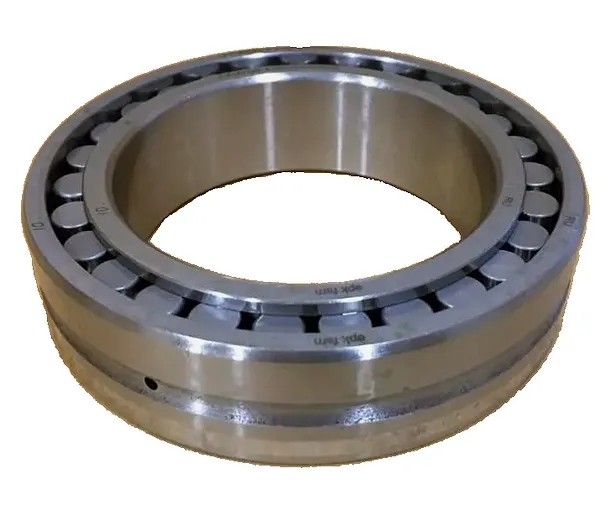

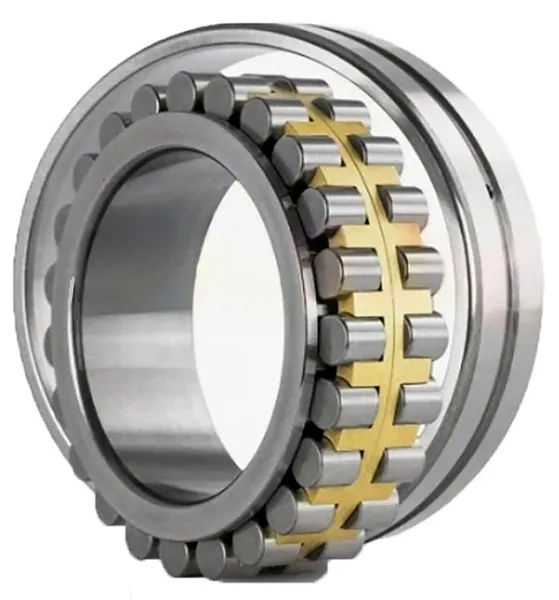

Подшипник 3182120 – прецизионный двухрядный роликоподшипник, предназначенный для установки в шпиндельный узел токарно-винторезных станков моделей 1К62 и 16К20. Высокая грузоподъемность, жесткость и минимальное радиальное биение обеспечивают точную обработку деталей и стабильную работу оборудования. Оригинальные изделия бренда Гидромаш отличаются надежностью и увеличенным ресурсом.
Подшипник 3182120 для токарного станка 1К62 является ключевым элементом шпиндельной бабки, обеспечивая точное вращение шпинделя с закрепленной заготовкой. Его конструкция, включающая два ряда коротких цилиндрических роликов, коническое посадочное отверстие (конус 1:12) на внутреннем кольце и канавку для смазки, позволяет выдерживать значительные радиальные нагрузки и работает с низким уровнем биения. Именно этот подшипник для шпинделя определяет конечную точность металлорежущего оборудования.
Основное назначение подшипника 3182120 – обеспечить высокоточное радиальное позиционирование шпинделя при высоких оборотах и нагрузках. Применение прецизионного подшипника для станков марки 1К62 и 16К20 гарантирует отсутствие вибраций и соблюдение заданных допусков при обработке металла. Выбор оригинального изделия для ремонта позволяет восстановить паспортные характеристики станка и продлить срок его эксплуатации.
О подшипнике 3182120 для токарного станка 1К62 говорят, что если бы у станков были отношения, то он был бы тем самым надежным партнером, который никогда не подведет в самый ответственный момент чистовой обработки.
| Параметр | Значение |
|---|---|
| Типоразмер по ГОСТ | 3182120 (NN3020K) |
| Внутренний диаметр (d) | 100 мм |
| Наружный диаметр (D) | 150 мм |
| Ширина (H) | 37 мм |
| Масса | приблизительно 2,17 кг |
| Класс точности | 4 (прецизионный) |
| Грузоподъемность (динамическая) | около 160 кН |
| Грузоподъемность (статическая) | около 247 кН |
| Максимальная частота вращения | до 6000 об/мин |
| Количество тел качения | 60 шт (два ряда по 30) |
| Конфигурация | Двухрядный роликовый радиальный, с коническим отверстием и безбортовым наружным кольцом |
Принцип работы подшипника 3182120 для токарного станка 1К62 основан на преобразовании сил трения скольжения в значительно меньшие силы трения качения за счет двух рядов коротких цилиндрических роликов. Такая конструкция позволяет выдерживать высокие радиальные нагрузки при минимальном мертвом ходе и биении. Вращающий момент передается с внутреннего кольца на ролики, а с них на наружное кольцо, которое жестко фиксируется в корпусе бабки.

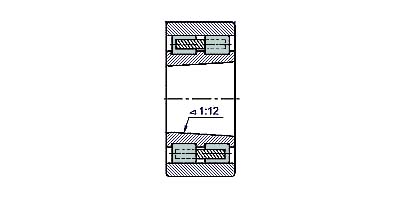

Ключевой особенностью этого подшипника для станка является его коническое посадочное место (конус 1:12) на внутреннем кольце. Такая конструкция позволяет регулировать затяжку подшипника на шпинделе, обеспечивая оптимальный натяг и компенсируя естественный износ в процессе эксплуатации. Именно это делает подшипник 3182120 предпочтительным решением для ремонта шпиндельных узлов.
Наиболее частая ошибка при монтаже подшипника 3182120 для токарного станка 1К62 – недостаточный натяг из-за неправильного затягивания по коническому отверстию. Это приводит к возникновению люфта, повышенной вибрации и быстрому выходу узла из строя. Лайфхак: используйте динамометрический ключ и проверяйте осевое перемещение шпинделя после запрессовки, оно должно быть в пределах допуска, указанного в паспорте станка.
Рабочий температурный диапазон подшипника 3182120 для станочного оборудования составляет от -20°C до +120°C, но для обеспечения максимального ресурса рекомендуется работа при температурах от 0°C до 80°C. Высокие температуры снижают вязкость смазки, ускоряя износ, а низкие могут приводить к ее загустению и повышенному сопротивлению вращению.
Срок службы прецизионного подшипника 3182120 напрямую зависит от качества его смазывания, точности монтажа и эксплуатационных нагрузок. При правильной установке, использовании рекомендованных смазочных материалов и своевременном обслуживании ресурс такого подшипника для токарного станка 1К62 может достигать нескольких лет интенсивной эксплуатации.
Подшипник 3182120 – специализированное решение для машиностроения, в частности, для обеспечения работы шпинделей токарно-винторезных станков советского и российского производства, таких как 1К62, 16К20 и их аналогов. Он востребован в металлообработке, ремонтных производствах и на предприятиях, где требуется поддержание парка классического оборудования. Применение высокоточного подшипника для станков позволяет сохранять требуемую точность обработки деталей.
Использование высокоточных подшипников, таких как модель 3182120 для шпинделя, является базовым требованием для интеграции классических станков в концепцию Индустрии 4.0. Стабильность вращения, низкое биение и предсказуемый ресурс позволяют собирать данные с датчиков вибрации и температуры для построения систем предиктивного обслуживания и предотвращения внеплановых простоев оборудования.
Для продления срока службы подшипника 3182120 для станка 1К62 необходимо соблюдать регламент смазывания шпиндельного узла, используя только рекомендованные типы консистентных смазок или масла. Периодически следует контролировать уровень вибрации и температуру корпуса бабки. Быстрее всего изнашиваются поверхности качения роликов и беговые дорожки колец.
Ремонт шпиндельного узла с заменой подшипника требует высокой квалификации и использования специального инструмента для запрессовки и регулировки осевого натяга. После замены подшипника для токарного станка обязательна контрольная проверка биения шпинделя.
Для данного подшипника 3182120 как неразборного узла в стандартном ремкомплекте чаще всего предусматривается полная замена. Однако в состав сервисного ЗИП могут входить сопутствующие элементы: уплотнительные элементы (сальники, манжеты), специальные смазочные материалы, крепежные элементы для монтажа. Оригинальные ремонтные комплекты можно заказать вместе с самим подшипником, что обеспечит полное восстановление узла.
В качестве функциональных аналогов подшипника 3182120 для шпиндельной опоры могут рассматриваться высокоточные двухрядные роликоподшипники других типоразмеров с коническим отверстием и класса точности не ниже Р4. Также существуют радиально-упорные шарикоподшипники, устанавливаемые в паре, однако они требуют другой конструкции узла. Основные характеристики для поиска аналога: внутренний диаметр 100 мм, наружный диаметр 150 мм, ширина 37 мм и класс точности, соответствующий станкостроению.
Другие варианты исполнения могут включать модели с канавками для смазки на наружном кольце, с сепаратором из различных материалов (латунь, полиамид) или с уплотнительными шайбами. Однако для замены в точных станках рекомендуется использовать оригинальные обозначения подшипника для токарного станка, такие как 3182120.
| Элемент кода | Значение и расшифровка |
|---|---|
| 3 | Тип: двухрядный роликовый радиальный подшипник с короткими цилиндрическими роликами |
| 18 | Серия по ширине и наружному диаметру |
| 2 | Конструктивная особенность: безбортовое наружное кольцо |
| 1 | Конструктивная особенность: наличие одного бортика на внутреннем кольце |
| 20 | Размерная серия: условно обозначает внутренний диаметр 100 мм (5 * 20) |
| Класс 4 | Прецизионный класс точности по ГОСТ |
Применение оригинального высокоточного подшипника 3182120 для ремонта шпинделя станка 1К62 приводит к снижению простоя оборудования, повышению качества обработки и уменьшению брака, что напрямую влияет на окупаемость инвестиций. Долгий ресурс узла сокращает частоту ремонтов, экономя средства на регулярное обслуживание.
Габаритные размеры подшипника 3182120 составляют: наружный диаметр (D) – 150 мм, внутренний диаметр (d) – 100 мм, ширина (B) – 37 мм. Присоединение осуществляется через коническое отверстие на внутреннем кольце с конусностью 1:12, что обеспечивает его посадку с гарантированным натягом на коническую шейку шпинделя. Наружное кольцо имеет цилиндрическую посадку в корпусе бабки. Особенность монтажа такого подшипника для станка требует точной регулировки осевого положения и усилия запрессовки.
Подшипник 3182120-4 ГОСТ 7634-56 – стандартное исполнение прецизионного подшипника для замены в шпинделе станков 1К62 и 16К20.
Подшипник 3182120 К4 – исполнение с канавкой на наружном кольце для подачи смазки под давлением.
Подшипник шпинделя 3182120 производства Гидромаш адаптирован к работе в российских промышленных условиях. Он рассчитан на совместимость с распространенными смазочными материалами по ГОСТ, устойчив к типичным для отечественных цехов перепадам температур и готов к длительной эксплуатации на объектах машиностроения и металлообработки в РФ и странах СНГ.
Подшипник 3182120 для шпинделя способен работать в широком диапазоне условий, характерных для промышленных предприятий. При использовании специальных морозостойких смазок возможна эксплуатация при пониженных температурах. Ключевым для работы в тяжелых условиях является качество смазки и герметизация узла от попадания абразивной стружки и влаги, что напрямую влияет на ресурс подшипника станка.
Если бы на Марсе или Луне существовали токарные мастерские с пониженной гравитацией, подшипник 3182120 мог бы там работать идеально. Его конструкция, не требующая осевой фиксации наружным кольцом, и способность работать в условиях вакуума с сухой смазкой сделали бы его надежным элементом инопланетного станкостроения, обеспечивая точность космического масштаба.
Как проверить подшипник 3182120 перед установкой?
Проверьте визуально состояние беговых дорожек и роликов на отсутствие задиров и коррозии. Вручную прокрутите сепаратор – вращение должно быть плавным, без заеданий. Измерьте монтажные размеры микрометром для соответствия допускам.
Какие смазки рекомендованы для подшипника шпинделя?
Для большинства станков применяются специальные консистентные смазки для прецизионных подшипников (например, типа Ли-тол). В некоторых конструкциях используется циркуляционная система маслосмазки. Точный тип смазки указан в руководстве по эксплуатации станка.
Возможна ли доставка подшипника 3182120 в мой город?
Наша компания организует доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и условия уточняйте у менеджеров.
Что входит в гарантию на подшипник 3182120?
Мы предоставляем гарантию 12 месяцев на изделие при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления.
Выбирая подшипник 3182120 для токарного станка 1К62 бренда Гидромаш, вы получаете надежный оригинальный компонент, который восстановит производительность вашего оборудования. Мы предлагаем купить данный подшипник для станков с гарантией 12 месяцев и возможностью быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка организована по всей России и в страны СНГ. Оформить заказ и уточнить актуальную цену можно через менеджеров по телефону или оставив заявку на сайте. Гарантируем качество и своевременную поставку промышленного гидрооборудования и комплектующих.
