Подшипник 46216Л для токарного станка 16К20

Подшипник 46216Л для токарного станка 16К20: позиция каталога «Гидромаш». Рассказываем, как подобрать изделие и на что обратить внимание.

Подшипник 46216Л для токарного станка 16К20

Подшипник 46216Л для токарного станка 16К20: что это за изделие

Это деталь или узел для замены изношенного элемента оборудования. Подбор выполняется по обозначению, чертёжному номеру и типоразмеру, а при отсутствии маркировки — по фото и размерам.

Подшипник 46216Л для токарного станка 16К20: где применяют

Типичные области применения: ремонт и обслуживание станков, прессов и подъёмно-транспортного оборудования. Конкретная роль изделия определяется схемой вашей установки.

Подшипник 46216Л для токарного станка 16К20: монтаж и эксплуатация

Перед заменой сверьте размеры с установленной деталью, очистите посадочные места и следуйте инструкции по монтажу. Для подшипников и муфт используйте подходящий инструмент и не допускайте перекоса.

Подшипник 46216Л для токарного станка 16К20: типичные ошибки при подборе

Чаще всего ошибаются в присоединении (резьба и размеры не совпадают), в параметрах питания и давления, в климатическом исполнении и в назначении изделия в схеме. Сверьте их с вашей схемой и паспортом заранее.

Как выбрать Подшипник 46216Л для токарного станка 16К20

Чтобы подобрать изделие, уточните:

• обозначение детали или чертёжный номер
• модель оборудования, где деталь работает
• материал и размеры
• количество и срок поставки
• фото установленной детали при отсутствии маркировки

Какие данные подготовить для подбора Подшипник 46216Л для токарного станка 16К20

Чтобы специалист подобрал позицию без уточнений, подготовьте:

• маркировку или фото шильдика действующего изделия
• название и модель оборудования, где оно работает
• рабочие параметры — давление, расход, температуру, напряжение
• нужное количество и срок поставки
• реквизиты для выставления счёта

Что учесть при замене Подшипник 46216Л для токарного станка 16К20

Для замены найдите обозначение старой детали, проверьте присоединение и параметры, затем сверьте условия работы. Если маркировка стёрлась, отправьте фото установки — мы поможем подобрать позицию.

Подшипник 46216Л для токарного станка 16К20: комплектность и документы

Комплектность поставки и состав сопроводительных документов зависят от изделия и производителя; перед отгрузкой мы сверяем позицию по обозначению и сообщаем, что входит в поставку. Если вам нужны документы для приёмки или ввода оборудования в эксплуатацию, укажите это при заказе — менеджер подтвердит, что будет в поставке.

Подшипник 46216Л для токарного станка 16К20: что указать при заказе

При заказе сообщите обозначение «Подшипник 46216Л для токарного станка 16К20», нужное количество и данные для счёта. Для замены полезны фото маркировки и описание узла. Наличие, стоимость и сроки поставки уточняйте при обращении.

Подшипник 46216Л для токарного станка 16К20: подбор и заказ

Заказ позиции «Подшипник 46216Л для токарного станка 16К20» начинается со сверки параметров из названия с вашей задачей. Соседние позиции: Подшипник 46122л для токарного станка 1М63, Подшипник 8122 для токарного станка 1М63, Подшипник 3182124 для токарного станка 1М63БФ101. Другие позиции раздела — Подшипники для токарных станков. Для заказа укажите обозначение «Подшипник 46216Л для токарного станка 16К20», количество и условия применения; цену, наличие и срок отгрузки подтверждайте при обращении. Если нужного исполнения нет, предложим аналог по тем же параметрам.

Доставка и оплата

Выставляем счёт юридическим лицам и ИП, отгружаем со склада и отправляем заказ транспортными компаниями по России и СНГ. Условия оплаты и сроки доставки согласуем при оформлении заказа, наличие подтверждает менеджер.

Вопросы и ответы

Можно ли подобрать аналог?

Подбор выполняем по обозначению, назначению и присоединению; сообщите, что стоит на оборудовании.

Как подобрать деталь без маркировки?

По размерам, фото и модели оборудования; напишите замеры.

Можно ли поставить аналог?

Да, если размеры и материал совпадают; это согласуется при заказе.

Описание

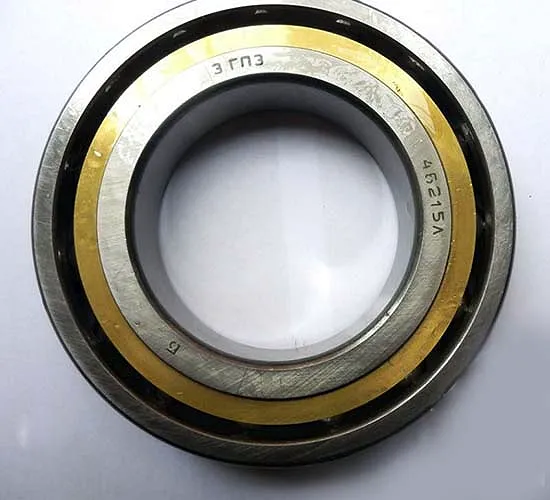

Подшипник задний шпинделя 16К20. Устанавливается 2 штуки.

---

Высокие требования к точности станков токарно-винторезной группы 16К20 трансформируются в отношении различных функциональных узлов. Одним из таких выступает шпиндель коробки скоростей станка, от присутствия биений которого страдает качество обрабатываемой поверхности. Для борьбы с возможными недостатками сам шпиндель устанавливается на прецизионных опорных подшипниках, отличающихся чрезвычайно низким уровнем биений. Примером востребованного типа подшипника следует привести однорядный радиальный шариковый подшипник 46216Л, устанавливаемый в качестве задней опоры шпинделя.

Характерной чертой однорядного шарикоподшипника принято считать однонаправленное восприятие осевых нагрузок. Это основная причина использования в станке в качестве задней опоры двух одинаковых подшипников 46216Л, позволяющих взаимно компенсировать возможности друг друга. Ремонт шпиндельной бабки в ряде случаев связан с утратой шарикоподшипниками точности вращения, негативно отражающейся на качественных характеристиках станка. Разумеется, использовать следует:

• абсолютно новые запасные части, не используемые ранее;
• отдавать предпочтение брендовым производителям с мировым именем.

Технические характеристики подшипника 46216

Подшипник 46216 - это шариковый однорядный радиально-упорный подшипник с углом контакта 26°. Поскольку ряд шариков один, то осевую нагрузку данный тип способен воспринимать только в одну сторону. В случае необходимости фиксации вала в обе стороны. подшипники устанавливают парами. Они продаются в комплекте и имеют маркировку 446216.

Направление воспринимаемых нагрузок - радиальное и осевое только в одну сторону. Осевая нагрузка - до 150% неиспользованной допустимой радиальной.

Здесь изготавливают следующие модификации этого типа: Т-46216Л, 4-46216Л, 6-46216Л, 46216Л (Т, 4, 6 — классы точности. Нулевая точность в номере не отображается). Также сборка этого типа осуществляется и на СПЗ-4 (ориентировочную цену можно посмотреть здесь). Подшипники этого производителя значительно дешевле, но и похуже.

Импортные подшипники (например, SKF и FAG), этого типа имеют маркировку по ISO - 7216A. Сепаратор из латуни отражается наличием в номере буквы М.

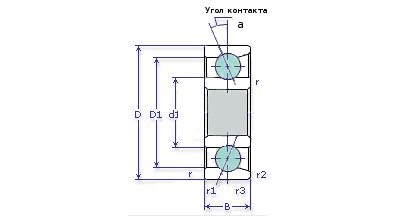

Размеры и характеристики подшипника 46216 (7216A):

• Внутренний диаметр (d): – 80 мм;
• Наружный диаметр (D): – 140 мм;
• Ширина (высота) (Н): – 26 мм;
• Масса: – 1,68 кг;
• Диаметр шарика: – 19,05 мм;
• Количество шариков в подшипнике: – 15 шт.;
• Диаметр борта наружного кольца: – 121,4 мм;
• Диаметр борта внутреннего кольца: – 98,6 мм;
• Грузоподъемность динамическая: – 87,9 кН;
• Грузоподъемность статическая: – 60 кН;
• Номинальная частота вращения: – 5600 об/мин.
