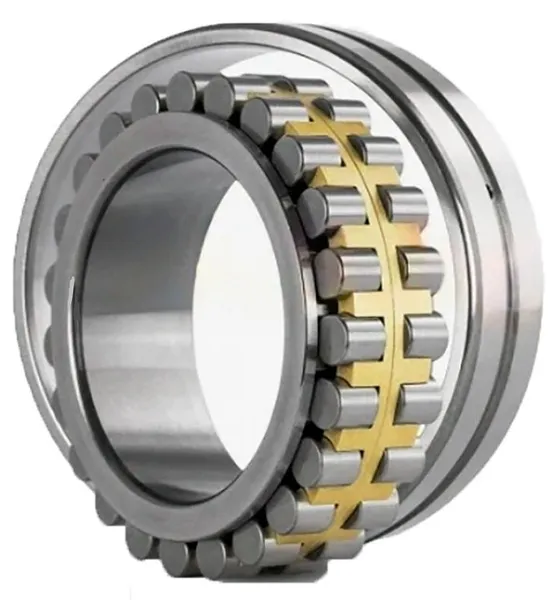

Подшипник 3182120 для токарного станка 16К20

Подшипник 3182120 – это высокоточный двухрядный радиальный роликовый подшипник для шпиндельного узла токарно-винторезных станков 16К20 и 1К62. Обеспечивает минимальное биение, высокую жёсткость и грузоподъёмность, что критично для точности металлообработки. Позволяет восстановить первоначальные характеристики станка при ремонте.

Описание и назначение

Подшипник 3182120 для токарного станка 16К20 является ключевым элементом прецизионного шпиндельного узла. Он устанавливается в передней опоре шпинделя и непосредственно определяет точность вращения, что напрямую влияет на качество обработки деталей, шероховатость поверхности и соблюдение размеров. Основная задача подшипника 3182120 – воспринимать радиальные нагрузки от резания, обеспечивая при этом минимальное осевое смещение и биение шпинделя.

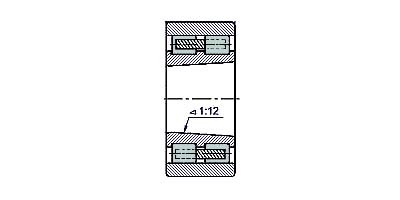

По своей конструкции подшипник 3182120 для станка 16К20 является двухрядным роликовым радиальным подшипником с внутренним кольцом, имеющим коническое посадочное место (конусность 1:12). Наличие двух рядов коротких цилиндрических роликов значительно увеличивает радиальную грузоподъёмность и жёсткость узла по сравнению с шариковыми аналогами. Подшипник шпинделя 3182120 отличается безбортовым наружным кольцом, что позволяет роликам совместно с внутренним кольцом совершать ограниченные осевые перемещения, а также имеет канавку и отверстия для подвода смазки. Для подшипника 3182120 для токарного станка 16К20 характерно производство только в высоких классах точности (2-й, 4-й), так как даже незначительное биение недопустимо в прецизионном оборудовании. Когда возникает необходимость купить подшипник 3182120, важно выбирать изделия проверенного производителя, чтобы гарантировать требуемую точность и долгий ресурс. Замена изношенного подшипника 3182120 на станке 1К62 или 16К20 – наиболее эффективный способ вернуть оборудованию первоначальную точность обработки и снизить вибрации.

Вес, габариты, код ТН ВЭД, ГОСТ

Надёжность старой школы

Принцип работы подшипника 3182120 для токарного станка 16К20 можно сравнить с фундаментом точного часового механизма: даже если все шестерёнки идеальны, без стабильной, жёсткой и точно выверенной опоры вся система будет «сбоить». Этот двухрядный роликовый подшипник – именно такой фундамент для шпинделя, обеспечивающий десятилетия точной работы.

Технические характеристики

Принцип работы

Принцип действия подшипника 3182120 для токарного станка 16К20 основан на преобразовании трения скольжения в трение качения. Радиальные нагрузки, возникающие при резании, через шпиндель передаются на внутреннее кольцо подшипника 3182120. Внутреннее кольцо, имеющее коническую посадку на шпиндель, жёстко зафиксировано. Вращательное движение и нагрузка передаются на два ряда коротких цилиндрических роликов, которые, катаясь по дорожкам качения разделительного кольца и наружного кольца, обеспечивают плавное вращение с минимальным сопротивлением. Безбортовая конструкция наружного кольца подшипника 3182120 позволяет роликам вместе с сепаратором и внутренним кольцом смещаться в осевом направлении в очень небольших пределах, что компенсирует возможные температурные расширения и обеспечивает правильное распределение нагрузки между рядами роликов. Герметичность узла и отвод тепла обеспечиваются системой принудительной циркуляционной смазки, для подачи которой в конструкции подшипника 3182120 предусмотрены специальные канавки и отверстия.

При эксплуатации токарного станка 16К20 или 1К62 критически важно следить за качеством и своевременностью подачи смазки в узел с подшипником 3182120. Недостаток смазки приводит к повышенному износу, перегреву, задирам и, как следствие, увеличению биения шпинделя. Также на работу подшипника негативно влияют ударные нагрузки и попадание в узел абразивной металлической стружки или пыли. Правильная регулировка натяга конической посадки внутреннего кольца подшипника 3182120 на шпиндель – ключевая операция при монтаже, определяющая как точность, так и ресурс всего узла.

Типичная ошибка при замене

Самая частая ошибка – попытка сэкономить, купив для станка 16К20 дешёвый подшипник 3182120 низкого класса точности или сомнительного происхождения. Разница в цене может быть значительной, но последствия в виде вибрации, снижения точности обработки и повторного, более дорогого ремонта – обойдутся в разы дороже. На прецизионном шпинделе экономить на подшипниках нельзя.

Температурный режим и срок службы

Температурный режим работы подшипника 3182120 для токарного станка 16К20 напрямую зависит от применяемой смазки и режимов резания. Номинальный диапазон, в котором подшипник сохраняет свои геометрические и прочностные свойства, составляет от -30°C до +120°C. Однако в рабочем узле шпинделя при интенсивной эксплуатации температура может локально подниматься выше, и именно система смазки отвечает за отвод этого тепла. Перегрев ведёт к разупрочнению металла, изменению геометрии колец и тел качения, а также к деградации и вытеканию смазочного материала.

Срок службы подшипника 3182120 выражается в наработке до выхода параметров (биения, шума, вибрации) за установленные пределы. При правильном монтаже, качественной смазке и эксплуатации в штатных режимах (без перегрузок и загрязнений) ресурс высокоточного подшипника 3182120 для станка 16К20 может составлять десятки тысяч часов. Факторами, резко сокращающими ресурс, являются: абразивный износ из-за загрязнения смазки, усталостное выкрашивание дорожек качения от циклических перегрузок, коррозия, неправильный натяг при посадке. Для продления срока службы необходимо строго соблюдать регламент обслуживания шпиндельного узла, использовать рекомендованные смазочные материалы и следить за чистотой масляной системы.

Область применения

Основная и первостепенная область применения подшипника 3182120 – это металлообработка и машиностроение, а именно комплектация и ремонт шпиндельных узлов универсальных токарно-винторезных станков модели 16К20 и их предшественников 1К62. Помимо этого, аналогичный по типоразмеру высокоточный двухрядный роликовый подшипник может применяться и в других отраслях промышленности, где требуется высокая радиальная жёсткость и точность вращения. К ним относятся: автомобильная промышленность (испытательные стенды, прецизионное оборудование), горнодобывающая промышленность (редукторы и приводы определённого типа), нефтегазовая отрасль (насосное оборудование), стройиндустрия (приводы промышленных миксеров, вибрационные установки). Хотя изначально подшипник 3182120 создавался для станкостроения, его характеристики делают его востребованным везде, где нужна надёжная и точная радиальная опора.

Современные технологии

Хотя сам подшипник 3182120 – изделие проверенной десятилетиями конструкции, его роль в современных производственных системах становится ещё важнее. Установленный в шпиндель обрабатывающего центра или токарного станка с ЧПУ, он обеспечивает ту точность, которая необходима для интеграции с коботами (коллаборативными роботами) и системами Industry 4.0. Датчики вибрации и температуры, встроенные в узел, могут мониторить состояние подшипника 3182120 в реальном времени, передавая данные в ПЛК и системы предиктивной аналитики, предотвращая внезапный отказ и планируя техобслуживание до возникновения проблем.

Обслуживание и ремонт

Обслуживание узла с подшипником 3182120 для токарного станка 16К20 сводится в первую очередь к контролю и поддержанию системы смазки. Необходимо регулярно проверять уровень и состояние смазочного материала, своевременно производить его замену в соответствии с регламентом завода-изготовителя станка. Для подшипников, работающих в системе циркуляционной смазки, обязательна чистота масла, что обеспечивается штатными фильтрами. Перед длительным простоем оборудования рекомендуется прокрутить шпиндель для распределения смазки по рабочим поверхностям подшипника 3182120.

Ремонт, как правило, подразумевает полную замену подшипника 3182120. Восстановление (перешлифовка дорожек, замена роликов) высокоточных подшипников такого класса силами обычного ремонтного цеха экономически нецелесообразно и не гарантирует возврата исходных характеристик. При демонтаже и монтаже нового подшипника 3182120 необходимо использовать специальные съёмники и оправки, исключающие перекосы и ударные нагрузки. Критически важна правильная регулировка натяга конической посадки – он должен исключать люфт, но не вызывать чрезмерного предварительного натяга, ведущего к перегреву. После установки необходимо произвести обкатку шпиндельного узла на пониженных оборотах со смазкой.

Ремкомплект или ЗИП

Для подшипника 3182120 как цельного узла ремонтный комплект в классическом понимании не предусмотрен, так как подшипник меняется целиком. Однако, обслуживание всего шпиндельного узла, в который он установлен, может потребовать замены сопутствующих быстроизнашиваемых деталей (РТИ). К ним относятся уплотнительные манжеты и сальники, предотвращающие вытекание смазки и попадание загрязнений в узел с подшипником 3182120. Также в регламентных работах может потребоваться замена крепёжных элементов (стопорных винтов, гаек). Заказ оригинальных уплотнений и крепежа для конкретной модели станка 16К20 или 1К62 обеспечит корректную работу узла после ремонта.

Аналоги устройства

Подшипник 3182120 имеет полное импортное обозначение, соответствующее международной классификации: NN3020K (обязательная буква «K» указывает на коническое отверстие 1:12). Следующие модели по типоразмеру и характеристикам являются функциональными аналогами для замены в шпинделе станка 16К20:
1. 2-3182120К – двухрядный радиальный роликовый, класс точности 2, с коническим отверстием.
2. 4-3182120К – двухрядный радиальный роликовый, класс точности 4, с коническим отверстием.
3. NN3020K/C3 – аналог с увеличенным радиальным зазором для работы в условиях повышенных температур.
4. NN3020K/P5 – аналог с повышенным классом точности (прецизионный).
5. NN3020K/SP – аналог сверхпрецизионного класса для высокоскоростных шпинделей.

Условное обозначение

Экономические выгоды

Инвестиция в качественный подшипник 3182120 для станка 16К20 быстро окупается. Снижение биения шпинделя ведёт к повышению качества продукции, уменьшению процента брака и снижению износа режущего инструмента. Минимизация вибрации продлевает жизнь всему шпиндельному узлу и смежным механизмам станка, сокращая частоту и стоимость последующих ремонтов. Предотвращение внезапного отказа подшипника избавляет от дорогостоящих простоев производства. Таким образом, правильный выбор подшипника 3182120 напрямую влияет на общую эффективность (ROI) вашего металлообрабатывающего оборудования.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры подшипника 3182120 для станка 16К20 стандартизированы: наружный диаметр (D) – 150 мм, внутренний диаметр (d) – 100 мм, ширина (B) – 37 мм. Тип присоединения – посадка внутреннего кольца на коническую шейку шпинделя (конусность 1:12). Наружное кольцо запрессовывается в корпус шпиндельной бабки. Такая компактная конструкция при высокой грузоподъёмности идеально подходит для монтажа в ограниченном пространстве передней опоры шпинделя токарного станка. При установке необходимо строго соблюдать соосность посадочных мест и использовать специальные монтажные оправки, чтобы не повредить кольца и тела качения подшипника 3182120.

Примеры заказа

Подшипник 3182120 класс 4 – стандартное исполнение для ремонта большинства станков 16К20, обеспечивающее необходимую точность.

Модель 2-3182120К – высокоточное исполнение для восстановительного ремонта или модернизации станка, где предъявляются повышенные требования к биению шпинделя.

NN3020K/P5 – импортный аналог прецизионного класса для ответственных применений в металлообработке.

Адаптация к российским условиям

Подшипник 3182120 для токарного станка 16К20 изначально проектировался для работы в условиях отечественной промышленности. Он совместим с широко распространёнными в РФ индустриальными маслами по ГОСТ (И-20А, И-40А и др.), а его стальной корпус и термообработанные ролики рассчитаны на стабильную работу в широком диапазоне цеховых температур – от холодной зимы до жаркого лета. Упрочнённая конструкция и запас прочности позволяют ему достойно работать на промышленных предприятиях России и стран СНГ, где условия эксплуатации могут быть далеки от идеальных.

Работа в экстремальных условиях

Хотя штатные условия для подшипника 3182120 – это цех с контролируемой температурой, его конструкция обладает определённым запасом. При использовании специальных низкотемпературных смазок он может сохранять работоспособность при температурах до -40°C, что актуально для неотапливаемых производственных помещений в зимний период. Коррозионностойкие исполнения или правильная консервация узла позволяют эксплуатировать оборудование в условиях повышенной влажности. Совместимость с разнообразными отечественными рабочими жидкостями по ГОСТ делает подшипник 3182120 незаменимым при ремонте станков на удалённых объектах, где доступ к специфическим импортным материалам ограничен. Простая и надёжная конструкция позволяет производить диагностику и замену силами квалифицированных механиков прямо на месте.

Возможность работы на Марсе или Луне

Если представить гипотетический марсианский токарный цех, то для шпинделя станка, обрабатывающего местные породы, потребовался бы именно такой надёжный опорный узел. Подшипник 3182120 для токарного станка 16К20, с его устойчивостью к перепадам температур (на Марсе от -125°C до +20°C), способностью работать в условиях разреженной атмосферы (при герметичном узле смазки) и воспринимать высокие ударные нагрузки, теоретически мог бы стать основой внеземного машиностроения. Его запас прочности и проверенная конструкция – те самые качества, которые ценятся в условиях, где ремонт затруднён.

Часто задаваемые вопросы

Какой подшипник 3182120 нужен для моего станка 16К20?
Для большинства ремонтов достаточно подшипника 3182120 4-го класса точности. Если станок используется для высокоточной обработки или есть повышенные требования, рекомендуется 2-й класс или импортный аналог NN3020K класса P5. Точную спецификацию можно уточнить в паспорте станка или у нашего инженера-консультанта по телефону Контакты.

Чем отличается подшипник 3182120 от NN3020K?
Это разные обозначения одного и того же подшипника. 3182120 – отечественное обозначение по ГОСТ, NN3020K – международное (ISO). Буква «K» в импортном обозначении обязательна, она указывает на коническое отверстие 1:12.

Что входит в гарантию на подшипник 3182120?
На оригинальный подшипник 3182120 под брендом Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов материала и изготовления при условии правильного монтажа и эксплуатации.

Как осуществляется доставка подшипника 3182120 в мой город?
Доставка по России и странам СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) осуществляется транспортными компаниями. Мы предлагаем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Срок и стоимость доставки рассчитываются индивидуально после оформления заказа.
