Подшипник 3182128 для токарного станка 1М63

Подшипник 3182128 — это двухрядный роликовый радиальный подшипник высокой точности, предназначенный для установки в шпиндель токарно-винторезного станка 1М63 и его аналогов. Обеспечивает минимальное биение и высокую динамическую грузоподъемность, что критично для точной металлообработки. Изделие отличается долговечностью и стабильностью работы при высоких радиальных нагрузках и скоростях вращения.

Описание и назначение

Подшипник 3182128 является ключевым компонентом шпиндельного узла токарного станка 1М63, а также может использоваться в других моделях, таких как ДИП 300. Основная задача этого двухрядного роликового подшипника — обеспечить точное вращение шпинделя с минимальным радиальным биением, что напрямую влияет на качество обработки деталей. Конструктивно подшипник 3182128 выполнен с короткими цилиндрическими роликами, что позволяет выдерживать высокие радиальные нагрузки при сравнительно компактных габаритах.

Отличительными особенностями подшипника для токарного станка 1М63 являются коническое внутреннее кольцо (посадочное отверстие 1:12) и безбортовое наружное кольцо. Коническая посадка обеспечивает надежное крепление и точную регулировку зазора, а отсутствие бортов на внешнем кольце позволяет внутреннему кольцу с роликами перемещаться в осевом направлении, компенсируя температурные расширения и обеспечивая равномерное распределение нагрузки. Для продления срока службы в конструкции предусмотрены канавки и отверстия для подачи смазки (в модификации с индексом К).

Подшипник 3182128 для токарного станка 1М63 производится в высоких классах точности (например, P5, P6), что делает его пригодным для использования в прецизионном оборудовании. Он рассчитан на работу при скоростях вращения до 4300 об/мин и способен выдерживать динамическую нагрузку до 305 кН. Эти характеристики делают его незаменимым при ремонте и модернизации металлообрабатывающих станков.

Вес, габариты, код ТН ВЭД, ГОСТ

Немного о точности

Если бы подшипник 3182128 для токарного станка 1М63 участвовал в соревнованиях по балансировке, он бы занял первое место с большим отрывом. Его способность вращаться без биения на высоких скоростях напоминает работу идеального волчка, который никогда не падает.

Технические характеристики

Принцип работы

Подшипник 3182128 работает по принципу роликового качения, где радиальная нагрузка от шпинделя передается через внутреннее кольцо на ролики, а затем на наружное кольцо, которое установлено в корпусе шпиндельной бабки. Благодаря двум рядам роликов нагрузка распределяется равномерно, что увеличивает грузоподъемность и снижает контактные напряжения.

Коническое внутреннее отверстие позволяет плотно посадить подшипник на коническую шейку шпинделя, обеспечивая натяг, который исключает проворачивание. Безбортовое наружное кольцо дает возможность внутреннему кольцу с роликами смещаться в осевом направлении, что компенсирует тепловые деформации и неточности монтажа. Такая конструкция гарантирует сохранение точности вращения даже при длительной работе под нагрузкой.

Подача смазки через канавки и отверстия (в модификации К) снижает трение и износ, отводя тепло от зоны контакта. Правильная смазка и монтаж — ключевые факторы долгой и безотказной работы подшипника 3182128 в токарном станке 1М63.

Типичная ошибка при монтаже

Самая частая ошибка при установке подшипника 3182128 — неправильная регулировка осевого зазора. Из-за конической посадки необходимо тщательно контролировать усилие затяжки, чтобы не произошло перетяжки, которая ведет к чрезмерному предварительному натягу, перегреву и преждевременному выходу подшипника из строя. Всегда следуйте инструкциям производителя станка и используйте динамометрический ключ.

Температурный режим и срок службы

Рабочий температурный диапазон подшипника 3182128 зависит от типа применяемой смазки и условий эксплуатации. При использовании стандартных консистентных смазок допустима работа в диапазоне от –30°C до +120°C. При более высоких температурах требуется специальная термостойкая смазка.

Срок службы подшипника для токарного станка 1М63 при правильном монтаже и регулярном обслуживании может достигать нескольких лет даже в условиях интенсивной работы. Основные факторы, влияющие на ресурс: чистота рабочей среды (отсутствие абразивных частиц), качество и регулярность смазки, соблюдение нагрузочного режима и температурных условий.

Область применения

Подшипник 3182128 широко используется в различных отраслях промышленности, где требуется высокая точность вращения и надежность. В машиностроении и автомобильной промышленности он устанавливается в шпиндели токарных, фрезерных и шлифовальных станков. В металлообработке и деревообработке обеспечивает точность обработки деталей. В химической и текстильной промышленности может применяться в высокоскоростном оборудовании. В строительстве и ЖКХ — в насосном и компрессорном оборудовании. В горнодобывающей и нефтегазовой отраслях — в приводных механизмах буровых установок и конвейеров.

В токарном станке 1М63 подшипник 3182128 является критически важным элементом шпинделя, обеспечивая точное вращение патрона с заготовкой, что непосредственно влияет на качество точения и резьбонарезания.

Современные технологии

Подшипник 3182128, как и многие современные компоненты, может быть интегрирован в системы Industry 4.0. Датчики вибрации и температуры, установленные на корпус подшипника, позволяют в режиме реального времени отслеживать его состояние, прогнозировать сроки обслуживания и предотвращать внезапные отказы. Это особенно важно при использовании в автоматизированных линиях с коботами и ПЛК-управлением, где простой оборудования недопустим.

Обслуживание и ремонт

Для продления срока службы подшипника 3182128 необходимо регулярно проверять состояние смазки и при необходимости производить её замену. Рекомендуется использовать только рекомендованные производителем смазочные материалы. Также важно контролировать температурный режим работы и уровень вибраций.

Наиболее изнашиваемыми элементами являются ролики и дорожки качения, а также уплотнения (если они есть). При появлении повышенного шума, вибрации или нагрева подшипник требует диагностики и, возможно, замены.

Ремкомплект или ЗИП

Ремонтный комплект для подшипника 3182128 обычно включает в себя быстроизнашиваемые детали: ролики, сепаратор (если он разборный), уплотнительные элементы (при наличии), а также смазку. Однако часто подшипники этого типа не ремонтируются, а заменяются целиком. При этом можно заказать оригинальный ЗИП у производителя, который может поставлять отдельные компоненты для восстановительного ремонта в специализированных мастерских.

Аналоги устройства

Существуют различные аналоги и варианты исполнения подшипника 3182128, различающиеся по классу точности, наличию смазочных канавок и материалу. Например:

3182128K — с канавками и отверстиями для смазки.

3182128P5 — класс точности P5.

3182128P6 — класс точности P6.

Аналоги с цилиндрическим отверстием (серия 282000) для других типов посадок.

Подшипники с увеличенной динамической грузоподъемностью до 350 кН.

При выборе аналога важно учитывать посадочные размеры и технические требования оборудования.

Условное обозначение

Дополнительные буквенные индексы могут указывать на класс точности, наличие смазочных элементов и т.д.

Экономические выгоды

Использование оригинального подшипника 3182128 для токарного станка 1М63 позволяет значительно снизить простои оборудования, связанные с частой заменой некачественных аналогов. Высокая точность вращения повышает качество обработки и снижает процент брака. Долгий срок службы и надежность уменьшают затраты на ремонт и техническое обслуживание, что в итоге улучшает окупаемость (ROI) всего станка.

Изображения

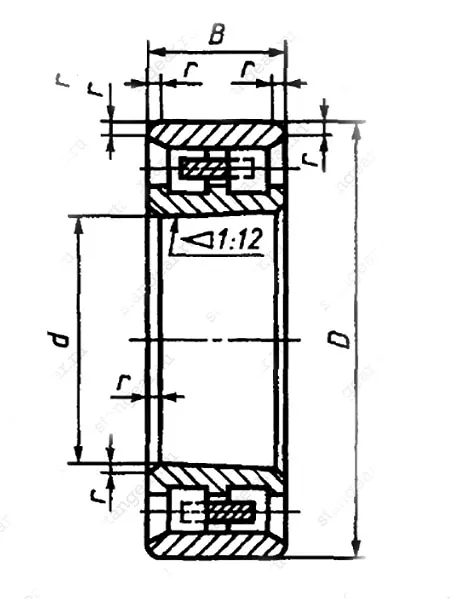

Габаритные и присоединительные размеры

Габаритные размеры подшипника 3182128: диаметр внутренний 140 мм, наружный 210 мм, ширина 53 мм. Тип присоединения — коническое отверстие с конусностью 1:12, что требует соответствующей конической шейки на шпинделе. Монтаж производится с натягом, для чего используются специальные гайки или гидравлические прессы. При установке в ограниченном пространстве необходимо учитывать, что для демонтажа потребуется съемник, так как подшипник сидит плотно.

Примеры заказа

Пример 1: Подшипник 3182128-K-P5 — подшипник с канавками для смазки, класс точности P5.

Пример 2: Подшипник 3182128-P6 — высокоточный подшипник класса P6 для прецизионных станков.

Пример 3: Подшипник 3182128 стандартный — базовая модификация для ремонта шпинделя станка 1М63.

Адаптация к российским условиям

Подшипник 3182128 адаптирован для работы в широком диапазоне температур, характерных для России и стран СНГ. Он совместим с отечественными смазочными материалами, соответствующими ГОСТ. Конструкция устойчива к вибрациям и возможным нестабильностям в работе оборудования. Изделие готово к эксплуатации в сложных условиях промышленных предприятий и ЖКХ по всей территории РФ и СНГ.

Работа в экстремальных условиях

Подшипник 3182128 может работать в экстремальных условиях, например, при температурах окружающей среды до –40°C (с использованием низкотемпературной смазки) и до +150°C (с термостойкой смазкой). Он совместим с отечественными рабочими жидкостями, включая индустриальные масла по ГОСТ. При правильном монтаже и обслуживании возможен ремонт и замена даже в полевых условиях, что важно для удаленных объектов.

Возможность работы на Марсе или Луне

Теоретически подшипник 3182128 мог бы работать на Марсе или Луне, если бы был защищен от космического вакуума и экстремальных температур. Его герметичность и способность работать в широком температурном диапазоне (при соответствующей смазке) сделали бы его пригодным для механизмов марсоходов или лунных станций. Конечно, потребовалось бы специальное покрытие и материалы, устойчивые к космической радиации, но сама конструкция подшипника обладает достаточным запасом прочности.

Часто задаваемые вопросы

Какой срок доставки подшипника 3182128 в мой город?
Доставка по России и странам СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) осуществляется транспортными компаниями. В Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону срок доставки обычно составляет 1-3 дня после отгрузки со склада.

Какой класс точности у подшипника 3182128?
Подшипник 3182128 производится в высоких классах точности, обычно P5 или P6, что обеспечивает минимальное биение и высокую точность вращения шпинделя.

Можно ли использовать подшипник 3182128 в других станках, кроме 1М63?
Да, подшипник 3182128 подходит для других моделей станков с аналогичными посадочными размерами и требованиями, например, для станков ДИП 300 и некоторых других токарных и шлифовальных станков.

Какая гарантия на подшипник 3182128?
Гарантия на подшипник 3182128 от производителя Гидромаш составляет 12 месяцев при соблюдении условий эксплуатации и монтажа.

Почему выбирают «Гидромаш»

Компания «Гидромаш» предлагает купить оригинальный подшипник 3182128 для токарного станка 1М63 с гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка осуществляется по всей России и странам СНГ в кратчайшие сроки. Наши цены от производителя, а качество подтверждено сертификатами. Выбирая подшипник 3182128 от Гидромаш, вы получаете надежный компонент для вашего оборудования с полной технической поддержкой.
