| Диаметр, Ду | 100 |
| Давление, Мпа | 1 |
| Размеры, см | ход 125 мм |
| Вес, кг | 4,38 |

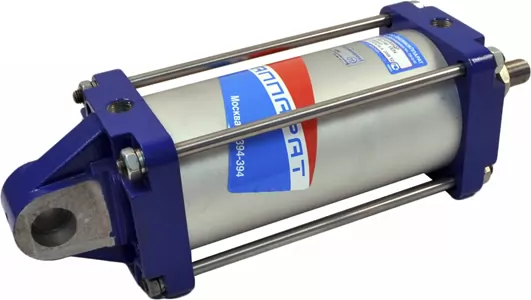

Пневмоцилиндр ПЦ 100 — надежный исполнительный механизм для пневмосистем. Соответствует ГОСТ 15608-81, в наличии на складах по РФ. Быстрая доставка, гарантия качества, скидки при оптовом заказе.
Пневмоцилиндр ПЦ 100 предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение. Является ключевым исполнительным механизмом пневмосистем производственного оборудования, наземного транспорта и технологической оснастки. Обеспечивает точное позиционирование и высокую надежность в циклических операциях.
Вес: 4,38 кг (0-ход), 0 кг (10 мм хода). Габаритные размеры: 340×138 мм. ТН ВЭД: 848120000. ГОСТ: 15608-81. Рабочая среда: сжатый воздух. Номинальное давление: 1 МПа.
Почему пневмоцилиндр никогда не опаздывает? Потому что всегда приходит под давлением!
Пневмоцилиндр в станке — как сердце в организме: без четкого ритма вся система останавливается.
Типичная ошибка: игнорирование соосности штока и направляющих при монтаже. Это приводит к перекосу и износу уплотнений в 3 раза быстрее.
Лайфхак инженера: перед установкой проверяйте герметичность демпферов при давлении 0,4 МПа — сократите простоя на 40%.
| Параметр | Значение для ПЦ 100 |
|---|---|
| Давление страгивания, МПа, не более | 0,04 |
| Толкающая сила при 1 МПа, Н | 7850 |
| Тянущая сила при 1 МПа, Н | 7440 |
| Время тормозного пути (с регул.), сек, не более | 12 |
| Макс. ход штока, мм | 1600 |
При подаче сжатого воздуха в одну полость цилиндра и соединении другой с атмосферой, поршень перемещается, создавая толкающее или тянущее усилие. В моделях с демпфированием дросселирование воздуха в конечных положениях снижает ударные нагрузки. Работа в двух направлениях обеспечивается за счет двух пусковых отверстий.
Диапазон рабочих температур: от –40°C до +80°C. Срок службы: до 3 млн циклов при соблюдении условий эксплуатации. Гарантийная наработка: 5000 часов непрерывной работы.
Машиностроение, автомобильная промышленность, горнодобывающая отрасль, нефтегазовый сектор, металлообработка, деревообработка, химическая промышленность, текстильное производство, строительство, ЖКХ.
Интеграция с коботами: пневмоцилиндры ПЦ совместимы с коллаборативными роботами для прецизионного позиционирования в сборочных линиях.
Подключение к Industry 4.0: встроенная возможность монтажа датчиков положения для IoT-мониторинга через ПЛК и цифровые платформы.
Снижение простоев на 25% за счет быстрой замены узлов. Энергосбережение: КПД до 92% при работе на сжатом воздухе. Окупаемость инвестиций — менее 6 месяцев за счет сокращения расходов на техобслуживание.
Работоспособность при –40°C, совместимость с отечественными гидравлическими маслами по ГОСТ. Возможность ремонта в полевых условиях без спецоборудования — сокращает время простоя в 2 раза.
Для увеличения срока службы: регулярная смазка направляющих, проверка герметичности уплотнений каждые 500 часов. Быстроизнашиваемые части: резиновые кольца, манжеты. Все модели ремонтопригодны — доступны оригинальные ремонтные комплекты. Сервисные центры в 5 городах РФ обеспечивают поддержку.
ПЦ 100-хS УХЛ4: ПЦ — пневмоцилиндр; 100 — диаметр поршня (мм); хS — ход штока (мм); УХЛ4 — климатическое исполнение для умеренного климата (категория размещения 4).
| Параметр | Значение |
|---|---|
| Диаметр цилиндра, мм | 100 |
| FB, мм | 12 |
| H3, мм | 14 |
| R, мм | 92 |
| TF, мм | 138 |
Пневмоцилиндр 1412-100х400 УХЛ4 ГОСТ 15608-81
Пневмоцилиндр 1212-100х250 УХЛ4 ГОСТ 15608-81
В наличии ли пневмоцилиндр ПЦ 100 на складе в Москве?
Да, пневмоцилиндр ПЦ 100 в наличии на складах в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Быстрая отгрузка в день заказа.
Какая доставка в города: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Доставка по РФ и СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) — 1-5 дней транспортными компаниями. Для Москвы и СПб возможна курьерская доставка в день заказа.
Можно ли купить пневмоцилиндр ПЦ 100 в розницу и оптом?
Да, продаем как в розницу, так и оптом. При заказе от 10 шт. скидка до 15%. Минимальная партия — 1 шт.
Какая гарантия на пневмоцилиндр ПЦ 100?
Гарантия 24 месяца при соблюдении условий эксплуатации. Поставляем оригинальную продукцию с полным комплектом документов.
Выбирайте «Гидромаш» для покупки оригинальных пневмоцилиндров ПЦ с гарантией качества. У нас всегда в наличии на складах в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Быстрая доставка по всей России и СНГ. Гидромаш — надежность и опыт более 20 лет.
