П-КВБ-4А-Пневмоклапан быстрого выхлопа П-КВБ-4А

Пневмоклапан П-КВБ-4А Гидромаш — это компактное устройство для эффективного и быстрого сброса воздуха из рабочей полости пневмоцилиндра или иного привода. За счёт уменьшения сопротивления выхлопной линии, пневмоклапан быстрого выхлопа П-КВБ-4А значительно повышает скорость обратного хода исполнительного механизма. Он предназначен для работы со сжатым воздухом, обеспечивая надёжность и долгий срок службы в составе пневмосистем различных отраслей промышленности.

Описание и назначение

Пневмоклапан быстрого выхлопа П-КВБ-4А является ключевым элементом для оптимизации работы пневмоприводов. Его основное назначение — ускорить обратный ход поршня цилиндра, сокращая время рабочего цикла и повышая производительность оборудования. Принцип прост: вместо того чтобы воздуху из полости привода проходить длинный путь через управляющий распределитель и дросселирующие элементы, пневмоклапан быстрого выхлопа П-КВБ-4А сбрасывает его в атмосферу напрямую, по максимально короткому пути. Это позволяет значительно повысить быстродействие.

Основное преимущество пневмоклапана быстрого выхлопа П-КВБ-4А от Гидромаш — его непосредственная установка на штоковую или поршневую полость пневмоцилиндра. За счёт применения пневмоклапана быстрого выхлопа П-КВБ-4А достигается максимальный эффект. Данное устройство работает в диапазоне давлений от 0.1 до 1.0 МПа (номинальное давление 1.0 МПа) и предназначено для работы с очищенным сжатым воздухом, содержащим распылённое масло. Это делает пневмоклапан П-КВБ-4А востребованным в роботизированных комплексах, манипуляторах, станках с ЧПУ и другом промышленном оборудовании, где важен каждый миллисекунд цикла.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда клапан нужен как открытое окно

Работа пневмоклапана быстрого выхлопа П-КВБ-4А похожа на ситуацию, когда вместо того чтобы выходить через узкую дверь в длинный коридор, вы сбрасываете ненужную вещь прямо в открытое окно. Цель — убрать преграду на пути и сделать процесс максимально быстрым. Именно так пневмоклапан П-КВБ-4А поступает со сжатым воздухом, «выбрасывая» его наружу по кратчайшему пути.

Технические характеристики

Принцип работы

Пневмоклапан быстрого выхлопа П-КВБ-4А имеет три основных порта: подвод (Р), выход к приводу (А) и выхлоп в атмосферу (R или Т). В исходном состоянии, когда на входной порт Р давление не подано, порт А пневмопривода соединён с атмосферным портом R. При подаче управляющего давления на порт Р, клапан внутри устройства перемещается, перекрывая сообщение порта А с атмосферой и открывая проход от Р к А. Воздух поступает в привод, совершая рабочий ход.

Главный эффект работы пневмоклапана быстрого выхлопа П-КВБ-4А проявляется при сбросе давления. Когда давление на входе Р падает, клапан под действием давления из полости привода или возвратной пружины перемещается в исходное положение. При этом порт А мгновенно соединяется с атмосферным портом R, минуя длинные трубопроводы и дроссели распределителя. Сжатый воздух из полости пневмоцилиндра сбрасывается напрямую, обеспечивая высокую скорость обратного хода.

Благодаря такому принципу действия, пневмоклапан быстрого выхлопа П-КВБ-4А становится незаменимым для повышения быстродействия систем, где обратный ход должен быть максимально быстрым — зажимные механизмы, откидные крышки, ударные пневмомолоты.

Не наступайте на шланг: типичная ошибка монтажа

Самая частая ошибка при установке пневмоклапана быстрого выхлопа — его подключение к поршневой полости, в то время как основную выгоду он даёт именно на штоковой. Установив пневмоклапан П-КВБ-4А на штоковую полость цилиндра, вы обеспечиваете ускоренный и безопасный сброс давления при его втягивании, что критично для многих операций. Перед монтажом убедитесь, что клапан установлен как можно ближе к цилиндру, а выхлопной порт не забит и не пережат.

Температурный режим и срок службы

Пневмоклапан быстрого выхлопа П-КВБ-4А предназначен для работы в условиях умеренного и холодного климата (исполнение УХЛ и О). Типовой температурный диапазон окружающей среды и рабочей среды — от -10°C до +50°C, но с учётом адаптации конструкции и материалов возможна работа и в более широких пределах. Основным фактором, влияющим на ресурс устройства, является качество подаваемого воздуха.

Срок службы пневмоклапана быстрого выхлопа П-КВБ-4А в значительной степени зависит от чистоты рабочей среды. Наличие конденсата, твёрдых частиц и агрессивных примесей ускоряет износ уплотнений и подвижного клапана. При соблюдении требований к очистке воздуха (не грубее 10 класса) и наличии смазки в виде распылённого масла, ресурс работы изделия составляет, как правило, не менее нескольких миллионов циклов. Это делает приобретение пневмоклапана быстрого выхлопа П-КВБ-4А экономически выгодным решением.

Область применения

Пневмоклапан быстрого выхлопа П-КВБ-4А находит широкое применение в машиностроении и автомобильной промышленности — в составе автоматических линий, сборочных роботов, пневмозажимных патронов. В горнодобывающей промышленности и нефтегазовой отрасли такие клапаны используются в приводах запорной арматуры и аварийных отсекателях. В металлообработке и деревообработке он ускоряет циклы прессов, гильотин, подъёмных механизмов станков.

Химическая промышленность и текстильная промышленность используют пневмоклапан П-КВБ-4А в системах управления заслонками, задвижками и исполнительными механизмами, где важна скорость срабатывания. В строительстве и ЖКХ такие устройства применяются в системах управления шлагбаумами, воротами, а также в компрессорном оборудовании для минимизации времени холостого хода. Повсеместное применение данного типа клапанов обусловлено их простотой, надёжностью и значительным приростом производительности пневмосистем, что делает покупку пневмоклапана быстрого выхлопа П-КВБ-4А оправданной инвестицией.

Современные технологии

В эпоху Industry 4.0 пневмоклапан быстрого выхлопа П-КВБ-4А интегрируется в цифровые системы управления. Его работа может отслеживаться через датчики давления и положения, подключенные к ПЛК, что позволяет осуществлять предиктивное обслуживание. При совместной работе с коботами, задача пневмоклапана П-КВБ-4А — обеспечить максимально быстрое и чёткое движение захвата. Данные о циклах срабатывания передаются в общую IoT-сеть для анализа износа и планирования замены ЗИП, минимизируя простой оборудования.

Обслуживание и ремонт

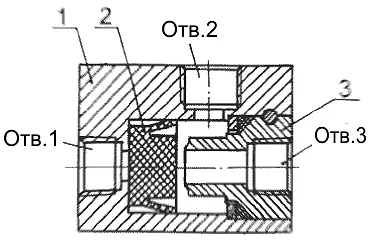

Для продления срока службы пневмоклапана быстрого выхлопа П-КВБ-4А необходимо соблюдать рекомендации по качеству воздуха и регулярно проверять состояние фильтров и осушителей в пневмосети. Основным быстродействующим узлом является гибкий лепестковый клапан, отвечающий за переключение потоков. Этот элемент подвержен механическому износу при наличии абразивных частиц или чрезмерной вибрации.

Рекомендуется периодически проводить внешний осмотр соединений на предмет утечек воздуха. Плановое обслуживание должно включать проверку свободного хода клапана и отсутствия залипания. Простота конструкции пневмоклапана быстрого выхлопа П-КВБ-4А позволяет при необходимости быстро провести его замену, что минимизирует простой технологической линии.

Ремкомплект или ЗИП

В состав ремкомплекта для пневмоклапана быстрого выхлопа П-КВБ-4А в первую очередь входит основное резинотехническое изделие (РТИ) — уплотнительное кольцо подвижного клапана. Также в комплекте могут присутствовать возвратная пружина, сам лепестковый клапан и уплотнительные прокладки для присоединительных резьб. Заказ оригинального ЗИП для пневмоклапана быстрого выхлопа П-КВБ-4А у производителя Гидромаш обеспечивает идеальное соответствие размеров и материалов, гарантируя восстановление рабочих характеристик устройства.

Аналоги устройства

На рынке представлены аналогичные по функционалу устройства с различными характеристиками. Например, модели с условным проходом 6 мм и присоединением К1/4" для больших расходов. Существуют варианты с условным проходом 10 и 16 мм для крупных пневмоцилиндров. Можно найти исполнения с фланцевым, а не резьбовым подключением для ответственных систем. Встречаются модели, совмещённые с дросселями для регулировки скорости и сброса. Также есть аналоги в компактном корпусе для монтажа на микроприводах в робототехнических решениях.

Условное обозначение

Экономические выгоды

Применение пневмоклапана быстрого выхлопа П-КВБ-4А ведёт к прямым экономическим выгодам. Сокращение времени цикла на десятки и сотни миллисекунд позволяет увеличить выпуск продукции без модернизации основного оборудования. Снижение пиковых нагрузок на силовые элементы привода за счёт плавного сброса давления продлевает их ресурс и уменьшает затраты на ремонт. В итоге, ROI от установки даже одного пневмоклапана П-КВБ-4А может достигать нескольких месяцев за счёт роста производительности и снижения простоев.

Изображения

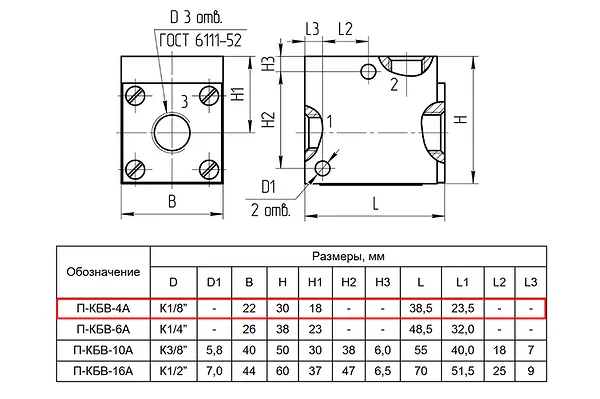

Габаритные и присоединительные размеры

Пневмоклапан быстрого выхлопа П-КВБ-4А обладает малыми габаритами благодаря латунному или алюминиевому корпусу. Основные посадочные размеры определяются резьбовым подключением К1/8" (коническая резьба по ГОСТ 6111), что обеспечивает надёжное герметичное присоединение к пневмотрубопроводу или непосредственно к цилиндру через тройник или переходник. Его конструкция позволяет устанавливать пневмоклапан быстрого выхлопа П-КВБ-4А в стеснённых условиях, в непосредственной близости от привода, что и является оптимальным с точки зрения эффективности.

Примеры заказа

Пример заказа: Модель П-КВБ-4А — базовое исполнение клапана быстрого выхлопа с условным проходом 4 мм и резьбой К1/8", для работы на номинальном давлении 1 МПа.

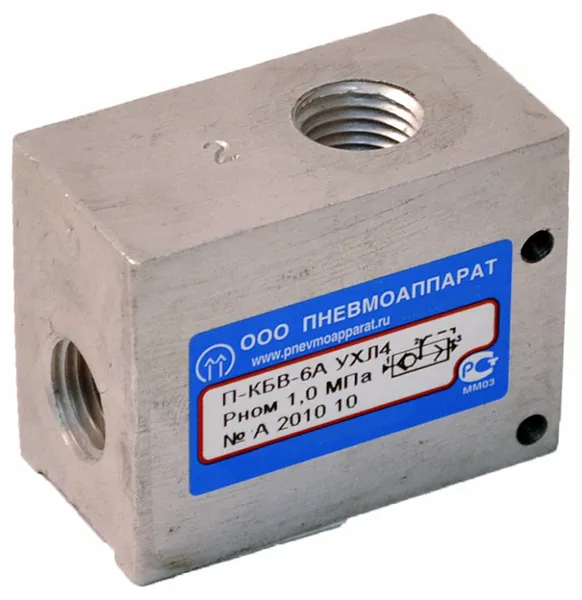

Модель П-КВБ-6А — клапан быстрого выхлопа с условным проходом 6 мм (резьба К1/4") для систем с большим расходом воздуха.

Адаптация к российским условиям

Пневмоклапан быстрого выхлопа П-КВБ-4А от Гидромаш адаптирован к эксплуатации в широком диапазоне российских климатических условий, от умеренных до холодных. Конструкция и материалы подобраны для устойчивой работы с отечественными пневмораспределителями и компонентами. Устройство рассчитано на работу с воздушными смесями, соответствующими отечественным стандартам, включая ГОСТы на рабочую среду. Это делает покупку пневмоклапана П-КВБ-4А удачным выбором для модернизации и ремонта оборудования на предприятиях России и стран СНГ.

Работа в экстремальных условиях

Пневмоклапан быстрого выхлопа П-КВБ-4А способен функционировать при температурах окружающей среды, характерных для большинства регионов России и СНГ. При необходимости применения в особо холодных условиях (до -40°C) требуются специальные морозостойкие исполнения уплотнений. Устойчивость к вибрации (I степень по ГОСТ 28988) позволяет использовать его на подвижном оборудовании, горных машинах, транспортерах.

Возможность работы на Марсе или Луне

Теоретически, пневмоклапан быстрого выхлопа П-КВБ-4А мог бы найти применение в марсианской или лунной программе, если бы задачи требовали быстрого перемещения масс в условиях вакуума или разреженной атмосферы. Его способность моментально сбрасывать давление была бы особенно ценна для систем аварийной разгерметизации или перемещения манипуляторов. Правда, пришлось бы заменить рабочую среду с воздуха на инертный газ и повысить требования к температурному диапазону, но принцип «кратчайшего пути для сброса» остался бы неизменным, доказывая универсальность идеи.

Почему выбирают «Гидромаш»

Заказывая пневмоклапан быстрого выхлопа П-КВБ-4А у нас, вы приобретаете оригинальную и сертифицированную продукцию бренда Гидромаш с гарантией качества и официальной гарантией 12 месяцев. Мы обеспечиваем выгодную цену, возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку по всей России и странам СНГ. Чтобы купить пневмоклапан быстрого выхлопа П-КВБ-4А, просто оставьте заявку или позвоните нам. Наши специалисты всегда готовы помочь с подбором оборудования для ваших задач.
