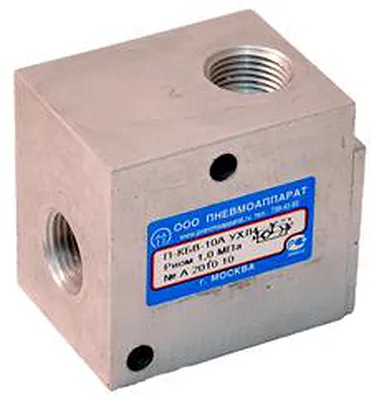

П-КВБ-10А-Пневмоклапан быстрого выхлопа П-КВБ-10А
Описание
Пневмоклапаны П-КБВ быстрого выхлопа с условным проходом 4; 6; 10 и 16 мм предназначены для увеличения быстродействия пневматического привода путем уменьшения сопротивления выхлопной линии.
Рабочая среда - сжатый воздух
давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2/с при температуре 50оС с концентрацией из расчета 2…4 капли на 1 м3 воздуха, приведенного к условиям по ГОСТ 19862.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
Устройство и работа.

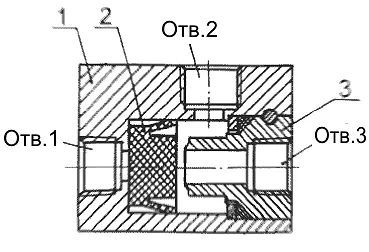

Пневмоклапан быстрого выхлопа состоит из основных деталей: корпуса 1, клапана 2 и втулки 3.
Отверстие (1) предназначено для подвода сжатого воздуха.
Отверстие (2) предназначено для соединения с пневматическим приводом.
Отверстие (3) предназначено для отвода сжатого воздуха в атмосферу.
В исходном положении пневмоклапана в отверстие (1) сжатого воздуха нет. Отверстие (2) соединено с отверстием (3).
После подачи давления
в отверстие (1) сжатый воздух перемещает клапан в крайнее положение, отгибает лепесток клапана от цилиндрической поверхности корпуса и проходит в отверстие (2), при этом отверстие (3) перекрывается.
После снятия давления с отверстия (1) клапан возвращается сжатым воздухом в исходное положение, а отверстие (2) соединяется с отверстием (3).
При этом сжатый воздух из полости пневматического привода сбрасывается в атмосферу по кратчайшему пути.
Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.
Пневмоклапан может быть установлен в любом пространственном положении.
Пневмоклапан П-КБВ-10А крепится двумя винтами М5. Пневмоклапан П-КБВ-16А крепится двумя винтами М6.

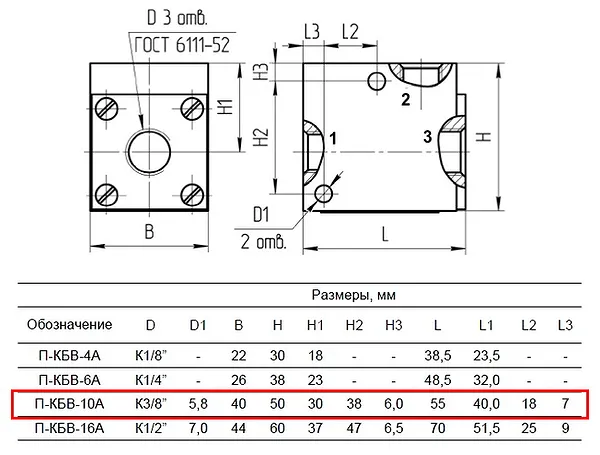

Основные характеристики пневмоклапана быстрого выхлопа П-КБВ:
| Значения для исполнения | ||||
| П-КБВ-4А | П-КБВ-6А | П-КБВ-10А | П-КБВ-16А | |
| Условный проход, мм | 4 | 6 | 10 | 16 |
| Присоединение | К1/8 | К1/4 | К3/8 | К1/2 |
| Номинальное давление, МПа | 1,0 | |||
| Минимальное давление, МПа | 0,1 | |||
| Пропускная способность при наполнении по ГОСТ 14691, Кv, м3/час, не менее | 0,3 | 0,8 | 2,5 | 4,0 |
| Пропускная способность при выхлопе по ГОСТ 14691, Кv, м3/час, не менее | 0,6 | 1,6 | 3,0 | 5,8 |
| Масса, кг | 0,07 | 0,11 | 0,25 | 0,40 |
 |
 |
