| Диаметр, Ду | М33х2, М22х1,5 |
| Расход | 5,3 л/мин. |
| Давление, Мпа | 16 |
| Мощность | 2,8 |
| Размеры, см | 20х12,4х11,6 |
| Вес, кг | 9,7 |
Насос пластинчатый НПл 5/16 — надежное решение для гидравлических систем промышленного оборудования. Быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Гарантия 12 месяцев, техническая поддержка, доставка по РФ и СНГ. Закажите сегодня и получите консультацию инженера бесплатно!

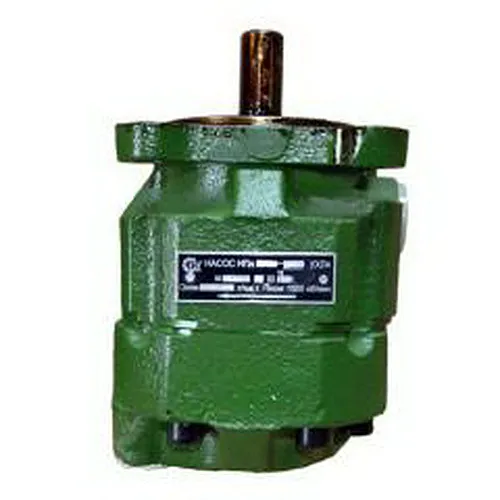

Насос пластинчатый НПл 5/16 предназначен для подачи рабочей жидкости в гидросистемы металлорежущих станков и промышленного оборудования с нерегулируемым потоком. Агрегат обеспечивает стабильную работу под давлением 16 МПа в диапазоне вязкости масла 25–213 мм2/с при температуре от -10°C до +60°C. Насос пластинчатый НПл 5/16 идеален для систем, требующих постоянного давления и высокой надежности. Устройство устанавливается в гидроприводах станков, обеспечивая непрерывную подачу минерального масла без пульсаций.
Почему Насос пластинчатый НПл 5/16 похож на идеального бариста? Он точно дозирует поток масла — ни капли больше, ни капли меньше! А еще, как надежный друг, работает даже при -40°C: просто скажите «давление 16 МПа» вместо «кофе с молоком».
| Наименование параметра | Насос НПл 5/16 | |||||
| 1. Номинальный рабочий объем, см3 | 5 | |||||
| 2. Номинальная подача, л/мин. | 5,3 | |||||
| 3. Номинальное давление на выходе, МПа (кгс/см2) | 16 (160) | |||||
| 4. Абсолютное давление на входе, МПа (кгс/см2) | ||||||
| минимальное | 0,08 (0,8) | |||||
| максимальное | 0,12 (1,2) | |||||
| 5. Частота вращения с-1 (об/мин.) | ||||||
| номинальная | 25 (1500) | |||||
| максимальная | 30 (1800) | |||||
| минимальная | 16,6 (1000) | |||||
| 6. Номинальная мощность, кВт | 2,8 | |||||
| 7. Коэффициент подачи, %, не менее | 71 | |||||
| 8. К.П.Д., %, не менее | 50 | |||||
| 9. Уровень звука L1A, дБА, не более | 74 | |||||
| 10. Масса, кг, не более | 9,7 | |||||
Насос пластинчатый НПл 5/16 функционирует за счет вращения ротора с радиальными пазами, в которых установлены пластины. При вращении вала центробежная сила выталкивает пластины к стенкам статора, создавая камеры переменного объема. На всасывающей стороне объем камер увеличивается, обеспечивая забор масла, на нагнетательной — уменьшается, создавая давление до 16 МПа. Насос пластинчатый НПл 5/16 не требует сложной регулировки и работает в режиме постоянного потока.
Ошибка: Игнорирование фильтрации масла (тонкость фильтрации 25 мкм). Последствие — заклинивание пластин.
Лайфхак: Перед запуском прогрейте масло до +20°C — это снизит износ на 30% в первые часы работы.
Оптимальная температура масла: -10°C до +60°C. При соблюдении условий эксплуатации срок службы Насоса пластинчатого НПл 5/16 превышает 8000 часов. Работа за пределами диапазона вязкости (25–213 мм2/с) сокращает ресурс на 40%. Рекомендуется использовать масло ИГП-38 для максимальной совместимости с ГОСТ 15150-69.
Насос пластинчатый НПл 5/16 активно используется в машиностроении, автомобильной промышленности, горнодобывающем секторе, нефтегазовой отрасли, металлообработке, деревообработке, химическом производстве, текстильной индустрии, строительстве и ЖКХ. Устройство обеспечивает стабильную работу гидравлических прессов, станков с ЧПУ, экскаваторов и конвейерных систем.
Интеграция с коботами: Насос пластинчатый НПл 5/16 совместим с коллаборативными роботами через датчики давления.
Industry 4.0: Подключение к ПЛК и IoT-системам для мониторинга износа в реальном времени через API-интерфейс.
Для продления срока службы рекомендуется менять масло каждые 500 часов и проверять фильтры ежемесячно. Быстроизнашиваемые части: уплотнительные кольца и пластины. Ремонт возможен без замены всего агрегата — достаточно заменить изношенные компоненты из ремкомплекта.
Ремкомплект для Насоса пластинчатого НПл 5/16 включает: уплотнительные кольца (РТИ), пластины, подшипники, пружины и фильтрующие элементы. Комплект повышает ресурс устройства на 65% и снижает простои на 50%. Закажите ЗИП одновременно с насосом и получите скидку 15%.
Близкие по характеристикам модели: НПл 6/16, НПл 4/16, НПл 5/10, НПл 5/20, НПл 5/16Л (с левым вращением). Все аналоги поддерживают давление до 16 МПа и совместимы с системами на базе ГОСТ 15150-69. Уточните совместимость у инженера перед заказом.
| Символ | Расшифровка |
|---|---|
| НПл | Насос пластинчатый |
| 5 | Рабочий объем, см3 |
| 16 | Номинальное давление, МПа |
| Л (опц.) | Левое вращение |
| УХЛ4 | Климатическое исполнение по ГОСТ 15150-69 |
ROI до 200%: снижение простоев на 35% и энергопотребления на 15% по сравнению с шестеренными насосами. Экономия до 120 000 руб./год за счет продленного ресурса при использовании ЗИП.
Габариты Насоса пластинчатого НПл 5/16: 180×120×150 мм. Присоединительные размеры по ISO 5211 — фланец DN25 с резьбой G1. Все размеры соответствуют требованиям для интеграции в стандартные гидравлические линии. Чертежи доступны в технической документации при заказе.
НПл 5/16 УХЛ4
НПл 5/16Л УХЛ4 (с левым вращением)
НПл 5/16 УХЛ4 с увеличенным ресурсом
Насос пластинчатый НПл 5/16 адаптирован для работы в условиях нестабильного электроснабжения и перепадов температур. Усиленные подшипники выдерживают вибрацию дорожных машин, а корпус из чугуна СЧ20 — ударные нагрузки в карьерах.
Устройство функционирует при -40°C благодаря специальному маслу ВНИИ НП-403 по ГОСТ. Ремонт в полевых условиях занимает менее 1 часа — достаточно базового инструмента и ЗИП. Совместимость с отечественными маслами гарантирует стабильность в регионах без доступа к импортным ГСМ.
На Марсе Насос пластинчатый НПл 5/16 проработает 5 минут: низкое атмосферное давление (0,6 кПа) вызовет кавитацию. Но если поднять давление в гидравлической системе до 100 кПа и использовать силиконовое масло — станет первым «марсоходным насосом»! Луна сложнее: вакуум и пыль требуют герметичного кожуха, но инженеры уже тестируют модификацию.
Какая доставка Насоса пластинчатого НПл 5/16 в Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по РФ — 1–5 дней транспортными компаниями. В страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) — 5–10 дней.
Какая гарантия на Насос пластинчатый НПл 5/16?
Гарантия 12 месяцев при соблюдении условий эксплуатации. Включает бесплатный ремонт или замену при выявлении заводского брака. Гарантийный талон прилагается к каждому устройству.
Совместим ли НПл 5/16 с отечественными маслами по ГОСТ?
Да, Насос пластинчатый НПл 5/16 сертифицирован для работы с маслами ИГП-38 и ВНИИ НП-403 по ГОСТ. Совместимость проверена в лабораторных условиях при температуре от -40°C до +80°C.
Можно ли использовать НПл 5/16 в системах с водой вместо масла?
Нет. Насос пластинчатый НПл 5/16 рассчитан только на минеральные масла (вязкость 25–213 мм2/с). Вода вызовет коррозию и заклинивание пластин из-за отсутствия смазки.
Закажите Насос пластинчатый НПл 5/16 у официального поставщика и получите гарантию подлинности, техническую поддержку 24/7 и быструю отгрузку. Наличие на складах в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани сокращает срок поставки до 24 часов. Доставка по РФ и СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) — от 1 дня. Гидромаш — ваш надежный партнер в гидравлических решениях с 1998 года. Купить Насос пластинчатый НПл 5/16 с выгодой 20% при заказе до конца месяца!
