| Расход | 19,4 л/мин. |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 7,2 / 1500 · АИР 132S4 |
| Размеры, см | 20х12,4х11,6 |
| Вес, кг | 9,7 |
| Производимые модели | Мощность | Расход | Диаметр, Ду | Давление, Мпа | Частота, об/мин | Вес, кг | Размеры, см | Цена | |
|---|---|---|---|---|---|---|---|---|---|
 | Насос пластинчатый НПл 5/16 | 2,8 | 5,3 л/мин. | М33х2, М22х1,5 | 16 | 1500 | 9,7 | 20х12,4х11,6 | 20200 руб. |
 | Насос пластинчатый НПл 8/6,3 | 1,04 | 5,8 л/мин. | - | 6,3 | - | 9,7 | 20х12,4х11,6 | 15200 руб. |
 | Насос пластинчатый НПл 8/16 | 4,1 | 8,9 л/мин. | - | 16 | 1500 | 9,7 | 20х12,4х11,6 | 21000 руб. |
 | Насос пластинчатый НПл 12,5/6,3 | 1,6 | 9,7 л/мин. | - | 6,3 | - | 9,7 | 20х12,4х11,6 | 23000 руб. |
 | Насос пластинчатый НПл 12,5/16 | 5,8 | 14,4 л/мин. | - | 16 | - | 9,7 | 20х12,4х11,6 | 21000 руб. |
 | Насос пластинчатый НПл 16/6,3 | 1,9 | 12,7 л/мин. | - | 6,3 | - | 9,7 | 20х12,4х11,6 | 18000 руб. |
 | Насос пластинчатый НПл 16/16 | 7,2 | 19,4 л/мин. | - | 16 | - | 9,7 | 20х12,4х11,6 | 16900 руб. |
 | Насос пластинчатый НПл 20/16 | 8,9 | 25,5 л/мин. | - | 16 | - | 9,7 | 20х12,4х11,6 | 20200 руб. |
 | Насос пластинчатый НПл 25/6,3 | 2,8 | 21,1 л/мин. | - | 6,3 | - | 9,7 | 20х12,4х11,6 | 15200 руб. |
 | Насос пластинчатый НПл 25/16 | 10,8 | 33 л/мин. | - | 16 | - | 9,7 | 20х12,4х11,6 | 19200 руб. |
 | Насос пластинчатый НПл 32/6,3 | 3,6 | 27,9 л/мин. | - | 6,3 | - | 9,7 | 20х12,4х11,6 | 15000 руб. |
 | Насос пластинчатый НПл 40/6,3 | 4,3 | 35,7 л/мин. | - | 6,3 | 960 | 9,7 | 20х12,4х11,6 | 18050 руб. |
 | Насос пластинчатый НПл 45/16 | 20 | 56,7 л/мин. | - | 16 | 1500 | 25 | 27,6х16х16 | 43850 руб. |
 | Насос пластинчатый НПл 56/16 | 24,2 | 71,4 л/мин. | - | 16 | 1500 | 25 | 27,6х16х16 | 45000 руб. |
 | Насос пластинчатый НПл 63/6,3 | 7 | 53,8 л/мин. | - | 6,3 | - | 25 | 25,8х16х16 | 26400 руб. |
 | Насос пластинчатый НПл 80/6,3 | 8,9 | 69,9 л/мин. | - | 6,3 | - | 25 | 25,8х16х16 | 26250 руб. |
 | Насос пластинчатый НПл 80/16 | 34,5 | 105,6 л/мин. | - | 16 | 1500 | 25 | 27,6х16х16 | 43850 руб. |
 | Насос пластинчатый НПл 125/6,3 | 13,9 | 110,4 л/мин. | - | 6,3 | - | 25 | 25,8х16х16 | 26250 руб. |

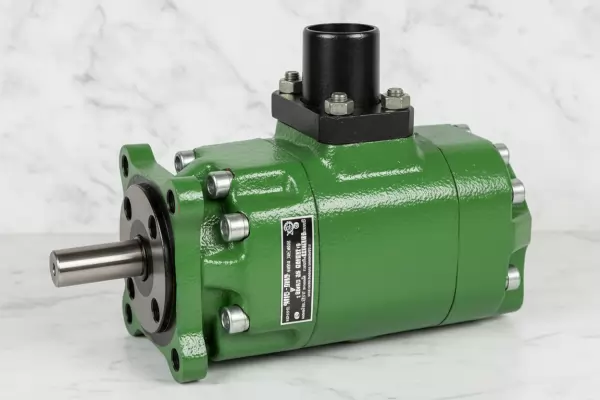

Насос пластинчатый НПл 16/16 — нерегулируемый пластинчатый насос типа НПл для гидроприводов металлорежущих станков и других машин, где нужно давление до 16 МПа и постоянный по величине поток рабочей жидкости. Паспортная подача — 19,4 л/мин при 1500 об/мин, номинальная мощность — 7,2 кВт. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | НПл 16/16 |
| Рабочий объём, см³ | 16 |
| Номинальная подача, л/мин | 19,4 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Частота вращения (макс. / мин.), об/мин | 1800 / 1000 |
| Номинальная мощность, кВт | 7,2 |
| Коэффициент подачи, %, не менее | 81 |
| КПД, %, не менее | 70 |
| Масса, кг, не более | 9,7 |
| Климатическое исполнение | УХЛ, категория размещения 4 |
Обозначение НПл 16/16 читается так: «НПл» — пластинчатый нерегулируемый насос, число — рабочий объём (16 см³), после косой черты — номинальное давление 16 МПа. Правое вращение — без обозначения, левое — «Л».
Номинальная подача Насос пластинчатый НПл 16/16 — 19,4 л/мин при 1500 об/мин. При другой частоте вращения подачу пересчитывают пропорционально оборотам (методом, указанным в паспорте по ГОСТ 14658-86): на минимальных 1000 об/мин получится около 12,9 л/мин, на максимальных 1800 об/мин — около 23,3 л/мин. При работе на масле другой вязкости подача отличается от номинальной, так как меняются внутренние утечки. Коэффициент подачи по паспорту — не менее 81 %.
Номинальное давление на выходе — 16 МПа (160 бар, около 163 кгс/см²). Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 5,17 кВт. Номинальная (потребляемая) мощность по паспорту — 7,2 кВт; разница с гидравлической мощностью — потери в насосе (КПД не менее 70 %).
Номинальная частота вращения Насос пластинчатый НПл 16/16 — 1500 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 132S4 (7,5 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос пластинчатый НПл 16/16 рассчитан на чистые минеральные масла вязкостью 25…213 мм²/с при давлении до 16 МПа и 20…400 мм²/с при давлении до 6,3 МПа, температура масла от –10 до +60 °C; класс чистоты не грубее 12, тонкость фильтрации 25 мкм (10 мкм при малой вязкости и большой нагрузке). Масло, сливаемое из системы в бак и поступающее затем во всасывающую линию, должно быть свободно от нерастворённого воздуха: сливной отсек бака удобно отделить перегородкой.
В корпусе вращается ротор с радиальными пазами, в которых скользят пластины; центробежная сила и давление масла прижимают их к внутренней поверхности статора. Камеры между пластинами на стороне всасывания растут и заполняются маслом, на стороне нагнетания уменьшаются и вытесняют масло в линию.
Всасывающую линию делают короткой и герметичной; её конец погружают в масло достаточно глубоко и срезают под углом 45°, чтобы не подсасывать воздух. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать НПл 16/16 только по названию, не сверив подачу 19,4 л/мин на реальных оборотах привода и номинальное давление 16 МПа. Ещё одна ошибка — недостаточная фильтрация масла: абразив быстро изнашивает пластины и статор.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 19,4 л/мин при 1500 об/мин.
Номинальное давление на выходе — 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По мощности и частоте вращения — АИР 132S4 (7,5 кВт, 1500 об/мин).
Минеральное масло вязкостью 25–213 мм²/с при температуре –10…+60 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.
| Параметр | Значение |
|---|---|
| L не более 200 мм; центрирующий поясок Ø90h8; вал Ø20h6, длина 40 мм; крепление 4 отв. Ø11 на Ø128, расстояние 116 мм; нагнетание M22×1,5-6H, всасывание M33×2-6H |
Резьбы нагнетания и всасывания в насосах на давление 6,3 МПа выполнены по ГОСТ 6111-52 (трубная коническая); остальные размеры — на чертеже в миллиметрах.
Чтобы заказать Насос пластинчатый НПл 16/16, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Другие пластинчатые насосы этого типа — в разделе Насос НПл пластинчатый нерегулируемый; общий каталог — гидравлика.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Насос пластинчатый НПл 16/16»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
Насос НПШГ-200 (НПШГ-200М, ПЭА-6,3) густой смазки19 000 ₽
Насосы смазочные многоотводные НП-500500 000 ₽
Установка насосного агрегата УНА250 000 ₽
Смазочная станция С48-1М и МС48М25 000 ₽

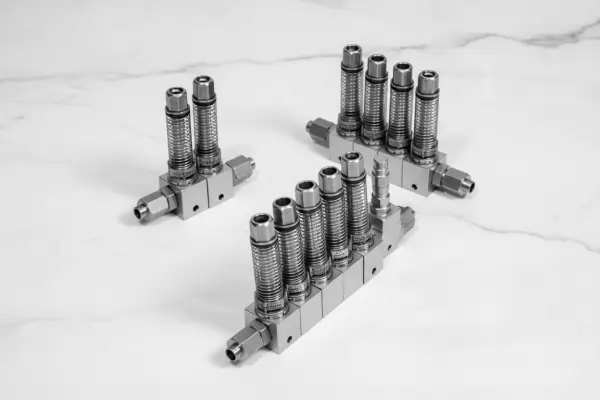

Блоки дроссельные смазочные БДи1 500 ₽
