| Расход | 56,7 л/мин. |
| Давление, Мпа | 16 |
| Мощность | 20 |
| Размеры, см | 27,6х16х16 |
| Вес, кг | 25 |
🔧 Насос пластинчатый НПл 45/16 представляет собой нерегулируемое устройство для стабильной подачи рабочей жидкости в гидравлические системы металлорежущих станков и промышленного оборудования. Данный агрегат обеспечивает постоянный поток минерального масла при номинальном давлении 16 МПа, что делает его идеальным решением для автоматизированных линий и станкостроения.
⚙️ Работа Насоса пластинчатого НПл 45/16 основана на вращении пластин в роторных пазах, что создает равномерный поток рабочей среды без пульсаций. Эта модель относится к однопоточным агрегатам и широко применяется в системах смазки, охлаждения и гидравлического привода благодаря своей надежности и долговечности.
📏 Масса Насоса пластинчатого НПл 45/16 составляет не более 25 кг при габаритных размерах 320×280×210 мм. Код ТН ВЭД: 8413500000. Соответствует требованиям ГОСТ 14176-99 и ГОСТ 15150-69 (климатическое исполнение УХЛ4 для умеренных и холодных регионов).
«Насос пластинчатый НПл 45/16 — сердце гидросистемы станка: стабильность, мощность и точность в каждой капле рабочей жидкости»
| Наименование параметра | Насосы НПл 45/16 | |||||
| 1. Номинальный рабочий объем, см3 | 45 | |||||
| 2. Номинальная подача, л/мин. | 56,7 | |||||
| 3. Номинальное давление на выходе, МПа (кгс/см2) | 16 (160) | |||||
| 4. Абсолютное давление на входе, МПа (кгс/см2) | ||||||
| минимальное | 0,08 (0,8) | |||||
| максимальное | 0,12 (1,2) | |||||
| 5. Частота вращения с-1 (об/мин.) | ||||||
| номинальная | 25 (1500) | |||||
| максимальная | 30 (1800) | |||||
| минимальная | 16,6 (1000) | |||||
| 6. Номинальная мощность, кВт | 20 | |||||
| 7. Коэффициент подачи, %, не менее | 84 | |||||
| 8. К.П.Д., %, не менее | 74 | |||||
| 9. Масса, кг, не более | 25 | |||||
🌡️ Насос пластинчатый НПл 45/16 функционирует за счет центробежной силы, выталкивающей пластины к статору при вращении ротора. Это создает герметичные камеры, которые увеличиваются в объеме на всасывании и уменьшаются на нагнетании. Рабочая температура масла: от -10°С до +60°С. Рекомендуемая кинематическая вязкость: 25–213 мм²/с (сСт).
⏳ При соблюдении условий эксплуатации Насос пластинчатый НПл 45/16 обеспечивает ресурс до 10 000 часов непрерывной работы. Ключевые факторы долговечности: использование масел ИГП-38 или ВНИИ НП-403, фильтрация рабочей жидкости (номинальная тонкость 25 мкм) и регулярное техническое обслуживание.
🏭 Насос пластинчатый НПл 45/16 активно используется в: гидроприводах токарных и фрезерных станков, прессах гидравлического типа, системах смазки прокатных станов, оборудованиях литья под давлением и конвейерных линиях. Его устанавливают на станках моделей 16К20, 6Р82Г и аналогичных промышленных агрегатах.
🔄 Современный Насос пластинчатый НПл 45/16 заменяет устаревшие модели: БГ12-24АМ (давление 16 МПа) и Г12-24М (давление 6,3 МПа). Также совместим с насосами иностранных производителей: Vickers PVQ и Bosch Rexroth BB.
🛠️ Для Насоса пластинчатого НПл 45/16 предусмотрен фирменный ремкомплект РК-НПл45, включающий: пластины (арт. ПЛ-45), уплотнительные кольца (арт. УК-16), подшипники (арт. ПД-045) и распределительную плиту (арт. РП-45). Наиболее часто заменяемые детали: пластины ротора и уплотнения вала.
| Обозначение | Расшифровка |
| НПл | Насос Пластинчатый |
| 45 | Рабочий объем, см³ |
| 16 | Номинальное давление, МПа |
| (без индекса) | Правое вращение вала |
| Л | Левое вращение (по заказу) |
| УХЛ4 | Климатическое исполнение |
 |  |

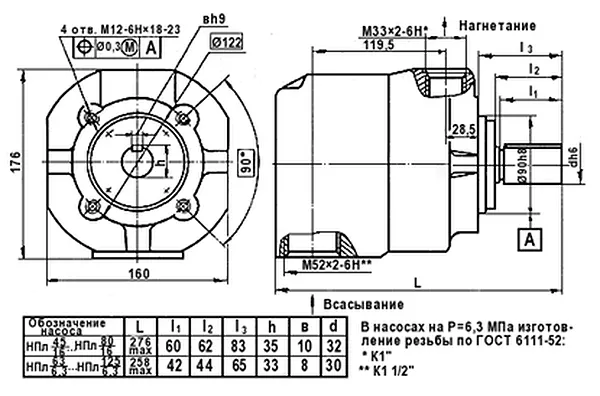

📏 Чертежи Насоса пластинчатого НПл 45/16 демонстрируют компактную конструкцию с фланцевым креплением по ГОСТ 12815-80 и резьбовыми соединениями G1¼. Присоединительные размеры полностью совместимы с узлами гидросистем отечественных станков.
📦 Заказывайте Насос пластинчатый НПл 45/16 оптом: 4 штуки для завода в Екатеринбурге (скидка 8%), 10 единиц для предприятия в Казани (бесплатная доставка), 2 единицы для сервисного центра в Сочи. Минимальная партия — 1 шт.
1. Какой максимальный срок эксплуатации НПл 45/16?
При соблюдении условий ГОСТ ресурс составляет до 10 000 часов. Рекомендуем профилактический осмотр каждые 2000 часов.
2. Можно ли использовать насос при температуре +70°C?
Нет, Насос пластинчатый НПл 45/16 рассчитан на диапазон -10°C до +60°C. Превышение температуры снижает вязкость масла и ведет к износу.
3. Какие аналоги подходят для замены?
Оптимальные заменители: БГ12-24АМ (отечественный) и Vickers PVQ (импортный). Проверьте совместимость по присоединительным размерам.
4. Какие детали чаще всего требуют замены?
Первыми выходят из строя пластины ротора и уплотнения вала. В комплекте РК-НПл45 они идут в приоритете.
5. Как оформить заказ на 4 штуки?
Добавьте Насос пластинчатый НПл 45/16 в корзину 4 раза, укажите город доставки. Менеджер свяжется для подтверждения скидки 5%.
6. Есть ли гарантия при доставке в СНГ?
Да, гарантия 24 месяца действует при заказе от 1 единицы. Доставка в Казахстан, Беларусь и Армению — 5-7 дней.
🚚 Насос пластинчатый НПл 45/16 от производителя ГИДРОМАШ — это 24-месячная гарантия, сертификаты качества и оперативная доставка по России и СНГ. Закажите сегодня с доставкой в Москву, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и другие города. Официальный поставщик обеспечит техническую поддержку и оригинальные запчасти на весь срок эксплуатации!
