Насос НМШ 8-25-6,3/10
Описание

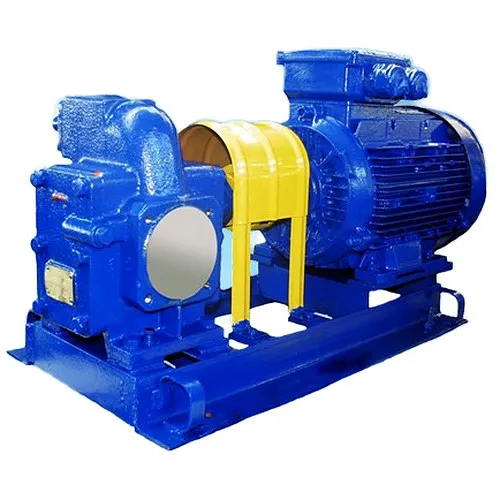

Насос НМШ 8-25-6,3/10
Шестеренный насос НМШ 8-25-6,3/10 - это объемный насос роторного типа, рабочим органом которого есть две или более шестерен, образующие сцепления.
Конструкция шестеренного насоса НШМ очень проста – шестерен, как правило, две. Пара зубчатых роторов, совершающих встречное движение, создавая разряжение на входе насоса. Далее перекачиваемая среда переносится зубами шестерен к выходу насоса и цикл непрерывно повторяется. Чем больше шестерня и модуль зуба, тем продуктивнее насос перекачивает литраж рабочей жидкости.
Предназначение насоса НМШ 8-25-6,3/10
Шестеренные насосы чаще всего используются в простых системах с относительно низким уровнем давления (около 140-180 бар или 14-18 МПа). Шестеренные насосы очень просты по конструкции, содержат малое количество деталей, относительно дешевые и менее чувствительны к загрязнениям по сравнению с другими гидравлическими насосами. Насосы масляные шестеренные - это одна из главных частей систем гидравлики транспортных средств. Данные насосы служат для управления трансмиссией, а также для ее смазки на тракторах и автогрейдерах.
Насосы шестеренные масляные типа НШМ предназначены для перекачивания нефтепродуктов (масло, нефть, мазут), дизельного топлива менее 40oС, а также для подачи мазута в котельных установках, также для перекачки других масло вязких жидкостей без механических примесей с кинематической вязкостью 75мм2/с (сСт) - 1800мм2/с (сСт). Температура рабочей жидкости от 10°С до 70°С
Перекачиваемые среды насоса НМШ 8-25-6,3/10
- С индексом Б: нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до 343 К (+70°С)
- Без индекса: дизельное топливо (ДТ) – без механических примесей, температурой до 313 К (+40°С); легкозастывающие жидкости типа парафина, обладающие смазывающей способностью
Условные обозначения шестеренных насосов
Насос НМШ 8-25-6,3/10Б
НМШ8-25 – насос масляный шестеренный;
6,3 – Q, м3/ч;
10 – P, кгс/см2;
Б – проточная часть из бронзы
Насос НМШ, Ш - шестеренный насос с внутренними опорами на лапах;
Насос НМШФ - шестеренный с внутренними опорами фланцевый;
Насос НМШГ - шестеренный насос с обогревом/охлаждением корпуса.
Технические характеристики
n Частота вращен. (об/мин) | 1500 |
---|---|
Мощность | 4;5.5 |
H Напор (м) | 100 |
Q Подача (м3/ч) | 6.3 |
Исполнение по монтажу | горизонтальный |
Габариты агрегата,(мм) | 590х280х290 |
Температура рабочей жидкости: от С до С | Масло, нефть, мазут - до 70°С; ДТ - до 40°С |
Вязкость: не более кв.м/с | от 0,018х10^-4 до 35,00х10^-4 |
Кавитационный запас | 5м |
Материал проточной части | Серый чугун СЧ 20 |
Вес агрегата | 102 |
Вес насоса,(кг) | 17 |
Базовая характеристика НМШ 8-25-6,3/10
Подача, м3/час - 6,3
Давление насоса, кгс/см2 - 10
Частота вращения, об/мин - 1450
Мощность двигателя, кВт - 4
Дополнительная характеристика
Вакууметрическая высота всасывания, м - 5
Классификация: по роду жидкости - масляные; по принципу действия - объемные; по форме рабочих органов - шестеренные; не герметичные
Конструкция насосов НМШ 8-25-6,3/10
Конструктивно масляные насосы представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.
Жидкость перекачиваемая насосами НМШ 8-25-6,3/10
Вязкость перекачиваемой жидкости от 0,018 10-4 до 22,00 10-4 м2/с (1,08:300°ВУ) температурой до +70°С (по требованию заказчика возможно изготовление до 150°С, необходимо оговорить при заказе). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью масляного насоса.
Условные обозначения насосов НМШ 8-25-6,3/10
Например: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89
Ш - шестренный насос
НМШ - насос масляный шестеренный на лапах
НМШФ - насос масляный шестеренный фланцевый
НМШГ - насос масляный шестеренный с обогревом (охлаждением) корпуса
0,6 - подача насоса в литрах на 100 оборотов
25 - наибольшое давление насоса, кгс/см2
0,25 - подача насоса в агрегате, м3/ч
25 - давление на выходе из насоса в агрегате, кгс/см2
Ю - условное обозначение материала проточной части насоса
без обозначения - чугун
Б - бронза
Ю - алюминий и его сплавы
К - нержавеющая сталь
3 - исполнение двигателя (морское)
ТУ 26-06-1558-89 - обозначение технических условий
Условные обозначения, принятые на графических характеристиках масляного насоса:
Q — подача, м3/час;
Р — давление насоса в агрегате, кгс/см2;
N — мощность насоса, кВт;
n — частота вращения, об/мин;
— КПД, %;
— вакууметрическая высота всасывания, м;

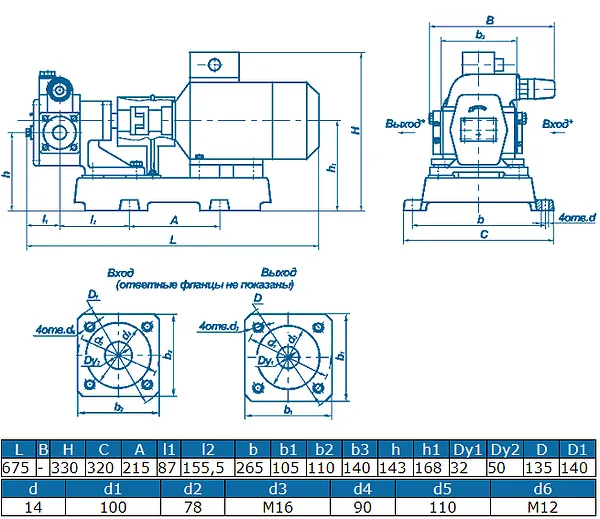

Габаритные размеры и чертеж насосного агрегата Ш, НМШ, НМШф, НМШг
Марка насоса |
Габаритные размеры, мм |
Масса агрегата., кг |
||
L |
B |
H |
||
НМШ 2-40-1,6/16-1 |
614 |
277 |
290 |
78 |
НМШ 2-40-1,6/16-5 |
540 |
277 |
290 |
44 |
НМШ 2-40-1,6/16-10 |
580 |
302 |
312 |
50 |
НМШ 2-40-1,6/16-15 |
580 |
302 |
312 |
57 |
НМШ 5-25-2,5/6-1 |
786 |
320 |
440 |
112,5 |
НМШ 5-25-2,5/6-5 |
583 |
277 |
300 |
51,2 |
НМШ 5-25-2,5/6-10 |
638 |
302 |
440 |
66,7 |
НМШ 5-25-2,5/6-15 |
638 |
302 |
440 |
68,8 |
НМШ 5-25-4/4,0-1 |
567 |
277 |
290 |
81 |
НМШ 5-25-4/4,0-5 |
567 |
277 |
290 |
46,7 |
НМШ 5-25-4/4,0-10 |
583 |
277 |
312 |
51 |
НМШ 5-25-4/4,0-15 |
642 |
277 |
430 |
81 |
НМШ 5-25-4/10-1 |
760 |
302 |
440 |
87 |
НМШ 5-25-4/10-5 |
615 |
302 |
312 |
58,8 |
НМШ 5-25-4/25-1 |
835 |
320 |
470 |
123,5 |
НМШ 5-25-4/25-5 |
705 |
320 |
365 |
89 |
НМШ 8-25-6,3/2,5-1 |
666 |
277 |
430 |
82 |
НМШ 8-25-6,3/2,5-5 |
592 |
277 |
290 |
47,7 |
НМШ 8-25-6,3/2,5-10 |
608 |
277 |
290 |
52 |
НМШ 8-25-6,3/2,5-15 |
642 |
302 |
312 |
60 |
НМШ 8-25-6,3/10-1 |
795 |
320 |
440 |
112,5 |
НМШ 8-25-6,3/10-5 |
675 |
320 |
330 |
66,7 |
НМШ 8-25-6,3/25-1 |
832 |
320 |
535 |
162,5 |
НМШ 8-25-6,3/25-5 |
760 |
320 |
415 |
95 |
НМШГ 20-25-14/10-5 |
916 |
175 |
490 |
165 |
НМШГ 20-25-14/10-1 |
978 |
175 |
640 |
214 |
НМШ 32-10-18/6-1 |
895 |
480 |
581 |
192 |
НМШ 32-10-18/6-5 |
820 |
328 |
456 |
152 |
НМШ 32-10-18/10-1 |
820 |
328 |
456 |
152 |
НМШ 32-10-18/10-5 |
895 |
480 |
581 |
192 |
Ш 40-4-19,5/4-1 |
927 |
505 |
581 |
206 |
Ш 40-4-19,5/4-11 |
962 |
505 |
581 |
216 |
Ш 40-4-19,5/4-21 |
1002 |
525 |
545 |
233 |
Ш 40-4-19,5/4 -31 |
1037 |
525 |
545 |
245 |
Ш 40-4-19,5/4-5 |
852 |
340 |
456 |
150 |
Ш 40-4-19,5/4-10 |
902 |
340 |
456 |
175 |
Ш 80-2,5-37,5/2,5-1 |
1115 |
380 |
665 |
335 |
Ш 80-2,5-37,5/2,5-II |
1155 |
380 |
665 |
362 |
Ш 80-2,5-37,5/2,5-21 |
1080 |
495 |
682 |
310 |
Ш 80-2,5-37,5/2,5-31 |
1140 |
495 |
682 |
338 |
Ш 80-2,5-37,5/2,5-5 |
1037 |
380 |
575 |
250 |
Ш 80-2,5-37,5/2,5-10 |
1087 |
380 |
575 |
275 |
НМШФ0,6/25-0,25/25Ю-1 |
552 |
195 |
275 |
36 |
НМШФ0,6/25-0,25/25Ю-5 |
499 |
195 |
205 |
22 |
НМШФ0,6/25-0,25/25Ю-3 |
499 |
195 |
248 |
22 |
НМШФ0,8/25-0,63/25Ю-1 |
499 |
195 |
205 |
22 |
НМШФ0,8/25-0,63/25Ю-5 |
503 |
214 |
205 |
22 |
НМШФ 2/40-1,6/16Б |
790 |
397 |
335 |
50 |
НМШФ 5/25-4/4Б |
825 |
397 |
335 |
131 |
НМШФ 5/25-4/4Б |
584 |
265 |
294 |
54 |
НМШФ 8/25-6,3/4Б |
848 |
397 |
335 |
133 |
НМШФ 8/25-6,3/4Б |
619 |
265 |
294 |
59 |
