| Давление, Мпа | 0,4 |
| Вес, кг | 54 |

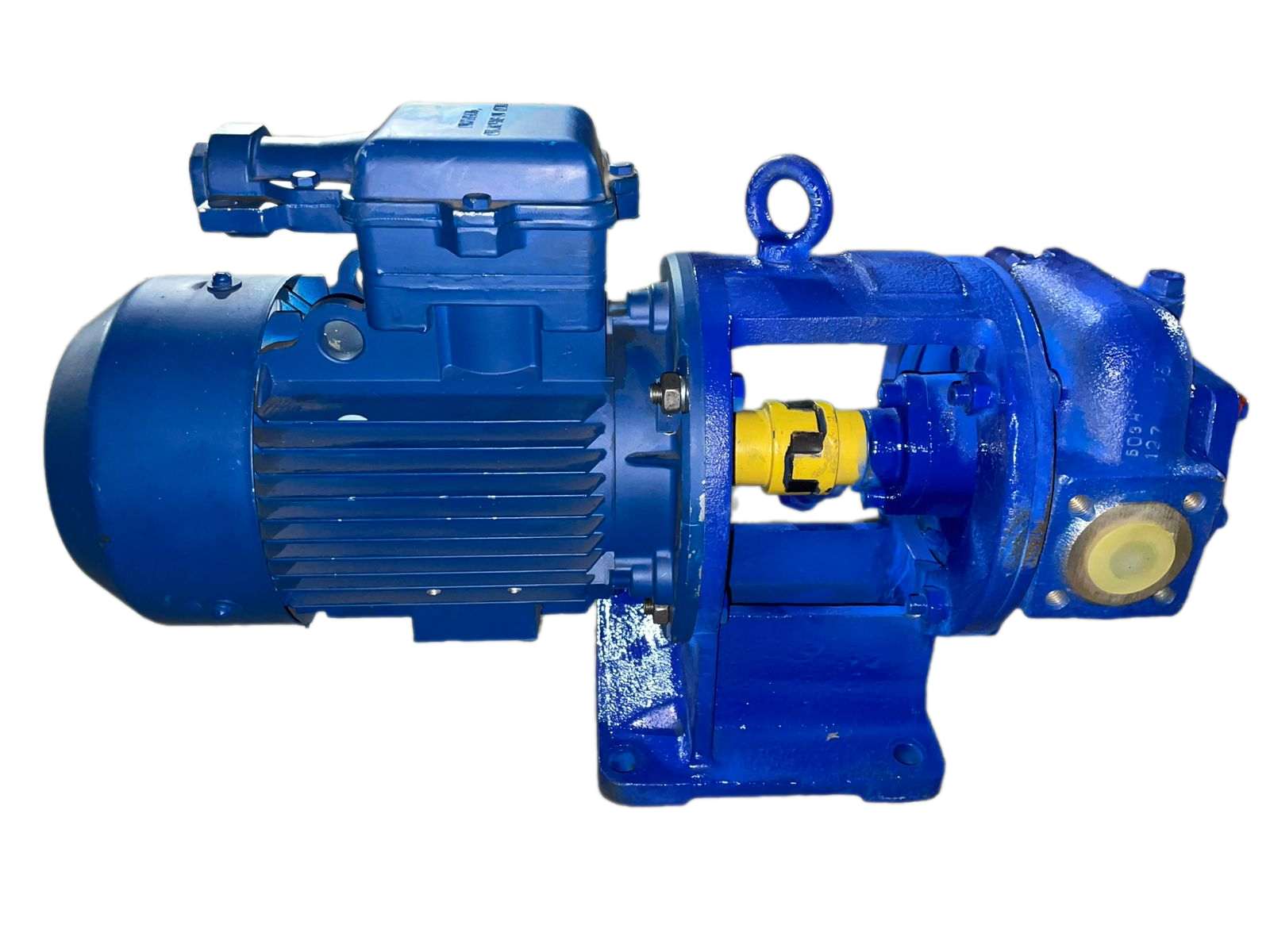

Насос НМШФ 5-25-4,0/4Б – это высоконадёжный шестеренный насос фланцевого исполнения, предназначенный для перекачивания вязких нефтепродуктов и масел в промышленных гидравлических системах. Устройство обеспечивает стабильную подачу до 4 м³/ч при давлении до 25 кгс/см², работая с жидкостями в широком диапазоне вязкости. Конструктивная простота и применение бронзы для проточной части гарантируют долговечность и стойкость к абразивному износу.
Насос НМШФ 5-25-4,0/4Б представляет собой классический и проверенный временем вариант шестеренного насоса роторного объемного типа. Его основное назначение – создание и поддержание потока рабочей жидкости в системах, где требуется надёжная, безотказная работа в условиях умеренных давлений. Ключевыми задачами, которые решает насос НМШФ 5-25-4,0/4Б, являются перекачка масел, мазута, дизельного топлива и других нефтепродуктов в технологических линиях, системах смазки и гидропривода.
Отличительной особенностью насоса НМШФ 5-25-4,0/4Б от простых НШ моделей является фланцевое исполнение корпуса, что обеспечивает более удобный и герметичный монтаж в трубопроводные системы. Основными техническими особенностями данной модели являются номинальная подача 4,0 м³/ч, рабочее давление 25 кгс/см², частота вращения вала 1500 об/мин и горизонтальное исполнение. Насос НМШФ 5-25-4,0/4Б спроектирован для работы с жидкостями, имеющими смазывающую способность, и не предназначен для перекачки сред с абразивными или коррозионно-активными механическими примесями.
Высокая популярность насоса НМШФ 5-25-4,0/4Б в промышленности объясняется его неприхотливостью, ремонтопригодностью и оптимальным соотношением производительности, давления и стоимости. Устройство стабильно работает в системах с циркуляцией масла, где не требуется регулировка параметров потока в широких пределах. Благодаря простоте конструкции, насос НМШФ 5-25-4,0/4Б легко обслуживается, а наличие оригинальных ремкомплектов от производителя позволяет быстро восстановить его работоспособность в случае износа уплотнений или шестерён.
Работа шестерён в насосе НМШФ 5-25-4,0/4Б напоминает слаженный танец двух партнёров, двигающихся навстречу друг другу, никогда не сталкиваясь и никогда не расставаясь. Их чёткое зацепление – залог бесперебойной подачи жидкости. Если бы эти шестерни умели говорить, они бы только повторяли: «Мы работаем в паре, чтобы вы могли купить насос НМШФ 5-25-4,0/4Б и забыть о проблемах с перекачкой».
| Параметр | Значение для НМШФ 5-25-4,0/4Б |
|---|---|
| Тип насоса | Шестеренный, объемный, роторный |
| Исполнение | Фланцевое (Ф) |
| Подача (Q), номинальная | 4,0 м³/ч |
| Рабочее давление (P) | 25 кгс/см² (2,5 МПа) |
| Частота вращения вала (n) | 1500 об/мин |
| Мощность привода | 2,2 кВт |
| Напор (H) | 40 м |
| Тип рабочей среды | Нефтепродукты (масло, нефть, мазут), дизельное топливо |
| Максимальная вязкость | 1800 мм²/с (сСт) |
| Минимальная вязкость | 75 мм²/с (сСт) |
| Кавитационный запас | 5 м |
| Температура среды (масло/мазут) | от +10°C до +70°C |
| Температура среды (диз. топливо) | до +40°C |
| Исполнение по монтажу | Горизонтальный |
| Материал проточной части | Бронза (индекс Б) |
| Масса агрегата | 54 кг |
Принцип работы насоса НМШФ 5-25-4,0/4Б основан на объёмном вытеснении жидкости. При вращении ведущей и ведомой шестерён, находящихся в зацеплении в герметичном корпусе, зубья, выходя из зацепления в зоне всасывания, создают разряжение. Это разряжение обеспечивает поступление рабочей жидкости во впадины между зубьями и стенками корпуса. Заполненные жидкостью полости перемещаются шестернями вдоль стенок корпуса от всасывающей полости к нагнетательной.
В зоне нагнетания зубья шестерён снова входят в зацепление, что приводит к уменьшению объёма полости и вытеснению жидкости в нагнетательный трубопровод под давлением. Таким образом, подача насоса НМШФ 5-25-4,0/4Б прямо пропорциональна частоте вращения его вала и практически не зависит от создаваемого давления в системе (в пределах рабочего диапазона). Это делает его идеальным для систем, где требуется постоянный, нерегулируемый расход.
Важным аспектом работы является обеспечение смазки трущихся пар насоса самой перекачиваемой средой. Поэтому применение насоса НМШФ 5-25-4,0/4Б для жидкостей без смазывающих свойств недопустимо, так как приведёт к быстрому износу и заклиниванию. Герметичность между всасывающей и нагнетательной полостями обеспечивается малыми зазорами между торцами шестерён и крышками, а также между вершинами зубьев и внутренней поверхностью корпуса.
Типичная ошибка при эксплуатации насоса НМШФ 5-25-4,0/4Б – пренебрежение качеством рабочей жидкости и отсутствие фильтрации на всасывающей линии. Даже незначительные механические примеси, попавшие между шестернями и корпусом, действуют как абразив, вызывая задиры и увеличивая зазоры. Это приводит к падению производительности, росту шума и, в конечном счёте, к дорогостоящему ремонту. Установите фильтр тонкой очистки – это продлит жизнь вашему насосу в разы.
Насос НМШФ 5-25-4,0/4Б рассчитан на работу в определённом температурном диапазоне, который напрямую связан с вязкостью перекачиваемой жидкости. Для масел, нефти и мазута допустимый диапазон составляет от +10°C до +70°C. Работа с дизельным топливом ограничена температурой +40°C. Соблюдение этих температурных границ критически важно для обеспечения надлежащей смазки трущихся пар и предотвращения тепловых деформаций, которые могут нарушить рабочие зазоры.
Температура и качество рабочей среды – ключевые факторы, влияющие на ресурс насоса НМШФ 5-25-4,0/4Б. Перекачка слишком холодной жидкости высокой вязкости создаст чрезмерную нагрузку на привод и может вызвать кавитацию. Слишком горячая жидкость с низкой вязкостью ухудшит смазку и охлаждение. Использование некондиционных жидкостей или смесей ускоряет процесс старения уплотнений и износ шестерён. При правильной эксплуатации, своевременной замене уплотнений и использовании рекомендованных жидкостей, межремонтный ресурс насоса может достигать нескольких десятков тысяч часов.
Насос НМШФ 5-25-4,0/4Б находит широкое применение в различных отраслях промышленности благодаря своей надёжности и универсальности в работе с нефтепродуктами. В машиностроении и автомобильной промышленности он используется в системах циркуляционной смазки станков и испытательных стендов. В горнодобывающей и нефтегазовой отраслях насос НМШФ 5-25-4,0/4Б применяется для перекачки мазута, дизельного топлива и масел в технологических процессах и на вспомогательных установках.
В металлообработке и деревообработке этот насос обеспечивает подачу охлаждающих эмульсий и гидравлических масел к оборудованию. В химической и текстильной промышленности его используют для работы с технологическими маслами и жидкостями. В строительстве и ЖКХ насос НМШФ 5-25-4,0/4Б востребован для перекачки мазута в котельных установках, обеспечения работы систем отопления и топливоподачи. Практически везде, где требуется стабильная и простая перекачка маслянистых жидкостей под умеренным давлением, будет уместен насос НМШФ 5-25-4,0/4Б.
Несмотря на кажущуюся простоту, насос НМШФ 5-25-4,0/4Б прекрасно интегрируется в современные автоматизированные системы. Оснащённый датчиками давления и расхода, он может стать источником данных для ПЛК (программируемых логических контроллеров), обеспечивая мониторинг состояния гидравлического контура в режиме реального времени. В концепции Industry 4.0 данные о работе насоса могут использоваться для предиктивного обслуживания: анализ вибрации и температуры позволяет прогнозировать износ подшипников или шестерён, предотвращая внеплановые остановки. Даже в паре с коботами для обслуживания или в составе гибких производственных ячеек, надёжный шестеренный насос остаётся незаменимым узлом.
Правильное обслуживание – залог долгой и бесперебойной работы насоса НМШФ 5-25-4,0/4Б. Основные мероприятия включают регулярный визуальный контроль на предмет утечек, проверку крепёжных соединений и подтяжку фланцев при необходимости. Важно контролировать параметры рабочей жидкости: её температуру, вязкость и чистоту. Замена масла в системе по регламенту предотвращает накопление продуктов износа и старения.
Для продления срока службы насоса НМШФ 5-25-4,0/4Б следует избегать работы на предельных давлениях и в режиме «сухого» хода, который моментально выводит из строя уплотнения и рабочие пары. Быстрее всего изнашиваются манжеты и сальниковые уплотнения вала, торцевые уплотнительные прокладки, а также сами шестерни и подшипники качения. При появлении повышенного шума, вибрации или падения производительности рекомендуется немедленная диагностика.
Для оперативного восстановления работоспособности насоса НМШФ 5-25-4,0/4Б рекомендуется иметь комплект быстроизнашиваемых деталей (ЗИП). Как правило, в ремонтный комплект входят: комплект уплотнений вала (сальники или манжеты), торцевые прокладки между корпусом и крышками, набор уплотнительных колец для фланцев и заглушек, крепёжные элементы (болты, гайки, шайбы). В случае значительного износа может потребоваться комплект шестерён в сборе с подшипниками. Оригинальные ремкомплекты для насоса НМШФ 5-25-4,0/4Б, поставляемые Гидромаш, гарантируют идеальное соответствие материалов и геометрии, что обеспечивает восстановление заводских характеристик оборудования.
На рынке представлены различные аналоги насоса НМШФ 5-25-4,0/4Б, отличающиеся параметрами и исполнением. При выборе альтернативы следует обращать внимание на ключевые характеристики: тип, подачу, давление, материал проточной части и тип подключения. Вот несколько обобщённых вариантов:
1. Модель шестеренного насоса с подачей 3,0 м³/ч и давлением 20 кгс/см² – для менее производительных систем.
2. Исполнение с подачей 6,0 м³/ч и тем же давлением 25 кгс/см² – для задач, где требуется больший расход.
3. Насос в чугунном исполнении (без буквенного индекса) – для перекачки дизельного топлива при температуре до +40°C.
4. Исполнение НМШГ с рубашкой обогрева/охлаждения корпуса – для работы с сильно загустевающими жидкостями.
5. Модель с фланцевым исполнением под иной стандарт давления (например, 16 кгс/см²) – для систем с пониженными требованиями.
| Элемент кода | Расшифровка |
|---|---|
| НМШ | Насос Масляный Шестеренный |
| Ф | Фланцевое исполнение |
| 5 | Условный номер типоразмера |
| 25 | Рабочее давление (кгс/см²) |
| 4,0 | Номинальная подача (м³/ч) |
| 4 | Конструктивное исполнение или вариант сборки |
| Б | Материал проточной части – Бронза |
Внедрение насоса НМШФ 5-25-4,0/4Б в вашу технологическую линию приносит прямые экономические выгоды. Его высокая надёжность и простота снижают частоту и стоимость ремонтов, минимизируя простои оборудования. Энергоэффективная конструкция, рассчитанная на работу с электродвигателем мощностью всего 2,2 кВт, обеспечивает экономию электроэнергии. Длительный межремонтный ресурс, особенно в сравнении с импортными аналогами, сокращает совокупную стоимость владения. Таким образом, покупка насоса НМШФ 5-25-4,0/4Б – это инвестиция в стабильность производственного процесса с быстрой окупаемостью за счёт снижения эксплуатационных расходов.

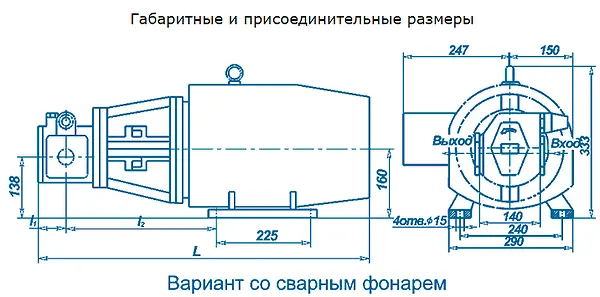

Общие габариты насосного агрегата НМШФ 5-25-4,0/4Б составляют 580 мм в длину, 270 мм в ширину и 290 мм в высоту. Для монтажа в систему насос имеет фланцевое исполнение, что предполагает присоединение к трубопроводам через соответствующие фланцы, обычно стандартного ряда давления Ру. Точный типоразмер и стандарт фланцев (например, ГОСТ 12815 или DIN) необходимо уточнять в сопроводительной документации или у менеджера при заказе.
Горизонтальное исполнение и компактные габариты позволяют устанавливать насос НМШФ 5-25-4,0/4Б на раму или фундаментную плиту, обеспечивая лёгкий доступ для обслуживания. Важно при монтаже предусмотреть возможность лёгкого отсоединения фланцев для проведения регламентных работ или замены насоса, не демонтируя всю трубопроводную обвязку. Для компенсации возможных нагрузок рекомендуется использовать гибкие вставки или компенсаторы на присоединительных патрубках.
Модель НМШФ 5-25-4,0/4Б – шестеренный насос для перекачки мазута и масел, фланцевый, подача 4 м³/ч, давление 25 кгс/см², проточная часть из бронзы.
Модель НМШФ 5-20-3,0/4 – аналогичный насос, но с подачей 3 м³/ч и рабочим давлением 20 кгс/см², материал проточной части – чугун (для ДТ).
Модель НМШФ 5-25-6,0/4Б – насос с увеличенной до 6 м³/ч производительностью при том же давлении, материал бронза.
Насос НМШФ 5-25-4,0/4Б изначально спроектирован с учётом реалий российской промышленности. Он обладает запасом прочности для работы на отечественных минеральных маслах, соответствующих ГОСТ, которые могут иметь несколько иные присадки, чем импортные аналоги. Конструкция устойчива к возможным перепадам температур в неотапливаемых цехах или на открытых площадках. Устройство готово к длительной эксплуатации в условиях российской энергосистемы, где возможны колебания напряжения. Насос НМШФ 5-25-4,0/4Б полностью адаптирован для использования на промышленных предприятиях и объектах ЖКХ по всей России и странам СНГ.
Насос НМШФ 5-25-4,0/4Б может работать в достаточно широком температурном диапазоне, но его эксплуатация при температурах окружающего воздуха ниже –40°C требует специальных мер. В таких случаях необходимо использовать всесезонные или арктические масла соответствующей вязкости, а также предусматривать подогрев блока насоса перед пуском. Работа в условиях повышенной запылённости или влажности не критична для самой гидравлической части, но требует защиты электродвигателя привода.
Основным требованием для работы в сложных условиях остаётся чистота рабочей среды. Совместимость с широким спектром отечественных масел по ГОСТ является его преимуществом. Простота конструкции насоса НМШФ 5-25-4,0/4Б позволяет проводить базовую диагностику и даже замену уплотнений в полевых или цеховых условиях силами квалифицированного персонала без применения сложного специнструмента, что критически важно для минимизации простоев удалённых объектов.
Если бы перед инженерами встала задача перекачки масла в лунной базе или марсианской станции, насос НМШФ 5-25-4,0/4Б был бы в числе кандидатов. Его герметичная конструкция фланцевого исполнения уже близка к требованиям вакуума. Главными вызовами стали бы экстремальные перепады температур (от –150°C ночью до +120°C днём на Луне) и работа в условиях низкого атмосферного давления, затрудняющая отвод тепла и способствующая кавитации. Однако запас прочности и способность работать на синтетических маслах с широким температурным диапазоном теоретически позволяют адаптировать этот неприхотливый насос и для внеземных миссий – при условии размещения в термостатируемом отсеке. Это лишь подчёркивает его фундаментальную надёжность.
Какие жидкости можно перекачивать насосом НМШФ 5-25-4,0/4Б?
Насос НМШФ 5-25-4,0/4Б предназначен для перекачки минеральных и синтетических масел, мазута, нефти (без механических примесей) до +70°C, а также дизельного топлива до +40°C. Жидкости должны обладать смазывающей способностью.
Что означает буква «Б» в маркировке насоса НМШФ 5-25-4,0/4Б?
Буква «Б» указывает на материал проточной части насоса – бронза. Это обеспечивает повышенную коррозионную стойкость и износостойкость по сравнению с чугунным исполнением.
Как организована доставка насоса НМШФ 5-25-4,0/4Б?
Доставка осуществляется по всей России транспортными компаниями из Москвы, Санкт-Петербурга, Екатеринбурга, Новосибирска, Казани, Ростов-на-Дону. В страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна expedited доставка.
Есть ли гарантия на насос НМШФ 5-25-4,0/4Б?
Да, на насос НМШФ 5-25-4,0/4Б предоставляется гарантия от производителя Гидромаш сроком 12 месяцев при соблюдении условий эксплуатации, указанных в руководстве.
Выбирая насос НМШФ 5-25-4,0/4Б от Гидромаш, вы получаете оригинальное промышленное оборудование с полной гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет вам купить необходимое оборудование с минимальными сроками ожидания. Наша компания организует быструю и надёжную доставку насоса НМШФ 5-25-4,0/4Б по всей России и в страны СНГ. Чтобы уточнить актуальную цену, наличие или оформить заказ, свяжитесь с нашими менеджерами. Нужен надёжный и неприхотливый насос для перекачки нефтепродуктов? Насос НМШФ 5-25-4,0/4Б от Гидромаш – проверенное решение.
