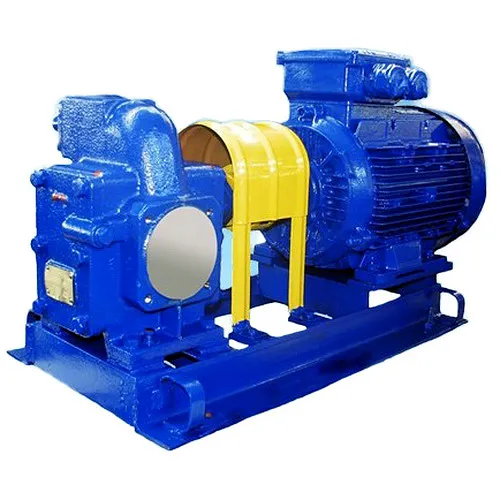

Насос НМШ 5-25-4,0/25

Насос НМШ 5-25-4,0/25 — это надёжный масляный шестеренный насос, предназначенный для перекачки вязких жидкостей в промышленных гидравлических системах. Его простая и долговечная конструкция обеспечивает стабильную производительность 4,0 м³/ч при рабочем давлении до 25 кгс/см². Это оптимальный выбор для систем смазки, топливоподачи и других технологических линий.

Описание и назначение

Насос НМШ 5-25-4,0/25 представляет собой классический объёмный насос роторного типа, рабочими органами которого являются две шестерни, находящиеся в зацеплении. Это решение проверено десятилетиями и остаётся востребованным благодаря своей исключительной надёжности и неприхотливости.

Основное назначение насоса НМШ 5-25-4,0/25 — перекачка минеральных масел, нефтепродуктов (нефть, мазут), дизельного топлива и других жидкостей со смазывающей способностью в условиях стационарных и мобильных установок. Он решает задачи подачи рабочей среды в системы гидропривода, смазки узлов промышленного оборудования, транспортировки топлива и технологических жидкостей.

Отличительной чертой насоса НМШ 5-25-4,0/25 является его способность работать с жидкостями широкого диапазона вязкости — от 75 до 1800 сСт. Это делает его универсальным инструментом для различных отраслей. Его конструкция с внутренними опорами на лапах обеспечивает простой и жёсткий монтаж, а горизонтальное исполнение облегчает интеграцию в технологическую линию. Если вам нужен надёжный и производительный насос НМШ 5-25-4,0/25 для ответственных участков, он станет отличным решением.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда масло само ищет выход, а насос НМШ 5-25-4,0/25 — путь

Вспомните детскую игрушку — шестерёнки, которые, вращаясь, передают движение друг другу. Насос НМШ 5-25-4,0/25 работает по такому же простому и гениальному принципу. Только вместо пластмассы — прочный чугун, а роль движения игрушки играет тысячи литров масла, мазута или топлива, которые он перекачивает с завидным постоянством. Пока другие узлы требуют внимания, этот насос просто делает своё дело — тихо, без капризов и напоминаний.

Технические характеристики

Принцип работы

Принцип работы насоса НМШ 5-25-4,0/25 основан на объёмном вытеснении жидкости. В корпусе насоса в зацеплении находятся две шестерни — ведущая и ведомая. При вращении ведущей шестерни (например, от электродвигателя) зубья, выходя из зацепления в зоне всасывания, создают разрежение. Под действием этого разрежения рабочая жидкость заполняет впадины между зубьями и корпусом.

Далее жидкость переносится зубьями по окружности корпуса в зону нагнетания. В этой зоне зубья входят в зацепление, объём впадины уменьшается, и жидкость под давлением вытесняется в нагнетательный трубопровод. Процесс является непрерывным и линейно зависит от частоты вращения вала. Таким образом, производительность насоса НМШ 5-25-4,0/25 прямо пропорциональна скорости его вращения.

Давление на выходе насоса НМШ 5-25-4,0/25 создаётся исключительно сопротивлением гидравлической системы (трубопроводов, клапанов, исполнительных механизмов). Насос не создаёт давление сам по себе, а обеспечивает необходимый расход. Поэтому правильный подбор насоса по давлению и производительности критически важен для безаварийной работы системы. Герметичность между зубьями и корпусом, а также между торцами шестерен и крышками обеспечивается минимальными зазорами и/или уплотнениями, что напрямую влияет на объёмный КПД и способность насоса создавать напор.

Не затягивайте до щелчка

Типичная ошибка при монтаже — чрезмерная затяжка или перекос присоединительных фланцев или патрубков. Это может привести к деформации корпуса насоса НМШ 5-25-4,0/25, нарушению соосности вала и, как следствие, к повышенному износу шестерен и подшипников, а также к утечкам. Монтаж следует проводить строго по чертежу, равномерно затягивая крепёж и контролируя отсутствие натяга в трубопроводах.

Температурный режим и срок службы

Температурный режим эксплуатации насоса НМШ 5-25-4,0/25 напрямую связан с типом перекачиваемой среды. Для масел, нефти и мазута допустима работа с жидкостями, нагретыми до +70°C. Для дизельного топлива верхний предел ограничен +40°C. Работа при более высоких температурах может привести к снижению вязкости масла, ухудшению смазывающих свойств и, как следствие, к повышенному износу пар трения и снижению давления.

Срок службы насоса НМШ 5-25-4,0/25 при правильной эксплуатации составляет многие годы. Ключевыми факторами, влияющими на ресурс, являются: чистота рабочей жидкости (отсутствие абразивных частиц), соблюдение температурного режима, корректный монтаж без перекосов и своевременная замена быстроизнашиваемых уплотнений. При соблюдении всех условий производитель гарантирует стабильную работу оборудования на протяжении всего заявленного срока.

Область применения

Насос НМШ 5-25-4,0/25 находит широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется в циркуляционных системах смазки станков и прессов. В нефтегазовой отрасли и химической промышленности с его помощью перекачивают сырую нефть, мазут, парафины и другие технологические жидкости. Металлообработка и деревообработка применяют его для подачи смазочно-охлаждающих жидкостей (СОЖ).

В горнодобывающей промышленности этот насос может работать в системах гидропривода горной техники. Предприятия текстильной промышленности используют его для перекачки масел для ткацких станков. В строительстве он служит для подачи топлива и гидравлического масла в генераторах и спецтехнике. Сфера ЖКХ задействует насос НМШ 5-25-4,0/25 в котельных для подачи мазута или в системах водоотведения для перекачки вязких продуктов. Универсальность и надёжность делают его незаменимым агрегатом.

Современные технологии

Хотя конструкция шестеренного насоса кажется архаичной, он идеально вписывается в концепцию "умного" производства (Industry 4.0). Оснастив насос НМШ 5-25-4,0/25 датчиками вибрации, температуры и давления, можно в режиме реального времени отслеживать его состояние. Эти данные, передаваемые через IoT на ПЛК или в SCADA-систему, позволяют прогнозировать износ подшипников и уплотнений, предотвращая внезапные остановки. Представьте интеграцию с коботами для автоматической замены фильтров тонкой очистки на входе насоса — это уже не фантастика, а следующий шаг к полностью автономной технологической линии.

Обслуживание и ремонт

Продлить срок службы насоса НМШ 5-25-4,0/25 помогает регулярное плановое обслуживание. Оно включает в себя визуальный осмотр на предмет утечек, контроль температуры корпуса и подшипниковых узлов, проверку уровня шума и вибрации. Обязательной процедурой является замена или очистка сетчатого фильтра на всасывающей линии, так как попадание механических примесей — основная причина преждевременного износа шестерен.

Быстрее всего в насосе изнашиваются уплотнительные элементы (сальники, манжеты), особенно при работе на загрязнённых жидкостях или с нарушением температурного режима. Также со временем может потребоваться замена подшипников качения, на которых вращаются валы шестерен. При сильном износе рабочих шестерен или корпуса (рабочих камер) требуется капитальный ремонт с заменой этих деталей. Рекомендуется вести журнал обслуживания и своевременно проводить регламентные работы в соответствии с руководством по эксплуатации.

Ремкомплект или ЗИП

Насос НМШ 5-25-4,0/25 обладает высокой ремонтопригодностью. В стандартный ремонтный комплект (ЗИП) для него входят быстроизнашиваемые элементы: комплект уплотнений вала (сальники или манжеты), уплотнительные прокладки между корпусом и крышками, крепёжные изделия (болты, гайки, шайбы). При необходимости можно отдельно заказать пару шестерен в сборе с валами и подшипниками. Наличие оригинального ЗИП от производителя Гидромаш гарантирует точное соответствие размеров, материалов и, как следствие, восстановление всех исходных характеристик насоса после ремонта.

Аналоги устройства

Помимо базовой модели, существуют различные исполнения и аналоги шестеренных масляных насосов, различающиеся по характеристикам и конструктивным особенностям:

1. НМШ-5-16-4,0/16 — модель с меньшим рабочим давлением (16 кгс/см²).
2. Шестеренный насос с фланцевым креплением — вариант для прямого присоединения к двигателю.
3. Насос с подогревом/охлаждением рубашки — для работы с высоковязкими или кристаллизующимися жидкостями.
4. Агрегат с частотным преобразователем — для плавного регулирования производительности.
5. Насос с бронзовой проточной частью — для увеличения коррозионной стойкости к некоторым химическим средам.
Выбор конкретной модели зависит от требований вашей гидросистемы по давлению, производительности и типу подключения.

Условное обозначение

Экономические выгоды

Использование надёжного насоса НМШ 5-25-4,0/25 — это прямая инвестиция в снижение операционных затрат. Его простая конструкция минимизирует риски поломок, что сокращает дорогостоящие простои технологических линий. Высокий объёмный КПД и оптимизированная конструкция ведут к экономии электроэнергии. Долгий срок службы и доступность ремонтных комплектов значительно улучшают показатель окупаемости (ROI). Вы платите не просто за агрегат, а за стабильность и предсказуемость производственного процесса, что в современной промышленности дорогого стоит.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры насосного агрегата в сборе с двигателем (при типовой комплектации) составляют 710 мм в длину, 320 мм в ширину и 370 мм в высоту. Эти компактные размеры облегчают размещение насоса НМШ 5-25-4,0/25 в условиях ограниченного пространства машинных залов или на мобильных установках.

Присоединение всасывающего и нагнетательного патрубков, как правило, выполняется посредством фланцев стандартного ряда давления. Тип и размер фланцев (например, ГОСТ 12815-80) следует уточнять по монтажному чертежу конкретного заказа. Всасывающий патрубок рекомендуется оснастить фильтром-грязеуловителем, а нагнетательный — обратным клапаном для защиты от гидроударов. Правильное расположение и крепление трубопроводов, без создания напряжений на корпусе насоса, критически важно для длительной и безаварийной работы.

Примеры заказа

Насос НМШ 5-25-4,0/25 — базовое исполнение с проточной частью из серого чугуна, для перекачки нефтепродуктов.

Насос НМШ 5-25-4,0/25Б — исполнение с проточной частью из бронзы для увеличения коррозионной стойкости.

Агрегат насосный НМШ 5-25-4,0/25 на раме с электродвигателем 5,5 кВт, 1500 об/мин — готовое к установке решение на общей раме.

Адаптация к российским условиям

Конструкция насоса НМШ 5-25-4,0/25 изначально рассчитана на эксплуатацию в сложных условиях. Он способен работать с широким спектром отечественных индустриальных масел, соответствующих ГОСТ 17479.1-2015 и другим отраслевым стандартам. Исполнение с чугунным корпусом устойчиво к перепадам температур, характерным для большинства регионов России и стран СНГ. Надёжность его работы не зависит от нестабильности сетевого напряжения (при условии использования соответствующего электропривода). Этот насос готов к работе на объектах отечественной промышленности и ЖКХ, доказывая свою эффективность год за годом.

Работа в экстремальных условиях

Насос НМШ 5-25-4,0/25 демонстрирует устойчивость к широкому диапазону внешних температур. При использовании соответствующих масел с подходящими низкотемпературными свойствами возможен запуск и кратковременная работа в условиях, приближенных к -30°C. Однако для стабильной длительной работы в холода рекомендуется использование термоизоляции или систем подогрева магистралей и самого насоса.

Корпус насоса, выполненный из чугуна, обладает необходимой прочностью и виброустойчивостью. Совместимость с рабочими жидкостями по ГОСТ гарантирует стабильность характеристик даже при неидеальном качестве масла на некоторых промышленных объектах. Простая и понятная конструкция позволяет проводить диагностику, ревизию и замену основных элементов (уплотнений) силами обслуживающего персонала прямо на объекте, минимизируя время простоя оборудования.

Возможность работы на Марсе или Луне

Теоретически, если доставить на Марс запас индустриального масла и источник питания, насос НМШ 5-25-4,0/25 мог бы выполнять свою работу. Его герметичная конструкция не боится вакуума (конечно, при условии сохранения давления рабочей жидкости внутри). Широкий температурный диапазон позволил бы ему функционировать в марсианскую ночь (до -80°C ему, конечно, тяжело, но с подогревом — почему бы и нет?). А его нечувствительность к качеству электросети пришлась бы кстати в условиях автономной базы. Впрочем, пока это лишь мысленный эксперимент, подчёркивающий запас прочности и надёжности этого неприхотливого земного труженика.

Часто задаваемые вопросы

Какова цена на насос НМШ 5-25-4,0/25 и как быстро можно купить?
Точную цену на насос НМШ 5-25-4,0/25 вы можете узнать, отправив запрос через форму заказа или связавшись с нашими менеджерами. Мы предлагаем конкурентные условия и возможность быстрой отгрузки со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани, в зависимости от наличия.

Какие гарантии предоставляются на оборудование?
На весь оригинальный товар бренда Гидромаш, включая насос НМШ 5-25-4,0/25, предоставляется гарантия 12 месяцев при соблюдении правил эксплуатации, транспортировки и хранения, указанных в технической документации.

Осуществляется ли доставка по России и в страны СНГ?
Да, мы организуем доставку приобретённого оборудования по всей территории Российской Федерации, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки рассчитываются индивидуально.

Чем отличается исполнение НМШ 5-25-4,0/25 от НМШ 5-25-4,0/25Б?
Буква «Б» в маркировке насоса НМШ 5-25-4,0/25Б указывает на то, что его проточная часть (корпус, крышки) изготовлена из бронзы. Это повышает коррозионную стойкость и рекомендуется для работы с более агрессивными жидкостями или в особых условиях.
