| Расход | 4м3/ч |
| Давление, Мпа | 1 |
| Вес, кг | 67 |

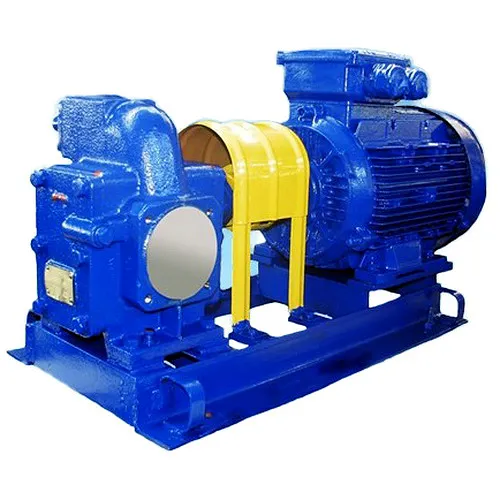

Насос НМШ 5-25-4,0/10 — это надежный шестеренный насос объемного типа, предназначенный для перекачки нефтепродуктов, масел и вязких жидкостей. Он обеспечивает стабильную подачу до 4 м³/ч при давлении до 25 кгс/см², отличаясь простотой конструкции, долговечностью и ремонтопригодностью. Устройство идеально подходит для оснащения промышленных систем смазки, топливоподачи и гидравлических контуров.
Насос НМШ 5-25-4,0/10 представляет собой классический пример надежного и эффективного шестеренного насоса. Его основное назначение — перекачивание чистых (без механических примесей) нефтепродуктов и масел: индустриальных масел, мазута, дизельного топлива, а также других жидкостей со смазывающей способностью.
Ключевая особенность насоса НМШ 5-25-4,0/10 — простая и безотказная конструкция на основе пары зацепляющихся шестерен. Вращаясь в замкнутой полости корпуса, они создают разрежение на всасывающем патрубке, захватывают порции жидкости и переносят их к нагнетательному отверстию. Такой принцип действия обеспечивает равномерную, практически пульсационную подачу, что критически важно для стабильной работы многих технологических процессов.
По сравнению с более сложными типами гидравлических насосов (аксиально-поршневыми, пластинчатыми), насос НМШ 5-25-4,0/10 менее чувствителен к умеренному загрязнению рабочей жидкости и обладает большим ресурсом при работе на вязких средах. Он рассчитан на работу в системах с давлением до 25 кгс/см² (около 2,5 МПа), что делает его оптимальным решением для систем смазки станочного оборудования, топливоподачи в котельных, гидравлических систем мобильной техники.
Принцип работы насоса НМШ настолько прост и надежен, что его часто сравнивают с безотказным трудягой, который годами качает, не задавая лишних вопросов. Как говорится в кругах инженеров: «НМШ — это тот самый насос, который работает даже тогда, когда всё остальное уже требует ремонта». Его верность долгу и простота — главный секрет популярности.
| Параметр | Значение для НМШ 5-25-4,0/10 |
|---|---|
| Подача (Q), м³/ч | 4,0 |
| Давление (P), кгс/см² | 25 |
| Частота вращения (n), об/мин | 1500 |
| Мощность, кВт | 3 |
| Напор (H), м | 10 |
| Тип рабочей среды | Масла, нефть, мазут (до +70°C), ДТ (до +40°C) |
| Кинематическая вязкость, мм²/с (сСт) | от 75 до 1800 |
| Кавитационный запас, м | 5 |
| Исполнение по монтажу | Горизонтальный, на лапах |
| Материал проточной части | Серый чугун СЧ 20 |
| Масса агрегата, кг | 67 |
Работа насоса НМШ 5-25-4,0/10 основана на принципе вытеснения жидкости парой зацепляющихся шестерен, размещенных в корпусе. Ведущая шестерня, приводимая во вращение электродвигателем, захватывает ведомую. В зоне зацепления зубья образуют замкнутые полости, которые при вращении перемещаются от всасывающей полости к нагнетательной.
На стороне всасывания, в момент выхода зубьев из зацепления, объем полости увеличивается, создавая разрежение, благодаря которому рабочая жидкость под давлением атмосферы или линии подпитки заполняет впадины между зубьями. Заполненные впадины перемещаются шестернями вдоль стенок корпуса к нагнетательному окну.
В зоне нагнетания зубья входят в зацепление, объем полости резко уменьшается, и находящаяся в ней жидкость выталкивается в напорный трубопровод. Постоянное циклическое повторение этого процесса обеспечивает непрерывный и равномерный поток. Кавитационный запас в 5 метров для насоса НМШ 5-25-4,0/10 — важный параметр, указывающий на необходимость обеспечить достаточное давление на входе, чтобы избежать кавитации и связанного с ней шума и износа.
Типичная ошибка при первом запуске насоса НМШ 5-25-4,0/10 — неправильное определение направления вращения. Если насос запустить в обратную сторону, он не создаст нужного давления и может даже повредить уплотнения из-за «сухого» хода. Обязательно проверьте маркировку стрелкой на корпусе или клеммной коробке двигателя перед первым включением. Этот простой шаг сэкономит время и нервы.
Температурный режим эксплуатации насоса НМШ 5-25-4,0/10 напрямую зависит от типа перекачиваемой жидкости. Для минеральных масел, нефти и мазута допустимый диапазон составляет от +10°C до +70°C. При работе с дизельным топливом верхний предел ограничен +40°C. Соблюдение этих ограничений критически важно для сохранения вязкостных свойств среды и надежности уплотнений.
Качество рабочей жидкости — ключевой фактор, влияющий на ресурс насоса. Применение загрязненных масел или жидкостей с абразивными включениями приводит к ускоренному износу шестерен и внутренних поверхностей корпуса, снижая производительность и повышая риск заклинивания. Срок службы насоса НМШ 5-25-4,0/10 при правильной эксплуатации, использовании рекомендованных рабочих сред и своевременном обслуживании может превышать 5-7 лет.
Насос НМШ 5-25-4,0/10 находит широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности. В машиностроении и автомобильной промышленности он используется в системах централизованной смазки станков, прессов, конвейерных линий и испытательных стендов. В горнодобывающей и нефтегазовой отраслях насос применяется для перекачки мазута, дизельного топлива и индустриальных масел на технологических установках и для обеспечения работы тяжелой техники.
В металлообработке и деревообработке насос НМШ 5-25-4,0/10 обеспечивает подачу масла для гидравлических систем оборудования и охлаждающих эмульсий. В химической и текстильной промышленности он может перекачивать определенные типы технологических жидкостей со смазывающими свойствами. В строительстве и ЖКХ этот насос часто является сердцем систем топливоподачи в котельных, обеспечивая стабильную работу тепловых пунктов и промышленных котлов. Таким образом, применение насоса НМШ 5-25-4,0/10 охватывает все ключевые секторы, где требуется надежная и простая перекачка вязких жидкостей.
Интеграция насоса НМШ 5-25-4,0/10 в концепцию Industry 4.0 открывает новые возможности. Оснащенный датчиками давления, температуры и вибрации, он становится элементом «умной» сети. ПЛК (программируемые логические контроллеры) могут в реальном времени анализировать его работу, прогнозировать износ шестерен по изменению шума или падению производительности. Это позволяет перейти от планово-предупредительного к предиктивному обслуживанию, минимизируя простои. Даже при работе с коботами (коллаборативными роботами), насос НМШ может выступать как стабильный источник гидравлического питания для захватов или позиционеров.
Продлить срок службы насоса НМШ 5-25-4,0/10 помогает регулярное обслуживание. Прежде всего, необходимо контролировать чистоту и параметры рабочей жидкости, используя соответствующие фильтры. Важно следить за герметичностью уплотнений и соединений, не допуская утечек, которые приводят к подсосу воздуха и кавитации.
Элементами, которые изнашиваются в первую очередь, являются сальниковые уплотнения (или манжеты) вала, а также сами рабочие шестерни и подшипники скольжения. При появлении повышенного шума, вибрации или заметного снижения производительности, насос следует остановить для диагностики и возможного ремонта.
Стандартный ремонтный комплект (ЗИП) для насоса НМШ 5-25-4,0/10 включает быстроизнашиваемые элементы, необходимые для восстановления его работоспособности. В состав обычно входят: комплект сальников или манжет (уплотнений вала), уплотнительные прокладки фланцев и крышек, крепежные элементы (болты, гайки). В более полный комплект могут входить подшипники скольжения и даже пара шестерен. Заказ оригинальных ремкомплектов от Гидромаш гарантирует полное соответствие деталей геометрии и материалам оригинала, что обеспечивает качественный ремонт и сохранение заводских характеристик.
К аналогам насоса НМШ 5-25-4,0/10 по назначению и характеристикам можно отнести следующие типы шестеренных насосов: 1. Насос шестеренный типа НШ с подачей 4-5 м³/ч и давлением до 16 МПа. 2. Масляный насос с внутренним зацеплением и подачей 3,8-4,2 м³/ч. 3. Шестеренный насос фланцевого исполнения для прямого подключения к трубопроводу. 4. Насосы серийного ряда с модификациями по материалу (бронзовая проточная часть). 5. Импортные шестеренные насосы с аналогичными параметрами по расходу и давлению, адаптированные под метрические присоединения.
| Элемент кода | Расшифровка для НМШ 5-25-4,0/10 |
|---|---|
| НМШ | Насос Масляный Шестеренный |
| 5-25 | Серия и типоразмер конструкции |
| 4,0 | Номинальная подача, м³/ч |
| 10 | Напор, м вод. ст. (в данном исполнении) |
Применение надежного насоса НМШ 5-25-4,0/10 напрямую влияет на экономику производства. Его простая конструкция минимизирует простои из-за поломок и сокращает время на ремонт. Низкая чувствительность к среде снижает затраты на высокоточную фильтрацию. Высокий механический КПД и оптимальное соответствие параметров системе позволяют экономить электроэнергию. В итоге, совокупный эффект от снижения эксплуатационных расходов, роста ресурса оборудования и уменьшения простоев значительно улучшает окупаемость (ROI) всего технологического участка, где установлен этот насос.
Насос НМШ 5-25-4,0/10 имеет классическое горизонтальное исполнение на монтажной плите (лапах), что упрощает его установку на фундамент или раму. Общие габариты: длина 615 мм, ширина 302 мм, высота 312 мм. Такие размеры позволяют размещать насос даже в условиях ограниченного пространства машинных залов или внутри технологических модулей.
Тип присоединения — фланцевый, что обеспечивает надежное и герметичное соединение с трубопроводами. Стандартные фланцы позволяют использовать распространенную арматуру и уплотнения, что упрощает монтаж и последующее обслуживание. При монтаже важно обеспечить соосность валов насоса и приводного электродвигателя для исключения вибрации и перекоса уплотнений.
Модель насос НМШ 5-25-4,0/10 — базовое исполнение для перекачки минеральных масел и мазута.
Модель насос НМШ 5-25-4,0/10Б — исполнение с проточной частью из бронзы для повышения коррозионной стойкости.
Модель насос НМШ 5-25-4,0/10 с электродвигателем 1500 об/мин, 3 кВт — готовый насосный агрегат в сборе.
Насос НМШ 5-25-4,0/10 отлично адаптирован к работе в российских условиях. Его конструкция рассчитана на широкий диапазон температур, характерный для наших широт. Он полностью совместим с распространенными отечественными индустриальными маслами, соответствующими требованиям ГОСТ. Насос устойчив к типичным для многих промышленных объектов нестабильностям в питании и может работать от стандартных асинхронных двигателей. Это делает его готовым решением для надежной эксплуатации на объектах ЖКХ, в промышленных цехах и на добывающих предприятиях по всей России и странам СНГ.
Насос НМШ 5-25-4,0/10 демонстрирует надежность и в условиях, приближенных к экстремальным. При грамотном подборе рабочих жидкостей и предпусковом подогреве, возможно его применение в неотапливаемых помещениях при низких температурах. Конструктивная простота позволяет выполнять диагностику и даже мелкий ремонт непосредственно на объекте, в «полевых» условиях, минимизируя время простоя технологической линии.
Совместимость с отечественными рабочими жидкостями по ГОСТ, такими как индустриальные масла, является его неоспоримым преимуществом. Это исключает необходимость поиска и закупки дорогостоящих импортных масел, обеспечивая стабильную работу на доступных и проверенных ресурсах.
Гипотетически, насос НМШ 5-25-4,0/10 мог бы претендовать на роль аппарата для внеземных миссий, но только после серьезной доработки. Для работы в вакууме и при экстремальных перепадах температур Луны или Марса потребовался бы полностью герметичный корпус с системой терморегулирования, специальные уплотнения и стойкие к космическому холоду материалы. Однако сам принцип его работы — объемное вытеснение — остался бы неизменным. Эта шутка лишь подчеркивает фундаментальную надежность и проверенность конструкции, которая на Земле справляется с задачами, не уступающими по сложности многим «земным» условиям.
Какие жидкости можно перекачивать насосом НМШ 5-25-4,0/10?
Насос НМШ 5-25-4,0/10 предназначен для чистых (без абразивных примесей) нефтепродуктов: индустриальных масел, мазута, нефти (до +70°C), а также дизельного топлива и легкозастывающих жидкостей со смазывающей способностью (до +40°C).
Какое рабочее давление выдерживает насос?
Максимальное рабочее давление для данной модели составляет 25 кгс/см² (примерно 2,5 МПа). Эксплуатация при более высоком давлении не допускается.
Осуществляете ли вы доставку насосов НМШ в мой город?
Да, мы организуем доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.
Какая гарантия предоставляется на насос?
На все оборудование торговой марки Гидромаш, включая насос НМШ 5-25-4,0/10, предоставляется гарантия 12 месяцев с момента отгрузки при соблюдении условий эксплуатации, указанных в паспорте изделия.
Выбирая насос НМШ 5-25-4,0/10 от Гидромаш, вы получаете оригинальное промышленное оборудование с полной гарантией завода-изготовителя на 12 месяцев. Мы обеспечиваем быструю обработку заказов и возможность оперативной отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наша логистическая служба организует надежную доставку до вашего объекта по всей территории России и в страны СНГ. Чтобы купить насос НМШ 5-25-4,0/10 по выгодной цене или уточнить условия поставки, оставьте заявку на сайте или свяжитесь с нашими менеджерами через страницу Контакты.
