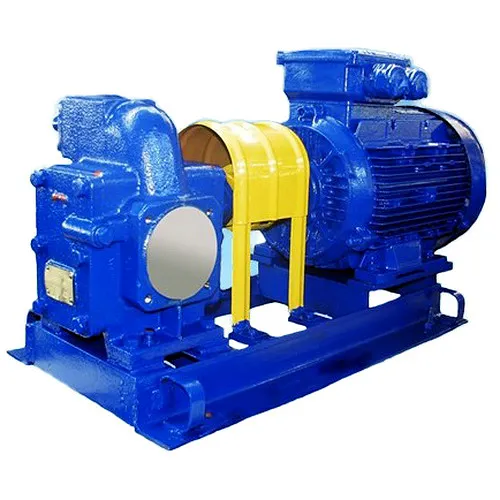

Насос НМШ 12-25-10/10

Насос НМШ 12-25-10/10 – это надежный шестеренный (роторный) насос, предназначенный для перекачивания вязких нефтепродуктов, таких как мазут, масло и нефть, в промышленных условиях. Он отличается простой и надежной конструкцией, высокой производительностью (до 10 м³/ч) и способностью работать при давлении до 10 кгс/см², что делает его незаменимым элементом в системах топливоподачи, смазки и технологических линиях.

Описание и назначение

Насос НМШ 12-25-10/10 – это яркий представитель линейки масляных шестеренных насосов, предназначенных для задач, где требуется надежная и бесперебойная перекачка жидкостей средней и высокой вязкости. Основное назначение насоса НМШ 12-25-10/10 – обеспечение циркуляции и подачи рабочих сред в гидравлических системах, котельных установках, на технологических линиях нефтепереработки и в системах смазки тяжелого оборудования. Принцип работы насоса НМШ 12-25-10/10 основан на объемном вытеснении жидкости парой вращающихся шестерен, что обеспечивает стабильную подачу независимо от давления в системе.

Конструкция насоса НМШ 12-25-10/10 отличается высокой надежностью и ремонтопригодностью. Внутренние опоры на лапах обеспечивают устойчивость и удобство монтажа. Этот насос НМШ оптимально подходит для эксплуатации в условиях, требующих устойчивости к загрязнениям и перекачки жидкостей без абразивных механических примесей. Ключевыми преимуществами приобретения именно насоса НМШ 12-25-10/10 являются его долговечность, относительно низкая стоимость владения и простота обслуживания по сравнению с более сложными типами гидравлических насосов.

Вес, габариты, код ТН ВЭД, ГОСТ

Что общего у насоса НМШ и кухонного комбайна?

И тот, и другой работают по принципу «захвати и перемести». Только если комбайн перемалывает овощи, то шестеренный насос НМШ 12-25-10/10 аккуратно, без разрушения структуры, «пережевывает» и перемещает вязкие жидкости типа мазута или масла от точки А к точке Б. Надежность этого процесса в насосе НМШ сравнима с работой проверенной годами кухонной техники – просто, мощно и без сюрпризов.

Технические характеристики

Принцип работы

Принцип работы насоса НМШ 12-25-10/10 основан на объемном вытеснении жидкости. В корпусе насоса находятся две шестерни — ведущая и ведомая. При вращении ведущей шестерни, приводимой в действие электродвигателем, ведомая шестерня вращается вместе с ней. В зоне зацепления зубья шестерен выходят из контакта, создавая разрежение (вакуум) во всасывающей полости. Под действием атмосферного давления рабочая среда (например, масло) заполняет освободившиеся впадины между зубьями.

Захваченная жидкость переносится шестернями вдоль стенок корпуса к нагнетательной полости. В зоне нагнетания зубья входят в зацепление, уменьшая объем впадин и вытесняя жидкость в нагнетательный трубопровод под давлением. Рабочее давление насоса НМШ 12-25-10/10 создается сопротивлением гидравлической системы на выходе. Чем выше вязкость жидкости, тем эффективнее уплотнение между зубьями и стенками корпуса, что положительно сказывается на производительности и герметичности насоса НМШ данного типа. Стабильность подачи насоса НМШ 12-25-10/10 напрямую зависит от частоты вращения вала. Это делает устройство идеальным для применения в системах с постоянной или регулируемой скоростью привода.

Лайфхак: как продлить жизнь насосу НМШ

Самая типичная ошибка — запуск насоса НМШ 12-25-10/10 «на сухую». Всегда убедитесь, что всасывающая линия заполнена рабочей жидкостью. Для продления ресурса также не допускайте работы на предельных давлениях выше 10 кгс/см² длительное время и следите за чистотой перекачиваемой среды — установите на всасывании фильтр грубой очистки. Это убережет шестерни и подшипники от преждевременного износа.

Температурный режим и срок службы

Насос НМШ 12-25-10/10 рассчитан на работу с жидкостями в температурном диапазоне от +10°C до +70°C для масел и мазута (исполнение с индексом Б). Для дизельного топлива верхний предел обычно ограничен +40°C. Работа при температурах ниже минимальной не рекомендуется, так как резко возрастает вязкость жидкости, увеличивается нагрузка на привод и ухудшаются условия всасывания, что может привести к кавитации.

Срок службы насоса НМШ 12-25-10/10 напрямую зависит от соблюдения температурного режима, чистоты рабочей среды и отсутствия перегрузок. При правильной эксплуатации, своевременном обслуживании и использовании жидкостей со смазывающей способностью ресурс насоса НМШ может составлять несколько лет интенсивной работы. Качество перекачиваемой среды — ключевой фактор: наличие абразивных частиц, воды или агрессивных химических примесей резко сокращает межремонтный интервал и общий ресурс оборудования.

Область применения

Шестеренный насос НМШ 12-25-10/10 находит широкое применение в различных отраслях промышленности благодаря своей неприхотливости и надежности. В машиностроении и автомобильной промышленности он используется в системах циркуляционной смазки станков и испытательных стендов. В горнодобывающей промышленности и металлообработке насосы НМШ обеспечивают подачу смазочно-охлаждающих жидкостей и гидравлических масел к тяжелому оборудованию.

В нефтегазовой отрасли и химической промышленности насос НМШ 12-25-10/10 применяется для перекачки нефти, мазута, различных масел и вязких химических продуктов по технологическим трубопроводам. В деревообработке и текстильной промышленности он может использоваться в системах подачи связующих, пропиток и масел. В строительстве и ЖКХ данный насос часто является сердцем котельных установок, осуществляя перекачку мазута или тяжелого топлива. Таким образом, купить насос НМШ 12-25-10/10 — значит получить универсальное решение для перекачки вязких сред в стационарных и мобильных установках.

Современные технологии

Несмотря на классическую конструкцию, насос НМШ 12-25-10/10 легко интегрируется в современные умные системы. Оснащение датчиками давления и температуры на входе/выходе позволяет осуществлять постоянный мониторинг его состояния. Данные могут передаваться на ПЛК или в IoT-платформы для предиктивной аналитики. Это дает возможность прогнозировать износ шестерен и уплотнений, планировать ремонт до отказа, а также оптимизировать энергопотребление всей гидравлической системы, соответствуя концепции Industry 4.0.

Обслуживание и ремонт

Правильное обслуживание — залог долгой и беспроблемной службы насоса НМШ 12-25-10/10. Регламентные работы включают в себя периодическую проверку состояния уплотнений вала (сальника или торцевого уплотнения) на предмет утечек, контроль температуры корпуса и подшипниковых узлов, а также визуальный осмотр на отсутствие вибраций и посторонних шумов. Рекомендуется вести журнал наработки моточасов для планирования технического обслуживания.

Для продления срока службы важно использовать рабочую жидкость, соответствующую требованиям по вязкости и чистоте. Быстрее всего в насосе НМШ изнашиваются уплотнительные элементы (сальники, манжеты), поверхность зубьев шестерен при работе с загрязненными средами, а также подшипники качения. Своевременная замена этих элементов в рамках капитального ремонта позволяет восстановить номинальные характеристики насоса НМШ 12-25-10/10 и избежать более серьезных повреждений корпуса и вала.

Ремкомплект или ЗИП

Стандартный ремонтный комплект для насоса НМШ 12-25-10/10 включает в себя наиболее подверженные износу быстроизнашиваемые детали (БИЗД): комплект шестерен (ведущая и ведомая) в сборе с валами или отдельно, уплотнения вала (сальниковую набивку или торцевое уплотнение), манжеты и прокладки (уплотнения торцов крышек и крышки подшипников), подшипники качения (роликовые или шариковые), упорные шайбы и крепежные элементы (болты, шпильки, гайки). Наличие такого ЗИПа на складе предприятия позволяет оперативно провести ремонт насоса НМШ с минимальным временем простоя технологической линии. Оригинальные ремкомплекты для насоса НМШ 12-25-10/10 можно заказать вместе с поставкой самого оборудования или отдельно.

Аналоги устройства

Шестеренные насосы с аналогичными характеристиками (подача около 10 м³/ч, давление до 10-16 бар) могут иметь различные индексы и исполнения: 1. Насос шестеренный типа НШ с фланцевым креплением. 2. Насос НМШФ – фланцевый аналог для встраивания в линии. 3. Насос НМШГ – с рубашкой обогрева/охлаждения корпуса для работы с жидкостями, склонными к застыванию. 4. Насосы серии SH с внутренним зацеплением шестерен для более высокого давления. 5. Насосы универсальные шестеренные (УШ) для широкого спектра жидкостей, включая пищевые. Выбор конкретного аналога зависит от требований к присоединению, наличию обогрева и материалу проточной части (чугун, бронза, нержавеющая сталь).

Условное обозначение

Экономические выгоды

Применение надежного насоса НМШ 12-25-10/10 – это прямая экономия. Снижение риска внезапных отказов минимизирует простои дорогостоящего технологического оборудования. Простая конструкция и доступность запчастей сокращают расходы на ремонт и обслуживание. Высокий КПД и оптимальная под нагрузкой мощность потребления насоса НМШ ведут к сокращению энергозатрат. В итоге, инвестиция в качественный шестеренный насос НМШ окупается за счет повышения общей надежности линии и снижения совокупной стоимости владения.

Изображения

Габаритные и присоединительные размеры

Насос НМШ 12-25-10/10 имеет компактные габариты, удобные для монтажа в ограниченном пространстве машинных залов или на подвижных установках. Типовые габариты: длина по осям присоединительных патрубков около 400-450 мм, ширина по лапам крепления около 250-300 мм, высота от оси вала до верхней точки корпуса примерно 300-350 мм. Конкретные размеры и расстояния между монтажными отверстиями указаны на габаритном чертеже.

Присоединение к трубопроводам осуществляется через фланцы стандартного трубного диаметра (чаще всего Ду50 или Ду65), расположенные на торцах корпуса насоса — всасывающий и нагнетательный. Фланцы могут быть исполнены по ГОСТ или ISO стандартам, что позволяет легко интегрировать насос НМШ в существующие трубопроводные системы. Важно обеспечить соосность подключенных трубопроводов, чтобы избежать лишних напряжений на корпус насоса.

Примеры заказа

Модель НМШ 12-25-10/10 – шестеренный насос, чугунная проточная часть, для масел/нефтепродуктов до +70°C.

Модель НМШ 12-25-10/10 Б – то же исполнение, но с проточной частью из бронзы для повышения коррозионной стойкости.

Модель НМШ 12-25-10/10 Т2 – насос в тропическом исполнении (Т2) для эксплуатации в условиях повышенной влажности и температуры окружающего воздуха.

Адаптация к российским условиям

Насос НМШ 12-25-10/10 полностью адаптирован к сложным условиям эксплуатации в России и странах СНГ. Он рассчитан на работу в широком диапазоне температур окружающей среды (климатическое исполнение У или Т). Исполнение насоса совместимо с распространенными отечественными маслами (И-20, И-40 и др.), соответствующими ГОСТ. Конструкция устойчива к возможным перепадам напряжения в промышленных сетях при использовании с асинхронными двигателями. Насос НМШ готов к надежной работе на объектах ЖКХ, в промышленных цехах и на удаленных производственных площадках по всей территории РФ и СНГ.

Работа в экстремальных условиях

Конструкция насоса НМШ 12-25-10/10 обладает запасом прочности, позволяющим работать в сложных условиях. При специальном заказе возможно исполнение для работы при температурах окружающей среды до -40°C (для Арктики). Насос устойчив к работе с отечественными рабочими жидкостями, включая застывающие, при условии предварительного подогрева линии или использовании исполнения НМШГ. Простота конструкции позволяет проводить диагностику состояния шестерен по шуму и вибрации, а также выполнять замену быстроизнашиваемых деталей даже в полевых условиях при наличии минимального набора инструментов и ремкомплекта.

Возможность работы на Марсе или Луне

Колонизаторам Марса, возможно, и не потребуется перекачивать мазут, но принцип насоса НМШ 12-25-10/10 пригодился бы. При условии подачи рабочей среды (например, специального масла для марсианских механизмов) и герметичного корпуса, защищающего от низкого давления и пыли, наш шестеренный насос НМШ мог бы работать. Его неприхотливость к чистоте среды и способность работать от любого вращательного привода (хоть от марсоходного электромотора) сделали бы его надежным узлом в системе жизнеобеспечения или передвижения базы. Ведь надежность, заложенная в насос НМШ, — это почти космический стандарт.

Часто задаваемые вопросы

Какой вязкости жидкости можно перекачивать насосом НМШ 12-25-10/10?
Насос НМШ предназначен для жидкостей с кинематической вязкостью не менее 75 мм²/с (сСт). Верхний предел ограничен мощностью привода, обычно до 1800 мм²/с. Для сред с меньшей вязкостью нужно согласование, так как может ухудшиться смазывание и герметичность между шестернями и корпусом.

Какая гарантия на насос НМШ 12-25-10/10?
Насос НМШ 12-25-10/10 от Гидромаш поставляется с официальной гарантией 12 месяцев при условии соблюдения правил эксплуатации, указанных в паспорте изделия.

Возможна ли доставка насоса НМШ в мой город?
Мы осуществляем доставку оборудования по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте у менеджеров.

Что входит в комплект поставки насоса НМШ?
Стандартная поставка включает сам насос НМШ 12-25-10/10, паспорт изделия, комплект монтажного крепежа (лапы или фланцы в базовом исполнении), упаковку. Электродвигатель поставляется отдельно, но мы можем помочь с подбором и комплектацией насосного агрегата.

Почему выбирают «Гидромаш»

Выбирая насос НМШ 12-25-10/10 у нас, вы получаете оригинальное промышленное оборудование с полным пакетом документации и гарантией производителя 12 месяцев. Мы предлагаем конкурентную цену на насос НМШ и обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это позволяет минимизировать сроки получения заказа в любой точке России. Организуем оперативную доставку в регионы РФ и страны СНГ. Наши специалисты готовы помочь с подбором аналогов, предоставить подробные консультации по техническим характеристикам и условиям монтажа. Чтобы купить надежный шестеренный насос НМШ 12-25-10/10 по выгодной цене и с гарантией или получить актуальный коммерческий расчет, просто свяжитесь с нами. Обращайтесь, и мы подберем оптимальное решение для ваших задач от проверенного бренда Гидромаш.
