Предназначение
Миницилиндры двухстороннего действия серии МЦМ 1 с односторонним штоком, магнитом на поршне и диаметром поршня 16...40 мм.
Миниилиндры изготавливаются ?16…?40 мм с магнитом на поршне и являются аналогами цилиндров серии DSNU (фирма FESTO), серии 24 (фирма CAMOZZI), по габаритным и присоединительным размерам соответствуют международным стандартам ISO 6432.
Особенность данной серии цилиндров характеризуется:
- точным взаимным расположением подвижных деталей;
- быстрым срабатыванием при подаче давления;
На поршне цилиндра установлен магнит, магнитное поле которого переключает бесконтактный датчик, тем самым контролируя положение поршня.
Датчик закрепляется в заданном положении на внешней стороне гильзы цилиндра. При подаче сжатого воздуха в одну из полостей цилиндра (поршневую или шкотовую) и соединении другой полости с атмосферой, поршень вместе со штоком перемещается, создавая соответственно толкающее или тянущее усилие (см. таблицу).
Цилиндр имеет встроенные демпфирующие кольца для поглощения остаточной энергии. Так как эта система торможения менее эффективна чем регулируемая, желательно ограничивать ход штока внешними упорами.
Данные цилиндры являются простым устройством универсального применения, которое может долго работать без обслуживания при правильном монтаже и эксплуатации.
Цилиндры могут монтироваться в любом положении. Особое внимание уделяется недопустимости радиальной нагрузки на шток из-за короткой направляющей втулки в передней крышке.
Миницилиндры неразборные и поэтому их ремонт невозможен.
Возможно изготовление цилиндров:
- с датчиками определения положения порш-ня, которые устанавливаются на внешней сто-роне гильзы пневмоцилиндра.
- с элементами крепления цилиндра (лапы, передний фланец, кронштейн на задней крышке), а также с элементами крепления штока (вилкообразная головка, шарнирная головка и муфта компенсатор).
Датчики и элементы крепления заказываются отдельно.
Структура условного обозначения
|
МЦ |
М |
1 |
X |
XX |
XXX |
УХЛ |
X |
|||||||
|
Категория размещения по ГОСТ 15150 (3; 4) |
||||||||||||||
|
Климатическое исполнение по ГОСТ 15150. |
||||||||||||||
|
Ход поршня (мм) |
||||||||||||||
|
Диаметр цилиндра (мм). |
||||||||||||||
| Исполнение цилиндра для варианта монтажа: 1 - на лапах или на кронштейне задней крышки 2 - на переднем фланце. |
||||||||||||||
| Исполнение цилиндра: 1 - двухсторонний с односторонним штоком; 2 - односторонний с односторонним штоком, в исходном положении шток выдвинут; 3 - односторонний с односторонним штоком, в исходном положении шток втянут; 5 - двухсторонний с двухсторонним штоком. |
||||||||||||||
|
Наличие магнита на поршне: |
||||||||||||||
|
Тип цилиндра: - миницилиндр. |
||||||||||||||
Техническая характеристика
| Наименование параметра | Диаметр цилиндра | ||||
| 16 | 20 | 25 | 32 | 40 | |
| Значение параметра | |||||
| 1.Номинальное давление, МПа | 0,9 | ||||
| 2.Диапазон рабочих температур, °С | -5...+70 | ||||
| 3.Диапазон скоростей, мм/с | 50...800 | ||||
| 4.Ход поршня, мм | 25; 50; 75; 80; 100; 125; 160; 175; 200; 250; 300; 350; 400; 450;500 |
||||
| 5.Максимальный ход, мм | 200 | 300 | 500 | ||
| 6.Допустимый ход, мм | 500 | 650 | |||
| 7.Тип торможения | Нерегулируемое двухстороннее | ||||
| 8.Присоединение пневмолиний | М5 | G1/8" | G1/4" | ||
|
9. Масса МЦМ 11, кг не более: при нулевой температуре + каждые 10 мм хода |
|||||
| 0,090 | 0,186 | 0,244 | 0,314 | 0,623 | |
| 0,008 | 0,009 | 0,012 | 0,017 | 0,025 | |
|
10. Масса МЦМ 11, кг не более при нудевом ходе +каждые 10 мм хода |
|||||
| 0,090 | 0,174 | 0,233 | 0,292 | 0,578 | |
| 0,008 | 0,009 | 0,012 | 0,017 | 0,025 | |
Габаритные и присоединительные размеры
МИНИЦИЛИНДРЫ ДВУХСТОРОННЕГО ДЕЙСТВИЯ С ОДНОСТОРОННИМ ШТОКОМ СЕРИИ МЦ для крепления на кронштейне задней крышки или лапах
МИНИЦИЛИНДРЫ ДВУХСТОРОННЕГО ДЕЙСТВИЯ С ОДНОСТОРОННИМ ШТОКОМ СЕРИИ МЦдля крепления на переднем фланце

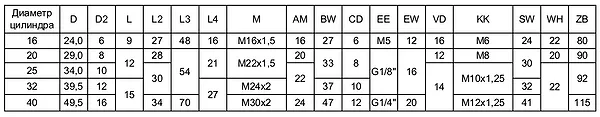

Таблица габаритных размеров
