Фильтр-влагоотделитель 22-16х40, 22у-16х40, 26-16х40

Фильтр влагоотделитель 22-16х40, 22у-16х40, 26-16х40 — это ключевой элемент защиты вашего пневматического оборудования, обеспечивающий глубокую очистку сжатого воздуха от конденсата, масляного тумана и абразивных частиц. Качественная система очистки воздуха в промышленных условиях Казахстана — гарантия долгой и бесперебойной работы пневмоинструмента, станков и контрольных приборов.

Описание и назначение профессионального фильтра влагоотделителя

Фильтр влагоотделитель представляет собой комбинированное устройство, которое выполняет две важнейшие функции: отделение капельной влаги (конденсата) и тонкую фильтрацию твердых частиц. Фильтр влагоотделитель 22-16х40, 22у-16х40, 26-16х40 специально разработан для работы в составе пневмомагистралей с условным проходом 16 мм. Влагомаслоотделитель этого типа эффективно работает с рабочей средой — сжатым воздухом, обеспечивая его чистоту до 12 класса по ГОСТ 17433-80. Конструктивно модели различаются по способу отвода накопленной жидкости: ручной слив (22-16х40), ручной слив с увеличенной емкостью (22у-16хх40) и полностью автоматический слив конденсата (26-16х40).

— Казахи говорят: «Суық тұрған жерде майлы ауа болмас» — «Где есть холод, не должно быть масляного воздуха». Вот почему надежный фильтр влагоотделитель на предприятии — это как юрта в степи: защищает от всех невзгод.

Технические параметры и характеристики

Габаритные размеры устройства компактны: 260 мм в высоту и 86х86 мм в сечении, что позволяет легко интегрировать его в существующие трубопроводы. Основные рабочие параметры делают его универсальным решением для большинства промышленных задач в Казахстане:

Номинальное рабочее давление: до 1.0 МПа (10 бар). Этого давления достаточно для любых стандартных пневмосистем.
Тонкость фильтрации: 40 мкм. Картридж задерживает частицы размером до 40 микрон, включая пыль, ржавчину и масляный аэрозоль.
Присоединительная резьба: Внутренняя коническая резьба К1/2" по ГОСТ 6111-52.
Температурный диапазон: устройство работоспособно в широком диапазоне от -40°C до +80°C, что идеально для континентального климата Казахстана с жарким летом и морозной зимой.
Пропускная способность: оптимальна для линий с расходом воздуха до 1500 л/мин.

Схема подключения фильтра влагоотделителя 22-16х40 в пневмосистему. Обозначены вход, выход и сливной кран.

Принцип работы циклонного влагоотделителя

Принцип работы фильтра влагоотделителя 22-16х40, 22у-16х40, 26-16х40 основан на силе центробежного воздействия. Загрязненный и влажный воздух попадает в верхнюю часть корпуса и закручивается по спирали. Более тяжелые капли воды и масла, а также крупные частицы под действием центробежной силы отбрасываются к стенкам колбы, стекают вниз и накапливаются в прозрачном отстойнике. Предварительно осушенный воздух проходит через пористый фильтрующий элемент (картридж), где задерживаются оставшиеся мелкие примеси. Очищенный воздух выходит через верхний штуцер и поступает к потребителям. Ключевое различие моделей — в системе слива: ручная требует регулярного контроля, автоматическая (26-16х40) срабатывает сама при заполнении резервуара, что особенно удобно на удаленных или интенсивно работающих участках.

Область применения в промышленности Казахстана

Данные фильтры влагоотделители востребованы во всех отраслях, где используется пневматическое оборудование. В Казахстане их применение особенно актуально в условиях повышенной запыленности и перепадов температур.

Горнодобывающая и нефтегазовая отрасль: защита пневматического инструмента на буровых установках, в обогатительных цехах и ремонтных мастерских.
Машиностроение и металлообработка: подача чистого воздуха на пневмоцилиндры станков с ЧПУ, покрасочные камеры, пескоструйные аппараты и измерительные пневмоприборы.
Строительство и ЖКХ: обеспечение долговечности отбойных молотков, гайковертов, шлифмашин и систем пневмотранспорта.
Пищевая и химическая промышленность: очистка воздуха, контактирующего с продуктами или химически активными веществами.

Установка фильтра влагоотделителя 22-16х40, 22у-16х40, 26-16х40 непосредственно после компрессора и ресивера является обязательным условием для создания надежной пневмосистемы, предотвращающей коррозию и преждевременный издорв пневмоаппаратуры.

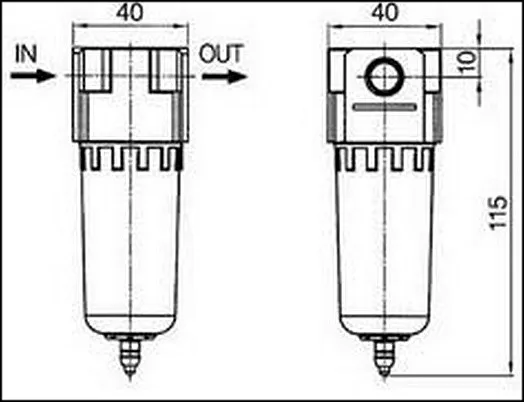

Габаритный чертеж фильтра влагоотделителя модели 26-16х40 с указанием размеров и точек подключения.

Выбор модели: 22-16х40, 22у-16х40 или 26-16х40?

Выбор конкретной модели фильтра влагоотделителя зависит от условий эксплуатации и требований к обслуживанию.

Фильтр влагоотделитель 22-16х40 — базовая модель с ручным сливным краном. Идеален для линий с невысоким влаговыделением, где оператор может регулярно производить визуальный контроль и слив конденсата.
Фильтр влагоотделитель 22у-16х40 — модификация с увеличенным объемом отстойника. Рекомендуется для установки в местах с повышенной влажностью воздуха или при высокой производительности компрессора, где конденсат образуется быстро. Позволяет реже обслуживать устройство.
Фильтр влагоотделитель 26-16х40 — модель с автоматическим электромагнитным клапаном для слива. Незаменим на автоматизированных линиях, в труднодоступных местах или когда важно предотвратить переполнение отстойника без участия персонала. Обеспечивает максимальную защиту и минимизирует простои.

Экономическая эффективность и срок службы

Установка качественного фильтра влагоотделителя 22-16х40, 22у-16х40, 26-16х40 — это не расход, а инвестиция в надежность. Очищенный воздух многократно увеличивает ресурс дорогостоящих пневмоцилиндров, клапанов, инструментов и покрасочного оборудования. Фильтрующий элемент подлежит замене по мере загрязнения (при увеличении перепада давления). Сам корпус устройства, выполненный из прочного металла с антикоррозионным покрытием, рассчитан на 10 и более лет службы. Своевременное обслуживание — залог долгой работы всего контура. Наши специалисты с сайта https://gidro777.kz/ помогут подобрать сменные картриджи и проконсультируют по вопросам обслуживания.

Заказать фильтр влагоотделитель с доставкой по Казахстану

Бренд Гидра, представленный в Казахстане, предлагает надежные и сертифицированные фильтры влагоотделители. Мы являемся прямым поставщиком со складом в Актау, что позволяет предлагать конкурентные цены без посреднических наценок. Осуществляем оперативную доставку во все регионы страны: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также работаем со странами СНГ. Чтобы оформить заказ на фильтр влагоотделитель 22-16х40, 22у-16х40, 26-16х40, уточнить актуальную цену или получить техническую консультацию, свяжитесь с нами через раздел Контакты или воспользуйтесь удобной формой заказа на сайте. Гарантируем качество, быструю отгрузку и профессиональную поддержку вашего бизнеса в Казахстане!
