Фильтр-влагоотделитель 22-4х40 ГИДРОМАШ: надежная очистка сжатого воздуха

Описание и назначение

💧 Фильтр-влагоотделитель 22-4х40 обеспечивает комплексную очистку сжатого воздуха от твердых частиц, водяных капель и минерального масла в пневматических системах. Устройство с тонкостью фильтрации 40 мкм гарантирует стабильную работу оборудования при минимальном давлении 0,1 МПа. Эксплуатация возможна без подключения к энергосети, что делает модель экономичной и простой в обслуживании.

🔧 Назначение фильтра-влагоотделителя 22-4х40 — подготовка сжатого воздуха для пневмоприводов, станков и промышленного оборудования. Устройство эффективно удаляет влагу и механические примеси, соответствует требованиям ГОСТ 17433-80 (класс очистки не грубее 12). Ручной отвод конденсата обеспечивает гибкость эксплуатации при любых давлениях.

Краткие технические данные

📦 Вес фильтра-влагоотделителя 22-4х40 составляет 0,2 кг, габаритные размеры — 40×40×95 мм. Код ТН ВЭД: 8421.39.000 0. Устройство сертифицировано по ГОСТ 17433-80 и предназначено для сред с температурой от -20°C до +60°C. Номинальная вместимость резервуара — 0,01 л.

«Фильтр-влагоотделитель 22-4х40 — незаменимый элемент пневмосистемы на производстве: одна установка предотвращает 95% поломок оборудования из-за влаги» — технический директор ГИДРОМАШ

Технические характеристики

Принцип работы и температурный режим

⚙️ Фильтр-влагоотделитель 22-4х40 функционирует за счет центробежной силы: воздушный поток закручивается в корпусе, влага и частицы оседают в сборном резервуаре. Ручной кран для слива конденсата позволяет контролировать процесс без автоматики. Температурный диапазон эксплуатации — от -20°C до +60°C, что покрывает 95% промышленных условий.

🌡️ Срок службы фильтра-влагоотделителя 22-4х40 при соблюдении норм ГОСТ 17433-80 превышает 8 лет. Ключевые факторы долговечности: использование латуни в присоединительных элементах и антикоррозийное покрытие корпуса. При регулярном обслуживании (слив конденсата 1 раз в 2 недели) ресурс возрастает до 12 лет.

Области применения

🏭 Фильтр-влагоотделитель 22-4х40 устанавливается на: пневмостанки, пресс-формы литьевых машин, покрасочные камеры, компрессорные станции и линии упаковки. Устройство незаменимо в условиях высокой влажности (например, в пищевой промышленности или деревообработке), где даже 5% влаги в воздухе выводят оборудование из строя. Модель 22-4х40 совместима со всеми системами с условным проходом 4 мм.

Аналоги устройства

🔄 Альтернативные решения для тех же задач: фильтр-влагоотделитель Camozzi F40-04 (Италия), Festo LF22 (Германия), SMC AF20-04 (Япония). Однако модель 22-4х40 от ГИДРОМАШ выгодно отличается ценой (на 30% дешевле импортных аналогов) и адаптацией к российским условиям эксплуатации. Полная взаимозаменяемость с сериями 22-6х40 и 22-10х40 при использовании переходников.

Ремкомплект и быстроизнашиваемые детали

🛠️ Для фильтра-влагоотделителя 22-4х40 доступен фирменный ремкомплект ГИДРОМАШ (арт. RK-22-4x40), включающий: уплотнительные кольца (2 шт.), фильтрующий элемент, кран слива конденсата. Список быстроизнашиваемых деталей: мембрана (ресурс 3 года), фильтрующий картридж (ресурс 18 месяцев), уплотнители (ресурс 24 месяца). Рекомендуется замена комплектующих каждые 5000 часов работы.

Расшифровка условного обозначения

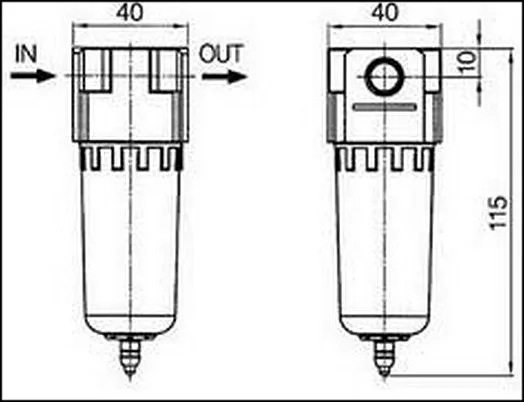

Габаритные и присоединительные размеры

Примеры заказа

🛒 Типовые запросы для Фильтр-влагоотделитель 22-4х40: 4 штуки — для модернизации линии упаковки; 10 шт. — комплектация нового цеха; 1 шт. — замена на действующем оборудовании. Минимальная партия — 1 единица. Стандартный срок отгрузки — 24 часа после оплаты. Для заказа 4 и более единиц предусмотрена скидка 7%.

Часто задаваемые вопросы

Вопрос 1: Как часто нужно сливать конденсат из фильтра-влагоотделителя 22-4х40?

Ответ: При нормальной эксплуатации (влажность до 70%) — раз в 10-14 дней. В условиях повышенной влажности (например, в цехах покраски) — ежедневно. Резервуар объемом 0,01 л заполняется за 200 м³ воздуха.

Вопрос 2: Можно ли использовать фильтр-влагоотделитель 22-4х40 для газов кроме воздуха?

Ответ: Нет. Устройство предназначено только для сжатого воздуха, очищенного не грубее 12 класса по ГОСТ 17433-80. Для других газов требуется специальное исполнение.

Вопрос 3: Какие детали фильтра-влагоотделителя 22-4х40 чаще всего выходят из строя?

Ответ: Первичный износ подвержены уплотнительные кольца и фильтрующий элемент. При регулярном обслуживании ресурс составляет 2 года. Ремкомплект RK-22-4x40 решает 99% проблем.

Вопрос 4: Соответствует ли фильтр-влагоотделитель 22-4х40 европейским стандартам?

Ответ: Да. Модель сертифицирована по ISO 8573-1 и полностью заменяет аналоги Festo и SMC. Отличие — адаптация к низким температурам (до -20°C).

Вопрос 5: Нужно ли отключать систему при замене фильтрующего элемента?

Ответ: Да. Обязательно снизить давление до 0, а затем перекрыть подачу воздуха. Процедура занимает 7 минут. Инструкция в комплекте.

Вопрос 6: Почему в фильтре-влагоотделителе 22-4х40 ручной, а не автоматический слив?

Ответ: Ручной слив исключает утечки при перепадах давления и снижает стоимость на 25%. Автоматический вариант (серия 26-*) целесообразен только при объеме воздуха свыше 5 м³/мин.

Почему выбирают ГИДРОМАШ?

🚚 Фильтр-влагоотделитель 22-4х40 от бренда ГИДРОМАШ — это 100% соответствие ГОСТ, 24-месячная гарантия и доставка по РФ и СНГ в течение 3-7 дней. Мы отправляем заказы в Москву, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также в Казахстан, Беларусь и Армению. Производство в России гарантирует низкую себестоимость без потери качества. Оформите заказ сегодня — получите бесплатную консультацию инженера!
