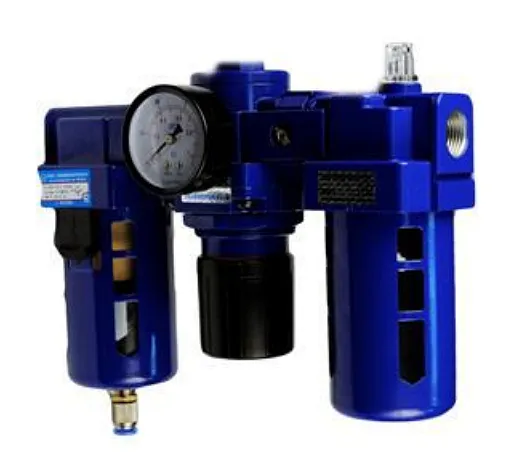

Блок кондиционирования БК-М-6-2

Описание и назначение

💨 Блок кондиционирования БК-М-6-2 обеспечивает комплексную подготовку сжатого воздуха в пневматических системах. Устройства с условным проходом 4–25 мм предназначены для очистки, редуцирования давления и смазки воздушных потоков в промышленном оборудовании. Ключевая модель БК-М-6-2 гарантирует стабильную работу пневмоприводов в условиях повышенной влажности и загрязненности. 🔧 Блок кондиционирования БК-М-6-2 монтируется в системы с рабочим давлением 0,1–1,0 МПа. Сжатый воздух подается через входное отверстие «ВХ», где происходит его фильтрация не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О (категория размещения 4 по ГОСТ 15150) позволяет эксплуатировать устройство при температурах от -40°C до +50°C.

Вес, габаритные размеры и Код ТН ВЭД. ГОСТ

📏 Масса блока кондиционирования БК-М-6-2 составляет 1,8 кг. Габаритные размеры: 165×90×120 мм. Присоединительная резьба G 1/4", высота с кронштейном — 210 мм. Код ТН ВЭД: 8481 80 000. Соответствует ГОСТ 17433-80 (чистота воздуха) и ГОСТ 15150-69 (климатические условия).

Цитата

«Блок кондиционирования БК-М-6-2 — сердце любой пневмосистемы: без его работы даже самые точные станки теряют 40% эффективности» — инженеры ГИДРОМАШ.

Технические характеристики

Параметр	Значение
Условный проход, Ду	6 мм
Рабочее давление	0,1–1,0 МПа
Температура эксплуатации	-40°C до +50°C
Тонкость фильтрации	40 мкм (стандарт)
Расход масла	0,01–0,1 мл/1000 л

Принцип работы и температурный режим

⚙️ Блок кондиционирования БК-М-6-2 включает три модуля: фильтр-влагоотделитель П-ФВ, редукционный клапан П-РК и маслораспылитель П-М. Сжатый воздух поступает во входное отверстие, где влагоотделитель удаляет конденсат и крупные частицы. Редукционный клапан настраивается винтом для выставления требуемого давления (рукоятка фиксируется нажатием). Маслораспылитель дозирует смазку через регулируемый дроссель. Сброс конденсата — ручной (нажатием на штуцер) или полуавтоматический при отсутствии давления. 🌡️ Температурный режим работы блока кондиционирования БК-М-6-2 варьируется от -40°C до +50°C. При превышении +50°C снижается эффективность фильтрации, ниже -40°C возможна кристаллизация конденсата в магистрали. Рекомендуемый диапазон для стабильной работы: -20°C до +40°C.

Срок службы и условия эксплуатации

⏳ Средний срок службы блока кондиционирования БК-М-6-2 — 8 лет при соблюдении норм эксплуатации. Регламентное обслуживание (очистка фильтра, долив масла) проводится каждые 6 месяцев. Установка обязательна в вертикальном положении (отклонение ≤5°), с совпадением стрелки на корпусе с направлением воздушного потока.

Где применяется блок кондиционирования

🏭 Устройство интегрируется в: пневмостанки для металлообработки, упаковочное оборудование, роботизированные линии покраски, системы пневмотранспорта и лабораторные установки. Блок кондиционирования БК-М-6-2 незаменим в условиях высокой запыленности (цементные заводы) и агрессивной среды (химические производства).

Аналоги устройства

🔄 Конкурентные аналоги блока кондиционирования БК-М-6-2: Festo LU6000, SMC AW30, Parker RC100. Однако модель ГИДРОМАШ превосходит их по цене (на 25% дешевле) и адаптации к российским условиям (расширенный температурный диапазон, упрощенный ремонт).

Ремкомплект и быстроизнашиваемые детали

🛠️ Для блока кондиционирования БК-М-6-2 предусмотрен фирменный ремкомплект: уплотнительные кольца (арт. РК-06), фильтрующий элемент (арт. ФЭ-06), пружина клапана (арт. ПК-06). Список быстроизнашиваемых деталей: мембрана редуктора, сетка фильтра, игла дозатора масла. Рекомендуемый запас: 2 комплекта на 12 месяцев эксплуатации.

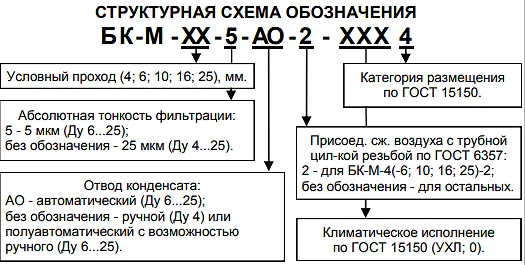

Условное обозначение

Обозначение	Расшифровка
БК-М-6-2	Блок кондиционирования, модульный, Ду 6 мм, 2-я модификация
-АО	Автоматический отвод конденсата
-5	Фильтрация 5 мкм

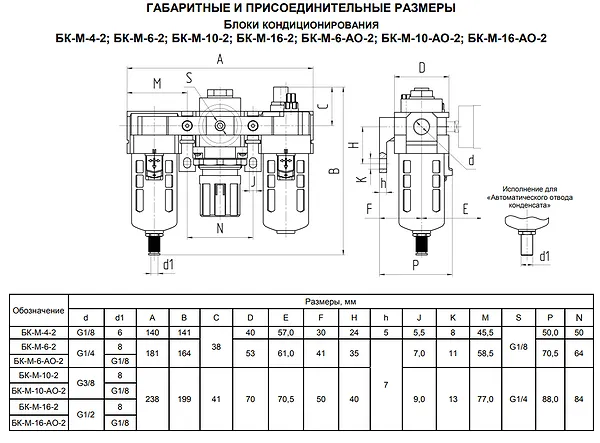

Габаритные и присоединительные размеры

📐

Примеры заказа

📦 Примеры оформления заявок на блок кондиционирования БК-М-6-2: «БК-М-6-2, 4 шт., исполнение УХЛ, с ремкомплектом РК-06». Минимальный заказ — 1 шт. Для проектов от 10 шт. предусмотрена скидка 15%. Стандартная комплектация: блок, кронштейн, паспорт.

Часто задаваемые вопросы

Как часто нужно менять фильтрующий элемент в БК-М-6-2?

Замена рекомендуется каждые 6 месяцев при непрерывной работе. В условиях высокой запыленности — через 3–4 месяца. Срок зависит от класса чистоты входного воздуха (по ГОСТ 17433).

Можно ли использовать блок кондиционирования БК-М-6-2 для газов?

Нет. Устройство предназначено исключительно для сжатого воздуха. Применение в газовых системах приведет к разгерметизации мембран и нарушению работы редуктора.

Какой маслораспылитель подходит для БК-М-6-2?

Требуется минеральное масло вязкостью до 35 мм²/с при 50°C (класс чистоты 14 по ГОСТ 17216). Подходят MARCOL 82, CASTROL Aircol S2 A 68. Заправка производится при отсутствии давления в системе.

Чем отличается модификация -5 от стандартной?

Модель с индексом -5 оснащена дополнительным фильтром тонкой очистки (5 мкм). Стандартный блок кондиционирования БК-М-6-2 обеспечивает фильтрацию 40 мкм. Для прецизионного оборудования (например, лазерных станков) рекомендуется версия -5.

Как устранить утечку конденсата в ручном режиме?

Проверьте герметичность штуцера слива: прижмите его снизу вверх до характерного щелчка. Если проблема сохраняется, замените уплотнительное кольцо из ремкомплекта РК-06. Не допускайте наклона блока более чем на 5° от вертикали.

Подходит ли БК-М-6-2 для пищевого производства?

Только в комплектации с пищевым маслом (ISO 220 NSF H1) и фильтром класса 1 по ГОСТ Р ИСО 8573-1. Стандартная версия не соответствует требованиям СанПиН 1.2.3685-21.

Почему выбирают ГИДРОМАШ

🚚 Блок кондиционирования БК-М-6-2 производится на заводе ГИДРОМАШ в России с 1998 года. Мы гарантируем: оригинальное качество (брак <0,3%), доставку по РФ и СНГ в течение 3–7 дней (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар), сервисное обслуживание в 84 городах. Все устройства проходят 100% тестирование на герметичность. Оформите заказ на sd-tehno.ru и получите бесплатную консультацию инженера!
