Блок кондиционирования БК-М-4-2 от ГИДРОМАШ

Описание и назначение

🌬️ Блок кондиционирования БК-М-4-2 представляет собой комплексное решение для подготовки сжатого воздуха в пневмосистемах промышленного оборудования. Данное устройство обеспечивает многоступенчатую очистку, редуцирование давления и точную дозированную подачу смазки, что критически важно для безотказной работы пневматических приводов и механизмов.

🎯 Назначение БК-М-4-2 заключается в создании стабильных параметров рабочей среды для высокоточного оборудования. Блок эффективно удаляет механические частицы, конденсат и регулирует давление в диапазоне от 0,1 до 1,0 МПа, соответствуя классу очистки 12 по ГОСТ 17433. Климатическое исполнение УХЛ категории размещения 4 по ГОСТ 15150 гарантирует эксплуатацию в сложных условиях.

Вес, габаритные размеры и Код ТН ВЭД. ГОСТ

📦 Масса блока кондиционирования БК-М-4-2 составляет 1,8 кг при габаритных размерах 150×110×220 мм. Устройство соответствует техническим требованиям ГОСТ 17433-80 (чистота воздуха) и ГОСТ 15150-69 (климатические условия). Код ТН ВЭД 8481.80.900

«Блок кондиционирования БК-М-4-2 – незаменимый элемент пневмосистем, обеспечивающий стабильность технологических процессов даже в самых агрессивных производственных условиях»

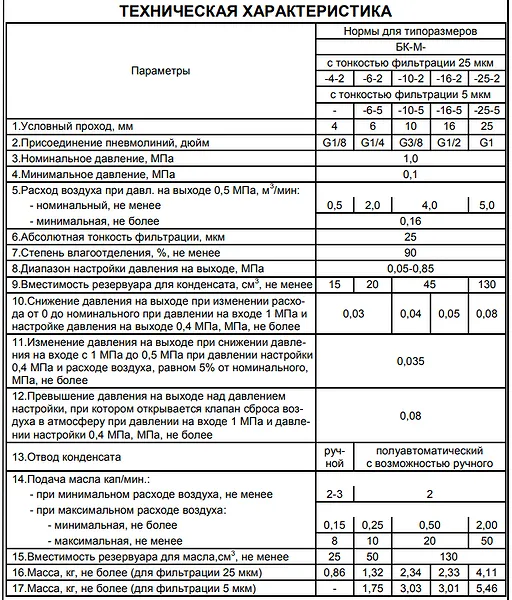

Технические характеристики

Принцип работы и температурный режим

🔄 Принцип работы блока кондиционирования БК-М-4-2 базируется на трехэтапной обработке сжатого воздуха. На первом этапе фильтр-влагоотделитель П-ФВ удаляет механические примеси и конденсат. Затем редукционный клапан П-РК стабилизирует давление до заданного уровня, регулируемого поворотом винта с фиксацией рукоятки. На заключительном этапе маслораспылитель П-М обеспечивает точную дозированную подачу смазки через регулируемый дроссель.

🌡️ Температурный режим работы блока кондиционирования БК-М-4-2 составляет от -40°С до +80°С, что позволяет эксплуатировать оборудование в экстремальных климатических условиях. При превышении температурного диапазона рекомендуется использовать термоизоляционные кожухи.

Срок службы

⏳ Срок службы блока кондиционирования БК-М-4-2 при соблюдении условий эксплуатации составляет не менее 8 лет. Регулярное техническое обслуживание (ежемесячная проверка уровня масла, ежеквартальная замена фильтрующих элементов) продлевает ресурс до 12 лет. Гарантийный период – 24 месяца с момента ввода в эксплуатацию.

Где используется

🏭 Блок кондиционирования БК-М-4-2 применяется в пневмосистемах металлорежущих станков, роботизированных линий сборки, упаковочного оборудования и систем автоматизации. Устройство незаменимо в условиях высокоточной механической обработки, где колебания параметров воздуха приводят к браку продукции. Типичные отрасли: машиностроение, автомобильная промышленность, пищевое производство.

Аналоги устройства

🔍 Альтернативными решениями для подготовки воздуха являются блоки серии F.R.L. компаний Festo (LFR-...-V-A) и SMC (AF20-...). Однако БК-М-4-2 от ГИДРОМАШ демонстрирует лучшее соотношение цена/качество для российского рынка, сохраняя полную совместимость с международными стандартами. Ключевое преимущество – адаптация к отечественным эксплуатационным условиям.

Ремкомплект и быстроизнашиваемые детали

🔧 В комплект ремонта блока кондиционирования БК-М-4-2 входят: фильтрующий элемент (артикул ФЭ-04), уплотнительные кольца (КИТ-УПЛ-01), мембрана редуктора (МР-04). Список быстроизнашиваемых деталей: фильтрующий картридж (ресурс 6-12 месяцев), маслоуказатель (ресурс 24 месяца), дроссельная игла (ресурс 36 месяцев). Все компоненты доступны на складе в Москве.

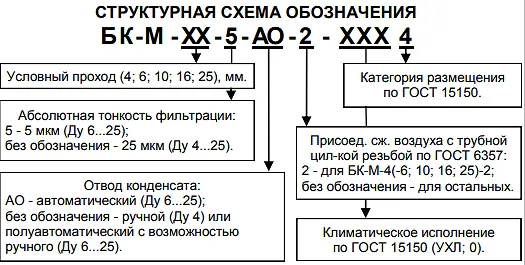

Условное обозначение

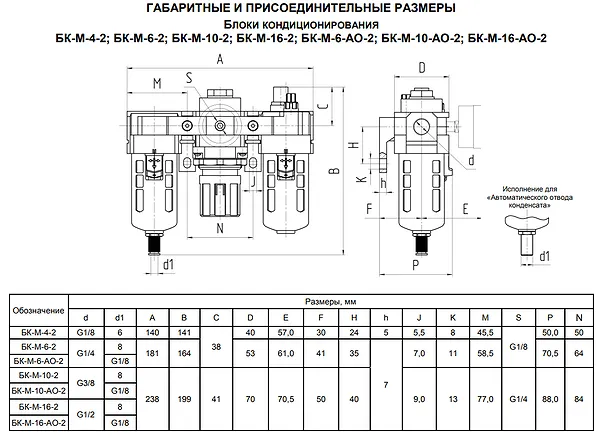

Габаритные и присоединительные размеры

Примеры заказа

📦 Типовой заказ: 4 шт. блока кондиционирования БК-М-4-2 (УХЛ4, G 1/8"). Комплектация включает кронштейны крепления и инструкцию по монтажу. Стандартная упаковка – картонная коробка с пенопластовыми вкладышами. Срок отгрузки со склада в Москве – 24 часа после подтверждения заказа.

Часто задаваемые вопросы

❓ Как часто требуется сливать конденсат из БК-М-4-2?
При ручном отводе конденсата сброс выполняется ежесменно. В варианте с автоматическим отводом (-АО) процесс происходит автономно при снижении давления ниже 0,1 МПа.

❓ Можно ли использовать блок кондиционирования БК-М-4-2 при давлении 1,2 МПа?
Эксплуатация при давлении свыше 1,0 МПа категорически запрещена. Для таких систем требуется модель с Ду 6 мм и усиленными компонентами.

❓ Какой тип масла подходит для маслораспылителя?
Рекомендуется минеральное масло вязкостью 35 мм²/с при 50°С (класс чистоты 14 по ГОСТ 17216). Запрещено использование синтетических составов.

❓ Требуется ли предварительная фильтрация перед БК-М-4-2?
Для достижения тонкости фильтрации 5 мкм необходимо установить предварительный фильтр-влагоотделитель П-ФВ-...-5 перед основным блоком.

❓ Какова периодичность замены фильтрующего элемента?
Стандартный интервал – 6 месяцев. При работе в запыленной среде замена требуется каждые 3 месяца. Контроль визуальный по индикатору засоренности.

❓ Подходит ли БК-М-4-2 для пищевого производства?
Для пищевых линий необходима модификация с фильтром класса 0 и пищевым маслом в системе смазки. Базовая модель не соответствует требованиям СанПиН.

Завершение

✅ Блок кондиционирования БК-М-4-2 от ГИДРОМАШ – это гарантия стабильной работы ваших пневмосистем. Как производитель и поставщик, мы обеспечиваем оперативную доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и в страны СНГ. На складе всегда в наличии более 200 единиц оборудования. Оформите заказ сегодня – получите консультацию инженера и техническую поддержку на весь срок эксплуатации!
