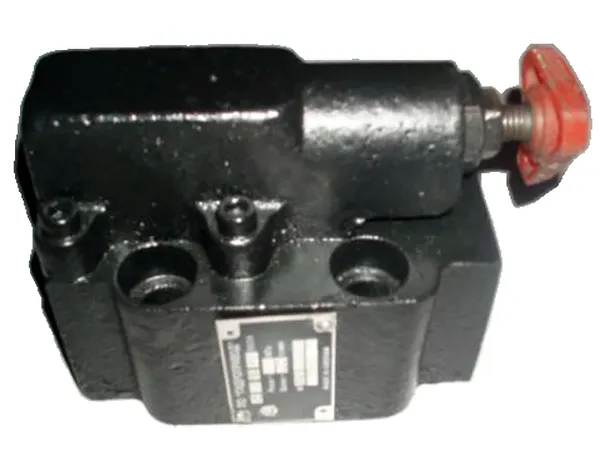

Гидроклапан М-КР 32-20-2

Гидроклапан М-КР 32 20 2 – это высокоточный, сложносоставной редукционный гидроклапан золотникового типа, предназначенный для стабилизации и управления давлением в гидравлических системах высокого давления. Его конструкция с двумя золотниками позволяет обеспечивать широкий диапазон настройки и повышенную точность регулирования потока рабочей жидкости, что делает его незаменимым компонентом в промышленных гидросистемах.

Описание и назначение

Гидроклапан М-КР 32-20-2 предназначен для выполнения функции редукции давления в магистралях гидроприводов мобильной и стационарной техники. Основная задача данного устройства – обеспечить стабильное, заданное давление в отводящей линии независимо от колебаний давления на входе. Это критически важно для защиты чувствительных гидравлических агрегатов (исполнительных механизмов, гидромоторов) от перегрузок и для поддержания точности работы технологического оборудования.

Конструктивной особенностью, отличающей модель гидроклапана М-КР 32-20-2 от стандартных редукционных клапанов, является наличие двух последовательных регулируемых золотников: основного и вспомогательного. Такая двухступенчатая система управления потоком существенно увеличивает диапазон регулировки и повышает точность поддерживаемого давления на выходе. Дополнительно, предусмотрена возможность внешнего дистанционного управления величиной выходного давления через подключение отдельного гидравлического каскада управления, что расширяет возможности интеграции в автоматизированные системы.

Гидроклапан М-КР 32-20-2 относится к изделиям стыкового типа монтажа и предназначен для установки на стандартные монтажные плиты. Это обеспечивает компактность системы, удобство обслуживания и замены, а также высокую надежность соединений. Данная модель подходит для работы с минеральными маслами (индустриальными и гидравлическими), рабочей средой ИГП и другими гидравлическими жидкостями согласно ГОСТ и ISO. Перед тем как купить гидроклапан М-КР 32-20-2, важно сверить его параметры с требованиями вашей системы, особенно по рабочему давлению и производительности.

Вес, габариты, код ТН ВЭД, ГОСТ

Два золотника – двойной контроль

Один золотник говорит другому: «Хорошо, я грубо отрегулирую давление, а ты подправь?». Второй отвечает: «С радостью! Только учти, я маленький, но очень точный». Так и работают в тандеме в гидроклапане М-КР 32-20-2: один задаёт примерный диапазон, второй делает всё идеально точно. Надежность и точность в одном корпусе – это не шутка, а принцип работы.

Технические характеристики

Принцип работы

Принцип действия гидроклапана М-КР 32-20-2 основан на редукции (снижении) давления потока рабочей жидкости от источника высокого давления до заданного стабильного уровня. Поток поступает во входной канал, где встречает сопротивление регулируемого золотника. С ростом давления на входе золотник смещается, частично перекрывая проходное сечение, тем самым ограничивая расход и стабилизируя давление на выходе. В гидроклапане М-КР 32-20-2 эту функцию выполняют два золотника в одной конструкции: основной берет на себя основную нагрузку по грубой регулировке, а вспомогательный обеспечивает тонкую, точную подстройку давления в заданном диапазоне.

Настройка рабочего давления осуществляется с помощью регулировочного винта, который сжимает или ослабляет пружину, воздействующую на золотник. Внешнее управление клапаном реализовано через дополнительный подвод управляющего давления к пилотной ступени, что позволяет дистанционно изменять значение настроенного давления без необходимости механической регулировки на месте установки. Важно помнить, что для корректной работы гидроклапана М-КР 32-20-2 разница между давлениями на входе и выходе не должна опускаться ниже минимального значения (обычно 1 МПа).

Кипит, как чайник

Представьте себе чайник: он греет воду, и вскоре пар пытается вырваться наружу, открывая клапан-свисток. Гидроклапан М-КР 32-20-2 работает по схожему принципу, только вместо пара – масло под давлением в десятки мегапаскалей, а вместо свистка – точнейшие стальные золотники. И его задача не просто разрешить «выпустить пар», а сделать это плавно и точно, чтобы оборудование не пострадало от скачков давления. Типичная ошибка – игнорировать необходимость поддержания минимального перепада давлений (около 1 МПа), что приводит к нестабильной работе клапана и вибрациям в системе.

Температурный режим и срок службы

Гидроклапан М-КР 32-20-2 рассчитан на работу в достаточно широком диапазоне температур рабочей среды: от –20°C до +80°C. Крайне важно, чтобы температура масла на входе в клапан оставалась в этих пределах, иначе могут измениться вязкостные свойства жидкости, что напрямую скажется на скорости срабатывания золотниковой пары и точности поддержания давления, а также ускорит износ уплотнений.

Срок службы гидроклапана М-КР 32-20-2 в первую очередь зависит от качества рабочей жидкости и соблюдения рекомендуемого фильтрования (чистота по ГОСТ не ниже 18/15/12 по ISO 4406). При соблюдении условий эксплуатации и своевременном обслуживании средний ресурс изделия может составлять несколько тысяч часов непрерывной работы. Регулярная замена уплотнений и проверка герметичности позволяют существенно продлить срок службы данного гидравлического элемента.

Область применения

Редукционный гидроклапан М-КР 32-20-2 находит применение во многих отраслях промышленности благодаря своей надежности и точности регулировки. В машиностроении и автомобильной промышленности его используют в системах управления прессами, прокатных станах и испытательных стендах для стабилизации давления в контурах подачи масла. В горнодобывающей и строительной отраслях клапан обеспечивает безопасную работу гидравлических манипуляторов экскаваторов, буровых установок и подъемных платформ.

В нефтегазовом секторе гидроклапаны М-КР используются на оборудовании для бурения и подготовки скважин, где требуется точное давление в системах управления задвижками. В металлообработке, деревообработке и химической промышленности они являются частью систем питания гидроцилиндров станков и автоматизированных линий. В текстильной промышленности и ЖКХ (например, в системах управления мощными насосными станциями) их применение также позволяет повысить надежность и ресурс гидрооборудования.

Современные технологии

Сегодня гидроклапан М-КР 32-20-2 перестает быть просто «железкой» в гидросистеме. Интегрируя его с датчиками давления и ПЛК (программируемыми логическими контроллерами), можно в реальном времени контролировать настройки и состояние клапана, прогнозировать необходимость технического обслуживания. Это соответствует концепции Industry 4.0 и IoT, что позволяет создавать «умные» производственные линии и сокращать простои оборудования за счет предиктивной диагностики.

Обслуживание и ремонт

Обслуживание гидроклапана М-КР 32-20-2 заключается в периодической проверке заданного давления настройки, визуальном контроле на отсутствие течей по монтажным поверхностям и местам уплотнений, а также в замене рабочих жидкостей и фильтров по регламенту основной гидросистемы. Рекомендуется проверять работое состояние клапана не реже одного раза в 6 месяцев для интенсивно эксплуатируемого оборудования.

При возникновении неисправностей, таких как нестабильное давление на выходе или подтекания, необходимо провести диагностику: проверить состояние уплотнительных элементов (манжет, колец), наличие задиров или износа на рабочих поверхностях золотников, а также целостность пружин. Замена изношенных деталей производится с использованием оригинальных ремонтных комплектов.

Ремкомплект или ЗИП

Ремонтный комплект для гидроклапана М-КР 32-20-2 включает в себя быстроизнашиваемые элементы конструкции: комплект уплотнений (кольца круглого сечения, манжеты для золотника), регулировочные пружины, а также крепежные элементы (болты, шайбы, гайки) для повторного монтажа на плиту. При заказе ремкомплекта укажите модель клапана и требуемый артикул. Поставка оригинального ЗИПа от производителя гарантирует долгую и надежную работу устройства после ремонта.

Аналоги устройства

В зависимости от требуемых рабочего давления и расхода, альтернативой модели гидроклапана М-КР 32-20-2 могут служить другие редукционные клапаны аналогичного назначения. Например:

1. Гидроклапан редукционный проходной с условным проходом 25 мм и давлением настройки до 16 МПа.
2. Гидроклапан редукционный с фланцевым подключением для повышенных расходов (до 500 л/мин).
3. Пилотный редукционный клапан с электромагнитным управлением для систем автоматики.
4. Редукционный клапан в картриджном исполнении для установки в моноблочные системы.
5. Двухступенчатый редукционный клапан с ручной регулировкой и манометром.

Условное обозначение

Экономические выгоды

Применение гидроклапана М-КР 32-20-2 с его высокой точностью регулировки позволяет минимизировать колебания давления в системе, что напрямую снижает динамические нагрузки на дорогостоящие гидроцилиндры, гидромоторы и другую арматуру. Это ведёт к существенному увеличению их ресурса и сокращению расходов на ремонт и замену. Снижение энергопотребления за счёт оптимального поддержания давления и уменьшение простоев оборудования из-за отказов гидросистемы обеспечивают быструю окупаемость (ROI) этого гидравлического компонента.

Изображения

Габаритные и присоединительные размеры

Гидроклапан М-КР 32-20-2 имеет габаритные размеры: длина L = 159 мм, ширина B = 130 мм, высота H = 173 мм. Присоединительные размеры включают монтажную базу с расстоянием между центрами отверстий: l2 = 115 мм, b = 90 мм. Крепление осуществляется с помощью четырех болтов М48, входящих в отверстия диаметром d. Высота от монтажной плиты до верхней точки составляет h4 = 181 мм. Установка на монтажную плиту (стыковой тип присоединения) позволяет оптимально использовать пространство в гидрошкафах и агрегатах.

Примеры заказа

Модель гидроклапан М-КР-32-20-2 – базовое исполнение редукционного клапана с двумя золотниками и условным проходом 32 мм.

Модель гидроклапан М-КР-32-25-2 – модификация с увеличенным номинальным давлением настройки до 25 МПа.

Модель гидроклапан М-КР-32-20-2/Э – исполнение с датчиком давления для интеграции в систему автоматического контроля.

Адаптация к российским условиям

Гидроклапан М-КР 32-20-2 проектировался с учетом суровых климатических и производственных условий России и стран СНГ. Его конструкция, материалы и уплотнения рассчитаны на работу в широком диапазоне температур, включая холодные зимы. Клапан совместим с распространенными в отечественной промышленности минеральными маслами по ГОСТ, а также демонстрирует устойчивость к возможным колебаниям качества гидравлических жидкостей. Это делает его надежным решением для объектов ЖКХ, добывающей и перерабатывающей промышленности.

Работа в экстремальных условиях

Гидроклапан М-КР 32-20-2 способен функционировать в сложных условиях, характерных для отечественных производств: в цехах без отопления, в условиях повышенной запыленности. При использовании специализированных морозостойких масел (например, АМГ-10) диапазон нижней рабочей температуры может быть расширен. Благодаря модульной стыковой конструкции поврежденный или загрязненный клапан можно сравнительно быстро демонтировать для промывки, замены уплотнений или ремонта без необходимости полной разборки всей гидросистемы.

Возможность работы на Марсе или Луне

Если бы на Марсе или Луне стояла задача управления гидравликой ровера или модуля жизнеобеспечения, гидроклапану М-КР 32-20-2 пришлось бы адаптироваться лишь к среде. Его герметичная стальная конструкция и работа на принципе силы давления и пружины не зависят от гравитации. Главное – подобрать рабочую жидкость, не замерзающую при -100°C и не испаряющуюся в вакууме, а также обеспечить соответствующее питание для систем внешнего управления. Что касается запаса прочности и надежности, то для межпланетных миссий он вполне бы подошел.
