Гидроклапан М-КР 10-20-2

Редукционный гидроклапан М-КР 10-20-2 – это современное регулирующее устройство золотникового типа, предназначенное для точного поддержания требуемого давления в отдельной ветви гидравлической системы. Он обеспечивает стабильность работы исполнительных механизмов при колебаниях входного давления и изменении нагрузки, что делает его незаменимым компонентом в машиностроении, металлообработке и мобильной технике.

Описание и назначение

Гидроклапан М-КР 10-20-2 представляет собой сложносоставной регулирующий гидравлический агрегат, чьё основное назначение – редукция (понижение) давления. Это означает, что он поддерживает заданное, более низкое давление на своём выходе независимо от более высокого и переменного давления на входе. Благодаря такому свойству, клапан широко применяется в системах, где отдельные узлы требуют давления, отличного от основного, или нуждаются в его стабилизации.

Ключевым преимуществом данного гидроклапана М-КР 10-20-2 является его двухзолотниковая конструкция, которая кардинально отличает его от простых редукционных клапанов. Основной золотник осуществляет грубую регулировку, а второй, вспомогательный золотник, подключаемый при необходимости, позволяет существенно расширить диапазон настройки и повысить точность поддержания выходного давления. Данная особенность делает заказ гидроклапана М-КР 10-20-2 оптимальным решением для прецизионных систем.

Другой важной особенностью является возможность внешнего управления значением выходного давления. Для этого предусмотрено подключение отдельного гидравлического каскада управления. Это позволяет дистанционно или программно изменять настройку клапана в процессе работы оборудования, интегрируя гидроклапан М-КР 10-20-2 в автоматизированные технологические линии, соответствующие концепции Industry 4.0.

Вес, габариты, код ТН ВЭД, ГОСТ

Гидроклапан, который любит точность и не терпит скачков

Работает этот гидроклапан как опытный настройщик фортепиано: чувствует малейшие отклонения давления и мгновенно, без суеты, возвращает систему в идеальный рабочий строй. Пока он на посту, все «скачки» и «нервные срывы» в гидравлике остаются под строгим контролем.

Технические характеристики

Принцип работы

Принцип действия гидроклапана М-КР 10-20-2 основан на балансе сил, действующих на его чувствительный элемент – золотник. Выходное давление жидкости подаётся в полость, где воздействует на торец золотника. Когда это давление превышает значение, заданное настройкой пружины, золотник смещается, открывая канал для слива части жидкости в бак. Таким образом, излишек давления «сбрасывается», а на выходе клапана поддерживается стабильное, заданное давление.

Особенность данной модели заключается в наличии двух золотников. Основной золотник работает в широком диапазоне, а подключение вспомогательного (второго) золотника позволяет более тонко, с высокой точностью регулировать давление на малых расходах или в узком диапазоне, что критически важно для ответственных операций.

Величина расхода жидкости напрямую влияет на характер работы редукционного гидроклапана М-КР 10-20-2. При изменении расхода через клапан динамически меняется перепад давлений на его дросселирующих кромках, что требует от конструкции обеспечения стабильности регулирования во всём рабочем диапазоне. Конструкция с двумя золотниками успешно справляется с этой задачей.

Типичная ошибка при монтаже

Самая распространённая ошибка – установка гидроклапана М-КР 10-20-2 без учёта направления потока. Устройство имеет строго определённые порты входа (Р) и выхода (А). Перепутав их, вы не только не получите стабилизации давления, но и можете повредить внутренние элементы клапана. Перед монтажом всегда сверяйтесь со схемой, нанесённой на корпус.

Температурный режим и срок службы

Номинальный рабочий температурный диапазон для гидроклапана М-КР 10-20-2 составляет от +10°C до +60°C. Работа за пределами этого диапазона может привести к изменению вязкости рабочей жидкости, что скажется на точности срабатывания и повысит износ трущихся пар. При длительной эксплуатации при низких температурах необходимо использовать соответствующие морозостойкие масла.

Срок службы устройства в первую очередь зависит от качества рабочей жидкости и соблюдения требований по её фильтрации. Абразивные частицы катастрофически быстро изнашивают прецизионные пары золотник-гильза. При использовании чистого масла и соблюдении температурного режима ресурс клапана составляет несколько десятков тысяч часов работы. Регулярный контроль состояния уплотнений и своевременная замена ремонтного комплекта – ключ к долгой и безотказной службе.

Область применения

Благодаря своей надёжности и точности редукционный гидроклапан М-КР 10-20-2 находит применение в самых разных отраслях. В машиностроении и автомобильной промышленности он используется в составе испытательных стендов, прессов и станков. В горнодобывающей промышленности и нефтегазовой отрасли – в управлении гидроприводами бурового и шахтного оборудования. Металлообработка и деревообработка используют его в гидравлических системах подачи и зажима. В строительстве и ЖКХ клапан применяется в насосных станциях и системах управления коммунальной техникой.

Современные технологии

Интеграция гидроклапана М-КР 10-20-2 с контроллерами ПЛК (программируемыми логическими контроллерами) открывает путь к «умной» гидравлике. Через внешний канал управления можно в реальном времени корректировать давление в контуре в зависимости от этапа технологического цикла. Это позволяет внедрять предиктивную диагностику: контроллер, анализируя ток управления, может предсказать износ пружины или засорение дросселя, предотвращая внеплановые простои. Такая совместимость с IoT и Industry 4.0 делает данный клапан элементом современного цифрового производства.

Обслуживание и ремонт

Для продления срока службы гидроклапана М-КР 10-20-2 рекомендуется проводить регулярный визуальный осмотр на предмет утечек и проверять стабильность выходного давления манометром. Основное внимание следует уделять чистоте рабочей жидкости – своевременная замена фильтров тонкой очистки является обязательной процедурой.

Наиболее подвержены износу следующие элементы: уплотнительные кольца (сальники) на штоках и присоединительных поверхностях, прецизионная пара золотник-гильза, а также настроечная пружина, которая со временем может «устать». При появлении нестабильности давления, повышенного шума в клапане или внешних утечек необходимо выполнить диагностику и заменить изношенные детали.

Ремкомплект или ЗИП

Для замены быстроизнашиваемых элементов рекомендуется использовать оригинальный ремонтный комплект (ЗИП) для гидроклапана М-КР 10-20-2. В стандартный комплект обычно входят: комплект манжетных и о-кольцевых уплотнений для всех разъёмных соединений и подвижных частей, уплотнительные прокладки монтажной плиты, запасные пружины настройки. Использование оригинальных запасных частей гарантирует восстановление заводских характеристик и герметичности устройства.

Аналоги устройства

Помимо базовой модели М-КР 10-20-2, можно рассмотреть варианты с другими характеристиками и исполнениями редукционных клапанов:

1. Редукционный клапан с прямым управлением на давление до 6,3 МПа и условным проходом 6 мм.

2. Клапан редукционный с пилотным управлением на 20 МПа с фланцевым присоединением.

3. Электрогидравлический редукционный клапан с пропорциональным управлением от сигнала 4-20 мА.

4. Клапан редукционный комбинированный, совмещающий функции редукции и предохранительного клапана.

5. Модель с встроенным дросселем и обратным клапаном для управления скоростью гидроцилиндра.

Условное обозначение

Экономические выгоды

Применение надёжного редукционного гидроклапана М-КР 10-20-2 напрямую влияет на экономику производства. Он снижает простои дорогостоящего оборудования, предотвращая поломки из-за скачков давления. За счёт точного поддержания давления обеспечивается экономия энергии насосных агрегатов. Увеличение ресурса всей гидросистемы и упрощение планового ремонта за счёт модульной конструкции ведут к значительному улучшению показателя общей окупаемости (ROI) технологической линии.

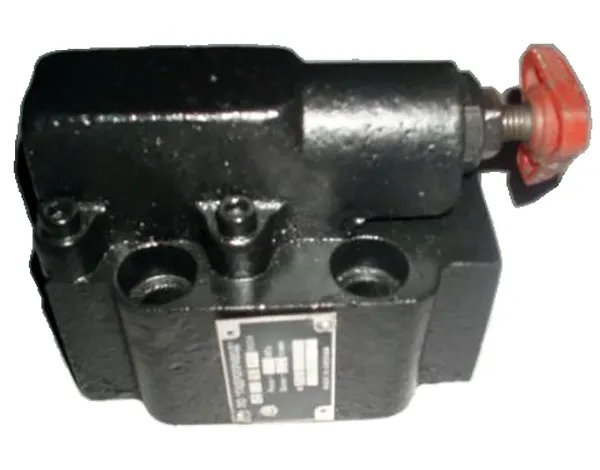

Изображения

Габаритные и присоединительные размеры

Гидроклапан М-КР 10-20-2 предназначен для стыкового монтажа на стандартную монтажную плиту. Габаритные размеры: длина (L) – 124 мм, ширина (B) – 90 мм, высота (H) – 153 мм. Это позволяет эффективно разместить устройство даже в ограниченном пространстве гидрошкафа или на раме мобильной техники.

Присоединительные размеры для подвода трубопроводов: входной и выходной порты имеют резьбовое исполнение М27. Все межфланцевые соединения уплотняются стандартными прокладками, входящими в комплект поставки. При монтаже необходимо обеспечить свободный доступ к регулировочному винту для настройки давления и к месту подключения канала внешнего управления (при его использовании).

Примеры заказа

Модель Гидроклапан М-КР 10-20-2 — стандартное исполнение для редукции давления до 10 МПа с условным проходом 10 мм и возможностью внешнего управления.

Модель Гидроклапан М-КР 10-20-2 с ремкомплектом — базовый клапан, укомплектованный набором уплотнений для проведения первого планового обслуживания.

Модель Гидроклапан М-КР 10-20-2 для морозостойкого масла — особое исполнение с уплотнениями, рассчитанными на работу при температурах до -30°C.

Адаптация к российским условиям

Конструкция гидроклапана М-КР 10-20-2 адаптирована для эксплуатации в промышленности России и стран СНГ. Он рассчитан на работу с широко распространёнными отечественными гидравлическими маслами (индустриальными, веретёнными, турбинными), соответствующими ГОСТ. Термообработанные стальные детали и резинотехнические изделия подобраны с учётом возможных перепадов температур и нестабильного качества рабочих жидкостей на некоторых объектах, что обеспечивает его надёжность в условиях реального производства и ЖКХ.

Работа в экстремальных условиях

Гидроклапан М-КР 10-20-2 способен функционировать в жёстких условиях. При использовании специального исполнения с морозостойкими материалами (уплотнения, масло) возможна эксплуатация при температурах окружающей среды до -40°C. Качественная обработка деталей и отсутствие узких регулируемых каналов делают его менее чувствительным к загрязнениям, характерным для тяжёлой техники и горнодобывающей промышленности.

Конструкция позволяет проводить базовую диагностику и замену основных быстроизнашиваемых элементов (уплотнения) без сложного оборудования, что является преимуществом при работе в полевых условиях, удалённых от сервисных центров.

Возможность работы на Марсе или Луне

Если бы перед нами стояла задача спроектировать гидросистему для марсианской буровой установки, гидроклапан М-КР 10-20-2, потребовал бы серьёзной доработки. Справиться с экстремальными перепадами температур от -140°C до +20°C и вакуумом среды поможет только абсолютно герметичный корпус, специальные материалы для уплотнений и, конечно, рабочая жидкость, не замерзающая при марсианском холоде. Однако сама принципиальная схема управления давлением, реализованная в нём – инвариантна. Его запас прочности и надёжности послужил бы отличной основой для инопланетного аналога.

Часто задаваемые вопросы

Какое максимальное давление на входе выдерживает гидроклапан М-КР 10-20-2?
Устройство рассчитано на максимальное давление на входе до 34 МПа (340 бар).

Как осуществляется настройка выходного давления на клапане?
Настройка производится путём вращения регулировочного винта, который меняет силу сжатия контрольной пружины. Для точной настройки рекомендуется использовать образцовый манометр на выходе клапана.

Возможна ли доставка гидроклапана в мой город?
Да, мы осуществляем доставку по всей России, в том числе в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость уточняйте у менеджеров.

Какой гарантийный срок на гидроклапан М-КР 10-20-2?
На всю продукцию Гидромаш предоставляется гарантия 12 месяцев со дня отгрузки при условии соблюдения правил монтажа, эксплуатации и использования рекомендуемых рабочих жидкостей.

Почему выбирают «Гидромаш»

Выбирая редукционный гидроклапан М-КР 10-20-2 , вы получаете преимущества сотрудничества с производителем Гидромаш. Вы можете купить оригинальное оборудование с официальной гарантией 12 месяцев. Мы обеспечиваем возможность оперативной отгрузки товара с наших складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это позволяет нам организовать быструю доставку заказанного гидроклапана в любой регион России и страны СНГ. Наличие на складе, конкурентоспособная цена, техническая поддержка и профессиональные консультации – всё это делает покупку у нас удобной и выгодной для вашего бизнеса.
