Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4 (Ду=6мм, К1/4")

Q: Какой срок отгрузки Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4 (Ду=6мм, К1/4")?

Со склада в Екатеринбурге; точный срок подтвердим при оформлении заказа.

Q: Какая гарантия на Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4 (Ду=6мм, К1/4")?

Новое оборудование, гарантия в среднем 12 месяцев по паспорту изделия, проверка перед отправкой.

Q: Как оплатить заказ?

Безналичный расчёт по счёту для юридических лиц и ИП. Счёт — в день обращения.

Q: Можно ли подобрать аналог Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4 (Ду=6мм, К1/4")?

Да. Если нужного исполнения нет или нужна замена — подберём аналог (Ду 6, давление 0,63 МПа): российский или импортный, со сроком поставки и ценой. Оставьте заявку или напишите в Telegram.

3D ↻Вращать модель

Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4: схема 5/2, Ду 6 мм, резьба К1/4″. Цена, наличие и доставка по России и СНГ — «Гидромаш».

Характеристики

Диаметр, Ду	6
Расход	0,9 м³/ч
Давление, Мпа	0,63

Все характеристики

Цена 5250 руб.

Вопрос по товару?

Рассчитать доставку

+7 (343) 361-89-99 +7 922 181-89-99 3618999@mail.ru

Склад в Екб Гарантия ~12 мес Оплата по счёту Доставка ТК

	Расход	Диаметр, Ду	Давление, Мпа	Цена
Пневмораспределитель 5/2 5Р6-252-3 с ручным управлением 5Р-6-252-3 УХЛ4 (Ду=6мм, К1/4", кнопка с фиксацией)	0,9 м³/ч	6	0,63	5250 руб.
Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4 (Ду=6мм, К1/4")	0,9 м³/ч	6	0,63	5250 руб.
Пневмораспределитель 5/2 5Р6-262-3 с ручным управлением 5Р-6-262-3 УХЛ4 (Ду=6мм, К1/4", ручка с фиксацией)	0,9 м³/ч	6	0,63	5250 руб.
Пневмораспределитель 5/2 5Р6-263-3 с ручным управлением 5Р-6-263-3 УХЛ4 (Ду=6мм, К1/4", ручка с фиксацией)	0,9 м³/ч	6	0,63	5250 руб.

Перед вами Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4 — схема 5/2, с ручным управлением, Ду 6 мм, резьба К1/4″. На странице собраны сведения из обозначения изделия и рекомендации по подбору.

5Р6-253-3 - Пневмораспределитель 5/2 с ручным упр. 5Р-6-253-3 УХЛ4 (Ду=6мм, К1/4")

Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4: что это за аппарат

Схема 5/2 означает пять пневматических линий и два рабочих положения золотника: питание, две рабочие линии и две линии выхлопа. Такой аппарат попеременно подаёт воздух в одну из полостей двустороннего цилиндра, пока вторая сообщается с атмосферой. Переключение золотника меняет, какая из рабочих линий находится под давлением.

Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4: монтаж и эксплуатация

Перед установкой продуйте воздушную линию, чтобы окалина и влага не попали в золотниковую пару. Воздух подготавливают фильтром и осушителем, смазку ставят только если она предусмотрена паспортом. Давление в системе не должно превышать допустимое для изделия; после сборки уточняют отсутствие утечек.

Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4: тип управления

Это аппарат с ручным приводом. Такие аппараты применяют на посты оператора, в блоки наладки и аварийные схемы.

Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4: проход и присоединение

Из обозначения следует: условный проход Ду 6 мм; резьба К1/4″. Сверьте эти данные с ответными деталями — плитой, штуцерами и трубопроводом, а расход под ваш цилиндр проверьте по документации изделия. Тип присоединения определяет способ установки и подбор фитингов или плиты.

Как выбрать Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4

Чтобы подобрать замену или новую позицию, проверьте:

схема 5/2: число линий и позиций должно соответствовать задаче цилиндра
тип управления — ручное управление
Ду 6 мм: расход под цилиндр уточняют по паспорту
резьба К1/4″
климатическое исполнение УХЛ4
напряжение и тип катушки или управляющее давление — по документации

Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4: климатическое исполнение

УХЛ4 — климатическое исполнение для закрытых отапливаемых помещений. При установке вне цеха или в сильную сырость требуется защита, а допустимые границы температуры подтверждают по документации.

Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4: подбор и заказ

Заказ позиции «Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4» начинается с сверки схемы, управления, Ду и присоединения. Соседние исполнения: Пневмораспределитель 5/2 5Р6-252-3 с ручным управлением 5Р-6-252-3 УХЛ4, Пневмораспределитель 5/2 5Р6-262-3 с ручным управлением 5Р-6-262-3 УХЛ4, Пневмораспределитель 5/2 5Р6-263-3 с ручным управлением 5Р-6-263-3 УХЛ4. Для заказа укажите обозначение «Пневмораспределитель 5/2 5Р6-253-3 с ручным управлением 5Р-6-253-3 УХЛ4 (Ду=6мм, К1/4")», количество и сведения о системе; наличие, стоимость и сроки поставки подтверждайте при обращении. Если нужного исполнения нет, найдём аналог по тем же параметрам.

Вопросы и ответы

Можно ли ставить на улице?

Индекс УХЛ4 соответствует закрытым помещениям с регулируемым климатом; для установки на улице нужна защита или другое исполнение.

Как проверить, что аппарат подходит?

Сверьте схему, тип управления, Ду, присоединение и напряжение катушки с вашей схемой и паспортом; если есть сомнения пришлите обозначение или фото шильдика.

Есть ли аналоги?

Подбор аналога выполняем по обозначению, схеме и присоединению; напишите, что стоит на оборудовании.

Что значит схема 5/2?

Пять линий и две позиции золотника: питание, две рабочие линии и два выхлопа.

Описание

  Пневмораспределители пятилинейные, двухпозиционные 5/2, с условным проходом 6 мм, c ручным управлением, с пружинным или ручным возвратом в исходное положение предназначены для изменения направления потоков рабочей среды (сжатого воздуха) в пневматических приводах станочного, кузнечного, с другого оборудования различного назначения.
      Рабочей средой является сжатый воздух, поаваемый под давлением от 0,1 МПа (1 бар) до 1,0 МПа (10 бар), очищенном не грубее 10 класса по ГОСТ 17433 и с обязательным содержанием распыленного масло вязкостью 10…35мм?/с (сСт) при температуре 50°С.
      Возможные климатические исполнения УХЛ и О, категория размещения 4 в соответствии с ГОСТ 15150.
      Пневмораспределители могут быть установлены в любом пространственном положении.

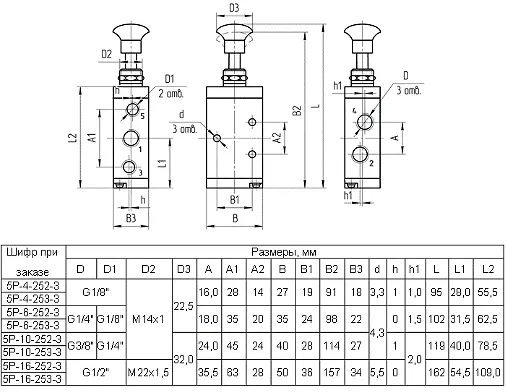

Основные параметры пневмораспределителей 5-Р-6-252-3, 5-Р-6-253-3, 5-Р-6-262-3, 5-Р-6-263-3

Параметр	Наименование
	Пневмораспределитель 5Р-6-252-3	Пневмораспределитель 5Р-6-253-3	Пневмораспределитель 5Р-6-262-3	Пневмораспределитель 5Р-6-263-3
Схема распределения потоков рабочей жидкости
Условный проход	6 мм
Присоединение пневмолиний	К1/4”
Номинальное давление	1,0 МПа
Минимальное рабочее давление, не более	0,1 МПа
Усилие, переключения, H (кгс), не более	20 (2)
Пропускная способность, Kv*, м?/ч, не менее.	0,75
Масса, кг, не более	0,40	0,35	0,49	0,47
* Kv определяется по ГОСТ 14691

По виду управления распределители разделяются:

• пневмораспределители 5Р-6-253-3, 5Р-6-263-3 – пятилинейный двухпозиционный, с ручным управлением и пружинным возвратом в исходное положение
• пневмораспределители 5Р-6-252-3, 5Р-6-262-3 – пятилинейный двухпозиционный, с ручным управлением и с фиксацией в двух крайних положениях.

Пневмораспределители типа 5Р6-25... и 5Р6-26... выполненены согласно ТУ2-053-00224842-027-92.
