Вакуумный эжектор SEM 25 SDA

Гидромаш предлагает промышленный вакуумный эжектор SEM 25 SDA — компактный и высокоэффективный источник вакуума для автоматизации производственных процессов. Это устройство предназначено для создания разрежения в системах захвата и перемещения деталей и является оптимальным решением по соотношению производительности и габаритов. Выгодная цена и возможность быстрой отгрузки делают этот вакуумный эжектор SEM 25 SDA привлекательным для оснащения линий сборки и упаковки.

Описание и назначение

Промышленный вакуумный эжектор SEM 25 SDA — это управляемый многоступенчатый генератор вакуума, создающий высокую производительность всасывания при относительно низком потреблении сжатого воздуха. Основное назначение данного вакуумного эжектора SEM 25 — быстрое создание стабильного вакуума в системах вакуумного захвата (вакуумные присоски) на автоматизированных линиях для работы с картоном, упаковочными материалами, тонкими листами, пористыми и чувствительными поверхностями.

Ключевое отличие и преимущество данного вакуумного эжектора — его интегрированная функциональность. Устройство SEM 25 SDA оснащено системой патрубков из алюминия и включает монтажную пластину с всасывающим клапаном (нормально открытым или нормально закрытым) и клапаном сброса. Это позволяет организовать компактную и готовую к работе вакуумную станцию. Для эффективного решения задач мы рекомендуем купить вакуумный эжектор SEM 25 SDA — это обеспечит надежность вашего технологического процесса.

Технические особенности эжектора делают его востребованным. Рабочее давление сжатого воздуха составляет 5 бар, а максимальный уровень создаваемого вакуума достигает 85%. Производительность всасывания составляет до 393 литров в минуту. Благодаря многоступенчатой конструкции снижен расход воздуха и уровень шума в процессе работы, что важно для создания комфортных условий труда. Выбор именно этого вакуумного эжектора SEM 25 SDA обеспечивает высокую скорость отклика и стабильное усилие удержания.

Вес, габариты, код ТН ВЭД, ГОСТ

Нестареющая классика

Если бы вакуумный эжектор SEM 25 SDA был музыкальным инструментом, это был бы надежный бас-гитарист, который никогда не фальшивит. Пока другие носятся с соло, он обеспечивает тот самый глубокий, стабильный и мощный вакуум, на котором держится весь "оркестр" автоматической линии. Можно положиться в любой ситуации.

Технические характеристики

Принцип работы

Принцип действия вакуумного эжектора SEM 25 SDA основан на эффекте Вентури. Подводимый сжатый воздух под давлением 5 бар проходит через серию сужающихся сопел (многоступенчатая система). При этом скорость потока воздуха резко возрастает, а давление в камере смешения падает, создавая разрежение (вакуум). Этот вакуум через специальный порт подключается к вакуумной системе, например, к присоскам. Таким образом, энергия сжатого воздуха преобразуется в энергию вакуумного потока.

Встроенная система клапанов вакуумного эжектора SEM 25 позволяет гибко управлять созданием и сбросом вакуума. При подаче управляющего сигнала всасывающий клапан открывает доступ к источнику вакуума, а клапан сброса закрыт. Для быстрого сброса объекта всасывающий клапан закрывается, а клапан сброса открывается, подавая воздух в вакуумную магистраль. Такая схема обеспечивает высокое быстродействие всего цикла захват-отпускание.

Производительность и глубина вакуума данного вакуумного эжектора напрямую зависят от давления и качества подаваемого сжатого воздуха. Стабильные входные параметры гарантируют повторяемость характеристик. Наличие дополнительного порта для подключения реле вакуума (датчика) позволяет контролировать состояние системы, например, факт наличия захваченной детали.

Чтобы не взлетело

Самая частая ошибка — монтаж без защиты. Подключая вакуумный эжектор SEM 25 SDA напрямую к неочищенному воздуху, вы мгновенно засоряете его микрочастицами, а масло в смеси "убивает" резиновые уплотнения. Обязательно ставьте фильтр-влагоотделитель и регулятор давления на входе. Это на 80% продлит жизнь устройству до первого ремонта.

Температурный режим и срок службы

Температурный диапазон эксплуатации вакуумного эжектора SEM 25 SDA составляет от 0°С до +50°С. Это ограничение связано со свойствами материалов уплотнений (NBR). Работа при более низких температурах может привести к снижению эластичности и растрескиванию уплотнительных элементов. Превышение верхнего порога ускоряет старение резины и может вызвать деформации.

Ресурс вакуумного эжектора SEM 25 SDA напрямую зависит от условий эксплуатации. Качество подводимого воздуха — ключевой фактор. Использование неочищенного, влажного или маслянистого воздуха резко сокращает срок службы. При соблюдении требований, регулярном обслуживании и использовании качественного воздуха, типовой срок службы до капитального ремонта может составлять несколько лет интенсивной работы.

Область применения

Благодаря высокой производительности и компактности, вакуумные эжекторы SEM находят применение во множестве отраслей промышленности. В машиностроении и автомобильной промышленности они используются для манипуляций с кузовными панелями, пластиковыми и резиновыми деталями. В упаковочной и деревообрабатывающей отраслях — для захвата и укладки картона, бумаги, плит ДСП и фанеры. Текстильная и химическая промышленность применяют их для работы с рулонными материалами и упаковочными пленками.

Также вакуумный эжектор SEM 25 SDA востребован в строительстве (перемещение стекол, сэндвич-панелей), в горнодобывающей и нефтегазовой отраслях для автоматизации вспомогательных операций. В ЖКХ подобные устройства могут использоваться в оборудовании для обслуживания. По сути, везде, где требуется быстрый, стабильный и управляемый вакуум для зажима или подъема, актуален этот вакуумный эжектор.

Современные технологии

Вакуумный эжектор SEM 25 SDA идеально интегрируется в концепцию Industry 4.0. Его электрические клапаны управляются сигналами от ПЛК, а подключение реле вакуума обеспечивает обратную связь для системы. Это позволяет коботам (коллаборативным роботам) точно контролировать процесс захвата. Данные по расходу воздуха и вакууму могут передаваться в SCADA-системы для предиктивного анализа — если производительность падает, система сама предложит проверить фильтр или запланировать ТО.

Обслуживание и ремонт

Профилактическое обслуживание вакуумного эжектора SEM 25 SDA заключается в регулярной проверке состояния входного фильтра и очистке его элемента. Важно отслеживать уровень давления и качество воздуха на входе. Визуальный осмотр корпуса на предмет повреждений, а также проверка герметичности соединений должны проводиться по графику. При появлении посторонних шумов или падении производительности следует провести диагностику.

Наиболее подвержены износу подвижные части клапанов и уплотнительные кольца из NBR. Также со временем могут засоряться проходные каналы и сопла внутри многоступенчатой системы. Правильно организованное обслуживание позволяет быстро вернуть вакуумный эжектор к полной работоспособности.

Ремкомплект или ЗИП

Для восстановления работоспособности вакуумного эжектора SEM 25 SDA рекомендуем приобрести оригинальный ремонтный комплект. Чаще всего в него входят быстроизнашиваемые детали: комплект уплотнительных колец и манжет из NBR для всех соединений и клапанов, резиновые клапанные заслонки, пружины для возврата клапанов, фильтрующий элемент (при наличии) и крепежные элементы. Заказать ремкомплект можно при оформлении покупки или отдельно, обратившись к менеджерам Гидромаш.

Аналоги устройства

Кроме модели SDA, существует ряд других исполнений и вакуумных эжекторов SEM. Модель SEM 25 базового исполнения с аналогичными характеристиками, но без интегрированной монтажной пластины с клапанами. Модель SEM 25 SDS, отличающаяся боковым расположением глушителя. Для более высоких производительностей рассмотрите типоразмеры SEM 50 (производительность откачки ~ 700 л/мин) и SEM 100 (производительность откачки ~ 1000 л/мин). Также на рынке представлены компактные одноступенчатые вакуумные эжекторы с более низким КПД, но меньшей ценой.

Условное обозначение

Экономические выгоды

Выбор высокоэффективного вакуумного эжектора SEM 25 SDA — это прямая экономия. Его многоступенчатая конструкция потребляет меньше сжатого воздуха на литр создаваемого вакуума, что снижает нагрузку на компрессор и энергозатраты. Высокая надежность и ремонтопригодность минимизируют простои дорогостоящего автоматического оборудования. В итоге, использование этого устройства ведет к росту общей эффективности производства и улучшению показателя ROI (окупаемости инвестиций).

Изображения

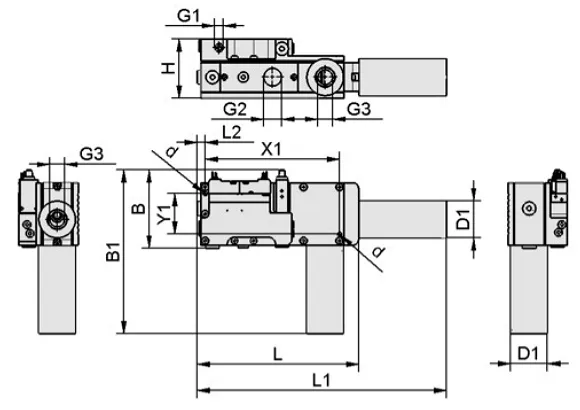

Габаритные и присоединительные размеры

Вакуумный эжектор SEM 25 SDA имеет компактные габариты: длина (L) составляет 195 мм, высота (H) — 48 мм. Длина с функциональной пластиной (L1) увеличивается до 275 мм. Присоединительные размеры обеспечиваются резьбовыми портами стандарта G (BSPP). Для подключения вакуумной линии используется порт G1/2-F" (женская резьба). Порт подачи сжатого воздуха — G1/4-F". Конструкция монтажной пластины позволяет легко и надежно закрепить устройство на станине или профиле, что удобно для встраивания в ограниченное пространство автоматизированных модулей.

Примеры заказа

Вакуумный эжектор SEM 25 SDA — базовое исполнение с интегрированными клапанами.

Вакуумный эжектор SEM 25 SDA с реле вакуумметрическим — полный комплект с датчиком контроля.

Заказ фильтра-влагоотделителя для вакуумного эжектора SEM 25 SDA — рекомендация для продления срока службы.

Адаптация к российским условиям

Вакуумный эжектор SEM 25 SDA готов к работе в России и странах СНГ. Уплотнения NBR стойки к широкому спектру сжатых воздушных сред, встречающихся на отечественных производствах. Однако ключ к долгой службе — качественная подготовка воздуха. Устройство успешно эксплуатируется в составе промышленных роботов, станков ЧПУ и упаковочных линий на предприятиях машиностроения, пищевой промышленности и ЖКХ по всей РФ и СНГ. Мы рекомендуем купить вакуумный эжектор SEM 25 SDA для ваших проектов.

Работа в экстремальных условиях

Штатный вакуумный эжектор SEM 25 SDA не предназначен для эксплуатации в экстремально низких (ниже 0°C) или высоких (выше +50°C) температурах, а также в средах с агрессивными газами. Для работы при отрицательных температурах требуется применение специальных морозостойких уплотнений и защита от обледенения. Адаптация устройства под конкретные "тяжелые" условия возможна, но требует инженерного анализа и дополнительной комплектации.

Возможность работы на Марсе или Луне

При условии подачи чистого сжатого газа (азот, CO2) из баллона и поддержания температуры корпуса в рабочем диапазоне (от 0°C до +50°C), вакуумный эжектор SEM 25 SDA мог бы создавать вакуум для манипуляций с образцами лунного грунта или марсианскими камнями. Его алюминиевый корпус легок, а принцип работы не требует электричества, только источник давления. Так что пока идеальная надежность этого устройства проверяется на земных заводах, теоретически оно имеет шансы и на внеземную карьеру, доказывая свой запас прочности.

Часто задаваемые вопросы

Как подобрать вакуумный эжектор SEM 25 SDA для моей задачи?
Основные параметры — требуемый уровень вакуума (в % или мбар) и объемная скорость откачки (л/мин). Они зависят от площади присосок, герметичности соединений и требуемой скорости цикла. Наши инженеры помогут с расчетом на основе ваших исходных данных.

Какое давление сжатого воздуха необходимо для работы?
Номинальное рабочее давление составляет 5 бар. Устройство может работать в диапазоне (обычно 4-6 бар), но характеристики (скорость откачки и вакуум) будут меняться. Качество воздуха должно быть очищенным от масла и влаги.

Осуществляется ли доставка в мой город?
Мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов-партнеров в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость уточняйте при заказе.

Как оформить заказ на вакуумный эжектор SEM 25 SDA?
Вы можете оформить заказ через форму на сайте, по телефону или электронной почте. Наши менеджеры подготовят коммерческое предложение, согласуют условия и организуют быструю отгрузку. У вас есть возможность заказать вакуумный эжектор прямо сейчас.

Почему выбирают «Гидромаш»

Выбирая, где купить вакуумный эжектор SEM 25 SDA, обращайтесь в Гидромаш. Мы предлагаем оборудование с официальной гарантией производителя 12 месяцев, техническую поддержку и консультации. Закажите вакуумный эжектор SEM 25 SDA с возможностью быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логисты оперативно доставят ваш заказ в любой регион России и страны СНГ. Актуальная цена, надежность и сервис — наши ключевые преимущества. Вакуумный эжектор SEM 25 SDA от Гидромаш — выгодное решение для вашего производства.
