Вакуумный эжектор SEM 25

Вакуумный эжектор SEM 25 – это компактный и высокоэффективный генератор вакуума пневматического типа, предназначенный для создания разрежения в системах захвата и удержания различных материалов. Устройство отличается стабильной производительностью, интеграцией клапанных систем и готовностью к системному мониторингу.

Описание и назначение

Вакуумный эжектор SEM 25 представляет собой многоступенчатый пневматический эжектор, преобразующий энергию сжатого воздуха в энергию вакуумного потока. Это устройство является компактной и надёжной альтернативой электрическим вакуумным насосам в приложениях, где требуется бесконтактное захватывание, перемещение или фиксация деталей. Генератор вакуума SEM 25 идеально подходит для работы с картоном, упаковочными и пористыми материалами, а также для автоматизации процессов подачи листового материала.

Ключевое отличие данного вакуумного эжектора от аналогов – его интегрированная архитектура. Устройство объединяет непосредственно вакуумный генератор, систему клапанов (всасывающий и сбросной) и монтажную пластину. Это позволяет существенно упростить проектирование и монтаж пневмосистемы, сократив количество соединений и минимизировав потенциальные точки утечек. Использование именно вакуумного эжектора SEM 25 обеспечивает высокую скорость откачки при умеренном расходе сжатого воздуха.

Технические особенности модели включают высокий уровень предельного вакуума – до 85% от абсолютного, и производительность до 402 л/мин (24,1 м³/час) при рабочем давлении сжатого воздуха 5 бар. Многоступенчатая конструкция соплового аппарата обеспечивает оптимальный КПД и снижает шумность работы по сравнению с одноступенчатыми моделями. Для получения лучшей цены и возможности покупки вакуумного эжектора SEM 25 под конкретные задачи, рекомендуется консультация с инженером.

Вес, габариты, код ТН ВЭД, ГОСТ

Вакуум – это не страшно

Вакуумный эжектор SEM 25 работает как старый добрый пылесос, только без мешка для пыли и шума на всю квартиру. Он засасывает деталь не потому, что хочет её съесть, а потому что разница давлений не оставляет ей выбора – надёжно, просто и без лишних вопросов.

Технические характеристики

Принцип работы

Принцип действия вакуумного эжектора SEM 25 основан на эффекте Бернулли. Сжатый воздух под давлением 5 бар подаётся через входное присоединение G1/2 в многоступенчатую систему сопел. Проходя через сужающиеся каналы, воздух резко ускоряется, и в камере смешения создаётся зона пониженного давления (вакуума). К этой камере через вакуумный порт G1/4 подключается вакуумная система (присоска, магистраль, захват). Разрежение из камеры передаётся в систему, обеспечивая силу прижима.

Эффективность работы эжектора напрямую зависит от давления питающего воздуха и герметичности вакуумной системы. Стабильное давление на входе гарантирует стабильный уровень вакуума и производительность. Встроенный всасывающий клапан (нормально открытый или нормально закрытый) и клапан сброса управляют процессами захвата и отпускания объекта. При подаче сигнала на сброс клапан открывает вакуумную магистраль к атмосфере, быстро сбрасывая разрежение, что позволяет освободить деталь.

Многоступенчатая конструкция сопел в вакуумном эжекторе SEM 25 позволяет достигать высокого вакуума при меньшем расходе сжатого воздуха по сравнению с одноступенчатыми моделями. Каждая последующая ступень использует энергию потока предыдущей, повышая общий КПД устройства. При эксплуатации важно следить за чистотой подаваемого воздуха, так как частицы грязи или конденсат могут засорить тонкие каналы сопел, что приведёт к падению производительности.

Не экономьте на фильтрах

Самая частая ошибка при подключении вакуумного эжектора – подача неочищенного сжатого воздуха. Влага, масло и твердые частицы быстро забьют многоступенчатые сопла. Всегда устанавливайте перед вакуумным эжектором фильтр-влагоотделитель тонкой очистки (коалесцентный фильтр) и регулятор давления с манометром. Это продлит его жизнь в разы.

Температурный режим и срок службы

Штатный рабочий температурный диапазон для вакуумного эжектора SEM 25 составляет от 0°C до +50°C. В этих пределах гарантируется сохранение упругих свойств уплотнений из NBR и стабильность всех параметров. Эксплуатация при минусовых температурах не рекомендована, так как возможна конденсация влаги внутри устройства с последующим обледенением, а также потеря эластичности уплотнительных элементов.

Срок службы устройства в первую очередь определяется качеством рабочей среды (сжатого воздуха) и соблюдением температурного режима. При использовании очищенного, осушенного воздуха и отсутствии перегрузок по производительности, ресурс основных элементов (корпус, сопла) практически не ограничен. Наиболее подвержены износу резиновые уплотнения клапанного узла и мембраны. При регулярной эксплуатации в режиме 24/7 плановый осмотр и замена уплотнений рекомендуется каждые 2-3 года, в зависимости от интенсивности циклов работы.

Область применения

Вакуумный эжектор SEM 25 востребован в самых разных отраслях промышленности, где требуется автоматизированное перемещение, фиксация или обработка предметов. В машиностроении и автомобильной промышленности его используют для подачи металлических листов, панелей кузова или деталей на конвейер, в станки лазерной резки или прессы. В деревообработке и текстильной промышленности эжектор обеспечивает бережный захват и позиционирование плит ДСП, фанеры или рулонов ткани.

В упаковочной и пищевой промышленности устройства на базе этого эжектора формируют паллеты, перемещают коробки и пакеты. В строительстве и ЖКХ его можно встретить в оборудовании для транспортировки стеклопакетов или сэндвич-панелей. Химическая и нефтегазовая отрасль применяют вакуумные системы для безопасного манипулирования контейнерами с сырьем. Вакуумный эжектор SEM 25 универсален благодаря компактности, отсутствию искрообразования и возможности работы от стандартной пневмосети.

Современные технологии

Вакуумный эжектор SEM 25 с интегрированной системой клапанов готов к интеграции в концепцию Industry 4.0. Посредством дополнительного реле вакуума или аналогового датчика давления, данные об уровне разрежения и состоянии захвата могут передаваться в ПЛК (программируемый логический контроллер) или SCADA-систему. Это позволяет реализовать предиктивную диагностику: контроль времени создания вакуума выявляет утечки в системе, а анализ циклов работы прогнозирует износ уплотнений. Устройство легко интегрируется в ячейки с коботами (коллаборативными роботами), обеспечивая им «тактильные» возможности по безопасному взаимодействию с хрупкими или сложными объектами.

Обслуживание и ремонт

Плановое обслуживание вакуумного эжектора SEM 25 сводится к внешнему осмотру, проверке герметичности соединений и контролю качества подаваемого воздуха. Рекомендуется периодически продувать устройство сухим сжатым воздухом для удаления возможных загрязнений с поверхностей. Износу подвержены в первую очередь резиновые элементы: уплотнительные кольца на клапанах, мембраны и сальники. При падении производительности или появлении свиста в первую очередь проверяют состояние уплотнений и чистоту сопел.

Ремонт устройства возможен и экономически целесообразен. При наличии оригинального ремонтного комплекта (ЗИП) квалифицированный специалист может выполнить замену изношенных деталей непосредственно на месте эксплуатации. Для продления срока службы важно не допускать работы эжектора при давлении выше 6 бар, а также исключить попадание абразивных частиц и агрессивных жидкостей в воздушную магистраль.

Ремкомплект или ЗИП

Типичный ремонтный комплект для вакуумного эжектора SEM 25 включает быстроизнашиваемые детали, обеспечивающие герметичность и управление потоками: комплект уплотнительных колец (O-rings) из NBR для всех присоединительных портов и клапанов, резиновые мембраны всасывающего и сбросного клапанов, набор пружин для клапанов, а также крепежные элементы (винты, шайбы). Для удобства заказчиков, Гидромаш предлагает оригинальные ЗИП, гарантирующие полное соответствие геометрии и материалов, что обеспечивает восстановление заводских характеристик устройства после ремонта.

Аналоги устройства

На рынке представлен ряд устройств, схожих по назначению с вакуумным эжектором SEM 25. К ним можно отнести:
1. Одноступенчатые пневмоэжекторы с производительностью до 300 л/мин.
2. Миниатюрные вакуумные генераторы для манипуляторов с малым усилением.
3. Многоступенчатые эжекторы с производительностью свыше 500 л/мин для более крупных захватов.
4. Вакуумные блоки со встроенными датчиками и логикой управления.
5. Компактные электрические вакуумные насосы малой мощности для применений без пневматики.

Условное обозначение

Экономические выгоды

Инвестиции в вакуумный эжектор SEM 25 быстро окупаются за счёт снижения эксплуатационных затрат. Отсутствие электродвигателя исключает расходы на электроэнергию и их потери на нагрев. Высокая надёжность и простота конструкции минимизируют простои оборудования на ремонт. Длительный ресурс и возможность быстрого восстановления продлевают жизненный цикл всей автоматизированной ячейки, улучшая общий показатель ROI (окупаемости инвестиций).

Изображения

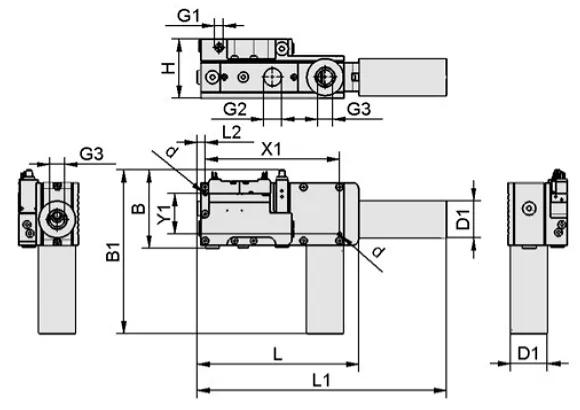

Габаритные и присоединительные размеры

Общие габариты базовой модели вакуумного эжектора SEM 25 составляют 195 мм в длину и 48 мм в высоту. Толщина при монтаже на пластину определяется шириной корпуса. Тип присоединения — резьбовые порты метрического/трубного стандарта. Вакуумный порт для подключения к системе присоски имеет размер G1/4 (наружная резьба). Порт подачи сжатого воздуха и выходной порт — G1/2 (наружная резьба). Компактные размеры позволяют установку непосредственно на захватное устройство манипулятора или внутри ограниченного пространства промышленного шкафа.

Примеры заказа

Модель Вакуумный эжектор SEM 25 — базовая конфигурация для создания вакуума с производительностью 402 л/мин.

Модель Вакуумный эжектор SEM 25 SDA — исполнение со сниженным уровнем шума и глушителем, монтируемым сбоку.

Модель Вакуумный эжектор SEM 25 SDS — компактное исполнение со встроенным глушителем, монтируемым непосредственно на корпус.

Адаптация к российским условиям

Вакуумный эжектор SEM 25 отлично адаптирован к эксплуатации на российских промышленных предприятиях. Его конструкция рассчитана на работу с сжатым воздухом от стандартных отечественных компрессоров. Уплотнения из NBR совместимы с воздухом, содержащим пары масел, применяемых в РФ. Устройство стабильно работает в условиях нестабильного качества сетевого электропитания, так как не имеет электрических компонентов, критичных к перепадам напряжения. Готовность к эксплуатации в широком спектре отраслей от машиностроения до ЖКХ делает его универсальным решением для повышения эффективности производств в России и странах СНГ.

Работа в экстремальных условиях

Хотя штатный диапазон температур вакуумного эжектора SEM 25 ограничен 0…+50°C, при необходимости он может эксплуатироваться и в более жёстких условиях с применением адаптивных мер. Для работы при пониженных температурах (до -20°С) требуется применение специальных морозостойких уплотнений (FKM/Viton) и обязательная осушка воздуха для предотвращения обледенения. В особо пыльных или химически агрессивных средах рекомендуется установка дополнительных фильтров тонкой очистки и размещение эжектора в защитном шкафу. Простота устройства позволяет проводить его диагностику и даже замену уплотнений в полевых условиях, минимизируя простой оборудования.

Возможность работы на Марсе или Луне

Теоретически, вакуумный эжектор SEM 25 мог бы работать на Марсе или Луне, но с одним важным условием: ему потребовался бы собственный запас сжатого газа, так как атмосферы там практически нет. Если же подать в него газ из баллона, то его многоступенчатая система эффективно создала бы вакуум в присоединённой камере. Ключевым преимуществом для космических миссий стала бы его исключительная надёжность, отсутствие трущихся электрических частей и способность работать в глубоком вакууме окружающей среды – запас прочности конструкции это позволяет.

Часто задаваемые вопросы

Каков гарантийный срок на вакуумный эжектор SEM 25?
На всю оригинальную продукцию бренда Гидромаш, включая вакуумный эжектор SEM 25, предоставляется гарантия 12 месяцев с момента отгрузки при соблюдении правил эксплуатации.

Как организована доставка по России и СНГ?
Мы осуществляем доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки рассчитываются индивидуально.

Что входит в состав устройства, кроме самого эжектора?
Базовая поставка вакуумного эжектора SEM 25 включает сам корпус с интегрированными клапанами, монтажную пластину с крепежом. Дополнительные опции, такие как реле вакуума или боковой глушитель, заказываются отдельно.

Есть ли устройства в наличии на складе?
Актуальное наличие уточняйте у менеджера. Мы стремимся к оперативному обеспечению наших клиентов и предлагаем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани, а также поставку под заказ.

Почему выбирают «Гидромаш»

Заказывая вакуумный эжектор SEM 25 у нас, вы приобретаете оригинальное надежное оборудование для ответственных промышленных задач с полной гарантией 12 месяцев. Мы обеспечиваем профессиональную консультационную поддержку по подбору и внедрению. Наша логистика позволяет организовать быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку в любой регион России и страны СНГ. Чтобы купить вакуумный эжектор, уточнить цену или оформить заказ, свяжитесь с нашими менеджерами. Выбирайте качество и сервис от проверенного поставщика – Гидромаш.
