Вакуумный эжектор SEM 150 SDA

Вакуумный эжектор SEM 150 SDA — это высокоэффективный компактный генератор вакуума, предназначенный для интеллектуальных пневмосистем в автоматизированном производстве. Его ключевые преимущества: многоступенчатая конструкция для максимальной производительности всасывания, встроенная платформа клапанов и системный мониторинг, а также пониженный уровень шума, что делает его идеальным решением для манипулирования пористыми и деликатными материалами в условиях цеха.

Описание и назначение

Вакуумный эжектор SEM 150 SDA — это сердце современной пневмоподъёмной и захватной системы. Его основная задача — создание вакуума за счёт энергии сжатого воздуха (эффект Вентури) для надёжного удержания предметов. Этот вакуумный эжектор специально разработан для работы с упаковочными материалами, картоном, изоляцией, листами пластика и другими пористыми элементами, где требуется стабильный и управляемый вакуум.

Отличительной особенностью вакуумного эжектора SEM 150 SDA является его конструкция. Это многоступенчатый эжектор с алюминиевой системой патрубков, что обеспечивает высокую скорость откачки и максимальный уровень вакуума до 85%. В отличие от простых эжекторов, модель SDA комплектуется функциональной монтажной пластиной, на которой интегрированы всасывающий клапан (нормально открытый или закрытый) и клапан сброса, а также предусмотрено место для установки дополнительного реле контроля вакуума. Это позволяет создавать готовые, легко настраиваемые вакуумные станции.

Выбирая вакуумный эжектор SEM 150 SDA, инженеры получают устройство с высокой степенью готовности к интеграции. Глушитель может быть установлен как осевым, так и боковым способом, обеспечивая гибкость монтажа в ограниченном пространстве оборудования. Для современного производства купить такой вакуумный эжектор — значит решить задачи автоматизации захвата и транспортировки с минимальным потреблением сжатого воздуха и высоким КПД.

Вес, габариты, код ТН ВЭД, ГОСТ

Вакуумный трудяга промышленного цеха

Этот вакуумный эжектор работает тише многих разговоров у кулера, но по производительности он — настоящий трудяга цеха. Пока люди обсуждают планы, он без устали переносит тонны картона, упаковки и изоляции. Если бы у него были уши, он бы, наверное, уже выучил все производственные сплетни. Работает по принципу: «Меньше говори, больше делай» — создаёт вакуум и держит детали крепче, чем некоторые обещания.

Технические характеристики

Принцип работы

Принцип работы вакуумного эжектора SEM 150 SDA основан на эффекте Вентури. Сжатый воздух под давлением около 5 бар подаётся через сопло специального профиля. Проходя через это сужение, воздушный поток резко ускоряется, что приводит к локальному падению статического давления в камере, соединённой с вакуумным отверстием. Это разрежение (вакуум) и используется для захвата предметов через присоединённые присоски или другие устройства.

Ключевое отличие многоступенчатого вакуумного эжектора, такого как SEM 150 SDA, от одноступенчатого — это последовательное расположение нескольких сопел и камер. Это позволяет достичь большего коэффициента усиления, то есть получить более высокий поток откачиваемого воздуха (производительность) при том же расходе сжатого воздуха, либо достичь аналогичных параметров при меньшем его потреблении, что экономит энергию компрессора.

Встроенная в данный вакуумный эжектор платформа управления включает клапаны, которые позволяют не только создавать вакуум, но и оперативно сбрасывать его для освобождения детали, а также контролировать уровень разрежения. При покупке и включении в систему важно обеспечить чистоту и осушенность подаваемого сжатого воздуха, так как наличие масла и конденсата сокращает ресурс уплотнений и может засорить тонкие каналы сопел.

Что будет, если перепутать клапаны?

Типичная ошибка при монтаже — неправильное подключение всасывающего клапана (NO/NC) и клапана сброса на монтажной пластине вакуумного эжектора. Если их перепутать, система может не создавать вакуум, либо не отпускать деталь по команде. Лайфхак: перед финальным креплением и опрессовкой линии временно подайте управляющий сигнал и проверьте работу тактильно (присоедините присоску к руке), убедившись, что захват и сброс происходят корректно. Это сэкономит часы на поиск ошибки в уже собранной системе.

Температурный режим и срок службы

Вакуумный эжектор SEM 150 SDA рассчитан на работу при температуре окружающего воздуха от 0°C до +50°C. Соблюдение этого диапазона критически важно для сохранения эластичности уплотнений из NBR и стабильности характеристик. Работа при более низких температурах может привести к затвердеванию резины и потере герметичности, а перегрев свыше +50°C — к ускоренному старению материала и потере свойств.

Срок службы вакуумного эжектора напрямую зависит от качества подаваемого сжатого воздуха и условий эксплуатации. Наличие масла, абразивных частиц и влаги в воздушной магистрали сокращает ресурс работы клапанных заслонок и уплотнительных элементов. При использовании качественного подготовленного воздуха (фильтрованного, осушенного) и соблюдении температурного режима, ресурс устройства составляет несколько миллионов циклов, что эквивалентно многолетней бесперебойной работе в условиях двух- или трёхсменного производства.

Область применения

Вакуумный эжектор SEM 150 SDA находит широкое применение в различных отраслях промышленности, где требуется быстрый, чистый и управляемый вакуум для манипуляций. В машиностроении и автомобильной промышленности он используется для захвата и перемещения панелей кузова, пластиковых деталей, стекла. В упаковочной и бумажной промышленности его применяют для подачи листов картона, упаковочных коробок. В деревообработке — для транспортировки плит ДСП, фанеры, мебельных фасадов.

В текстильной и кожевенной промышленности вакуумный эжектор помогает раскраивать и перемещать материалы. В строительстве и производстве стройматериалов он задействован в работе с изоляционными плитами, панелями. Системы на основе эжекторов востребованы также в химической промышленности для работы с полимерными листами и в ЖКХ при автоматизации некоторых упаковочных или сортировочных операций.

Современные технологии

Вакуумный эжектор SEM 150 SDA изначально спроектирован для работы в рамках концепции Industry 4.0. Возможность подключения датчиков вакуума и цифровых клапанов делает его идеальным партнёром для коллаборативных роботов (коботов). Через стандартные промышленные интерфейсы (IO-Link, цифровые входы/выходы) он легко интегрируется в ПЛК, передавая данные о состоянии захвата, что позволяет реализовать предиктивную диагностику: отслеживать время достижения вакуума, косвенно определять износ уплотнений присоски или утечки.

Обслуживание и ремонт

Обслуживание вакуумного эжектора SEM 150 SDA сводится к регулярной проверке входного воздушного фильтра (если он установлен на линии) и визуальному контролю целостности корпуса и присоединительных разъёмов. Рекомендуется периодически контролировать уровень создаваемого вакуума и скорость срабатывания — отклонения от нормы могут сигнализировать о начинающихся проблемах.

Основные элементы, подверженные износу, — это клапанные заслонки и уплотнительные кольца из NBR, а также возможно засорение сопла при работе с очень грязным воздухом. Признаками необходимости обслуживания являются снижение производительности, повышенный расход воздуха для поддержания вакуума или невозможность достичь нужного уровня разрежения. Большинство операций по текущему ремонту можно выполнить без демонтажа устройства с пневмолинии, имея под рукой соответствующий ремонтный комплект.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности вакуумного эжектора рекомендуем иметь оригинальный ремонтный комплект. В его состав обычно входят наиболее быстроизнашиваемые детали (ЗИП): набор уплотнительных колец (O-rings) из NBR для всех соединений, клапанные заслонки (тарелки) для всасывающего и сбросного клапана, пружины клапанов, а также, возможно, прокладки и крепёжные элементы монтажной пластины. Заказать оригинальный ремкомплект для конкретной модификации (SDA) вакуумного эжектора SEM 150 можно у официального поставщика.

Аналоги устройства

На рынке представлены различные конструктивные аналоги вакуумного эжектора SEM 150 SDA, отличающиеся типом, КПД и набором функций. При поиске альтернативы стоит обращать внимание на следующие характерные варианты исполнения:

М1: Одноступенчатый эжектор с ручным клапанным блоком. Более простая конструкция, ниже производительность при том же расходе воздуха.

М2: Многоступенчатый эжектор без встроенной платформы клапанов. Требует отдельной установки управляющих элементов.

М3: Эжектор с электромагнитным управлением и аналоговым датчиком вакуума. Более высокая точность контроля, но сложнее в подключении.

М4: Эжекторная группа в шумопоглощающем корпусе. Существенно снижает уровень шума, но имеет большие габариты.

М5: Энергосберегающий эжектор с импульсным принципом работы. Минимальный расход воздуха в режиме удержания, но меньшая скорость откачки.

Условное обозначение

Экономические выгоды

Применение оптимизированного вакуумного эжектора SEM 150 SDA напрямую влияет на экономику производства. Снижение потребления сжатого воздуха сразу уменьшает нагрузку на компрессорное хозяйство и энергозатраты. Высокая надёжность и предсказуемый ресурс минимизируют простои оборудования, связанные с внеплановым ремонтом. Сокращение времени цикла захват-перемещение-сброс за счёт высокой производительности увеличивает общую производительность линии. Таким образом, инвестиции в оборудование окупаются за счёт снижения операционных расходов и роста выпуска продукции.

Изображения

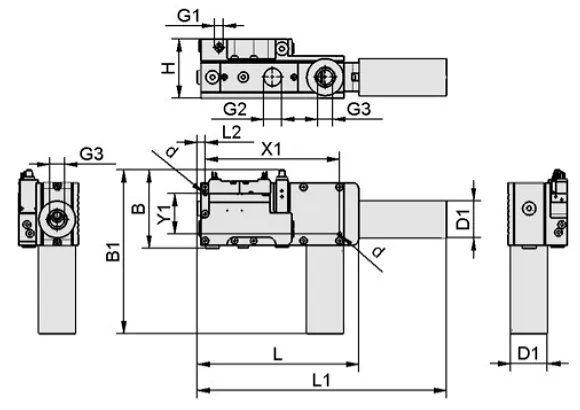

Габаритные и присоединительные размеры

Вакуумный эжектор SEM 150 SDA имеет компактные габариты: длина (L) составляет 215 мм, ширина (D1, диаметр монтажной пластины) — 50 мм, высота (H) — 66 мм. Общая длина с осевым глушителем (L1) может достигать 335 мм, что необходимо учитывать при планировании монтажа в узких пространствах станков или роботизированных ячеек.

Присоединение осуществляется через стандартные резьбовые порты: вакуумный порт G2 имеет резьбу G1-F (дюймовая трубная), порт подачи сжатого воздуха G3 — резьбу G3/4-F, а управляющий порт G1 (для датчика/сигнализации) — резьбу G1/4-F. Все соединения выполнены в дюймовой трубной резьбе (BSPP), что обеспечивает широкую совместимость с фитингами и шлангами, распространёнными в промышленной пневмоавтоматике.

Примеры заказа

Модель Вакуумный эжектор SEM 150 SDA — базовое исполнение с осевым глушителем, всасывающим клапаном NO и клапаном сброса NC на монтажной пластине.

Модель Вакуумный эжектор SEM 150 SDA-NC — исполнение с нормально закрытым (NC) всасывающим клапаном для систем, где необходимо обеспечить захват только при подаче управляющего сигнала.

Модель Вакуумный эжектор SEM 150 SDA-KIT — комплект поставки, включающий помимо эжектора установленное реле контроля вакуума на монтажной пластине для готового решения.

Адаптация к российским условиям

Вакуумный эжектор SEM 150 SDA полностью готов к эксплуатации на российских и снг-овских промышленных предприятиях. Его конструкция устойчива к типичным для отечественных цехов колебаниям температуры в пределах заявленного диапазона. Уплотнения из NBR совместимы с очищенным сжатым воздухом, который подаётся после стандартных отечественных фильтров-влагоотделителей. Конструкция рассчитана на работу в условиях, характерных для ЖКХ и производственных объектов РФ, где важна надёжность, простота монтажа и возможность быстрого ремонта стандартными ЗИП.

Работа в экстремальных условиях

Хотя штатный рабочий диапазон вакуумного эжектора SEM 150 SDA составляет 0…+50°C, обсуждается возможность его адаптации для кратковременной работы в более жёстких условиях. Для низких температур (ниже 0°C) требуется применение специальных морозостойких уплотнений и предварительный прогрев подаваемого воздуха. При температурах выше +50°C рекомендуется установка дополнительного охлаждения или теплозащитного экрана.

Устройство способно стабильно работать с осушенным воздухом, соответствующим требованиям по чистоте для пневмооборудования. При необходимости ремонта в полевых условиях его модульная конструкция позволяет произвести замену основных быстроизнашиваемых элементов (уплотнений, клапанов) без специального инструмента, что сокращает время простоя оборудования.

Возможность работы на Марсе или Луне

Говоря об экстремальных условиях, можно с долей иронии представить работу вакуумного эжектора SEM 150 SDA на Марсе или Луне. В вакууме космоса он, конечно, не нужен для создания разрежения, но его герметичная конструкция и устойчивость к перепадам температур были бы кстати. На Марсе, где атмосферное давление в 160 раз меньше земного, этот эжектор мог бы работать с минимальным расходом «местного» газа. А на Лунной базе его надёжность и автономность от электричества (питается сжатым воздухом) сделали бы его идеальным механизмом для внутренних работ в модулях. Впрочем, пока что он отлично справляется с земными задачами, демонстрируя тот самый запас прочности, который ценится в промышленности.

Часто задаваемые вопросы

Каков срок гарантии на вакуумный эжектор SEM 150 SDA?
Официальная гарантия от производителя и поставщика Гидромаш составляет 12 месяцев с момента отгрузки, при условии соблюдения правил эксплуатации, указанных в технической документации.

Какой максимальный вес может удерживать этот эжектор?
Удерживающая сила зависит не только от создаваемого вакуума (до 85%), но и от площади и типа используемых присосок, а также герметичности стыка. Сам эжектор обеспечивает производительность 1290 л/мин, что позволяет быстро создавать разрежение под большой присоской для удержания значительных масс. Конкретный расчёт выполняется под задачу.

Есть ли возможность доставки в мой город?
Да, мы осуществляем доставку оборудования по всей территории России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость уточняйте у менеджера при заказе.

Нужен ли для работы маслёнка на линии сжатого воздуха?
Нет, для работы вакуумного эжектора SEM 150 SDA рекомендуется подавать чистый, осушенный сжатый воздух без смазки («безмасляный»). Наличие масляного аэрозоля может привести к загрязнению и залипанию клапанных механизмов, а также к деградации уплотнений NBR. Установка фильтра-влагоотделителя обязательна.
