| Расход | 376 |
| Давление, Мпа | 0,5 |
| Вес, кг | 1,7 |
| Производимые модели | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
 |
Вакуумный эжектор SEM 100 - | 1071 | 0,5 | 1,5 | По запросу |
|
Вакуумный эжектор SEM 100 SDA | 376 | 0,5 | 1,7 | По запросу |
 |
Вакуумный эжектор SEM 100 SDS | - | - | - | По запросу |
 |
Вакуумный эжектор SEM 150 | 59 | - | 1,7 | По запросу |
 |
Вакуумный эжектор SEM 150 SDA | 129 | 0,5 | 1,8 | По запросу |
 |
Вакуумный эжектор SEM 150 SDS | 119 | - | 1,8 | По запросу |
 |
Вакуумный эжектор SEM 25 | 402 | - | 1,1 | По запросу |
 |
Вакуумный эжектор SEM 25 SDA | 101 | - | 1,2 | По запросу |
 |
Вакуумный эжектор SEM 25 SDS | 101 | - | 1,2 | По запросу |
 |
Вакуумный эжектор SEM 50 - | 197 | 0,5 | 1,2 | По запросу |
 |
Вакуумный эжектор SEM 50 SDA | 704 | 0,5 | 1,6 | По запросу |
 |
Вакуумный эжектор SEM 50 SDS | 642 | - | 1,3 | По запросу |
Вакуумный эжектор SEM 100 SDA — это компактный и эффективный генератор вакуума с многоступенчатой системой и интегрированными клапанами для автоматизации процессов захвата и перемещения пористых материалов. Устройство обеспечивает высокую производительность вакуумирования и мониторинг состояния, что делает его незаменимым в современных промышленных линиях. Купить вакуумный эжектор SEM 100 SDA выгодно для оптимизации производства.
Вакуумный эжектор SEM 100 SDA представляет собой многоступенчатый эжектор (генератор вакуума), предназначенный для создания вакуума в системах захвата и удержания объектов. Основное назначение устройства — перемещение картона, упаковочных материалов, изоляционных материалов и других пористых элементов в автоматизированных линиях. Вакуумный эжектор SEM 100 SDA отличается компактными габаритами, интегрированной технологией клапанов и системным мониторингом.
Ключевые особенности вакуумного эжектора SEM 100 SDA включают высокую скорость вакуумирования до 976 л/мин, максимальный уровень вакуума 85% и управляемый многокаскадный принцип работы. Алюминиевая система патрубков обеспечивает легкость и коррозионную стойкость, а уплотнения и клапанные заслонки из NBR гарантируют долговечность и герметичность. В комплектацию входит функциональная монтажная пластина с всасывающим клапаном и клапаном сброса, а также возможность установки дополнительного реле вакуума для расширения функционала.
Применение вакуумного эжектора SEM 100 SDA позволяет снизить энергозатраты и повысить надежность пневматических систем. Заказать вакуумный эжектор SEM 100 SDA рекомендуется для модернизации существующих установок или создания новых высокопроизводительных линий.
Вакуумный эжектор SEM 100 SDA работает так тихо, что вы можете услышать, как муха пролетает в цеху. Но только если эта муха не удерживается вакуумным захватом, конечно!
| Параметр | Значение для SEM 100 SDA |
|---|---|
| Максимальный уровень вакуума | 85% |
| Максимальная скорость откачки | 976 л/мин (58.6 м³/ч) |
| Расход воздуха в режиме откачки | 376 л/мин (22.6 м³/ч) |
| Уровень шума в свободном состоянии | 82 дБ(A) |
| Уровень шума в режиме захвата | 60 дБ(A) |
| Рабочее давление | 5 бар |
| Рабочая температура | 0...50 °C |
| Тип рабочей среды | Сжатый воздух |
| Присоединительные размеры (резьба) | G1/4-F (управление), G1-F (вакуум), G3/4-F (воздух) |
| Масса | 1.7 кг |
| Материал корпуса | Алюминий |
| Материал уплотнений | NBR (нитрилбутадиеновый каучук) |
| Степень защиты | IP40 (по запросу) |
| Класс герметичности | Высокий (утечка минимальна) |
Вакуумный эжектор SEM 100 SDA работает по принципу эжекции: сжатый воздух подается через входное отверстие и проходит через сопло, создавая зону низкого давления (вакуум) в камере смешения. За счет перепада давлений происходит всасывание воздуха из вакуумной линии, подключенной к захватному устройству. Многоступенчатая система патрубков увеличивает эффективность вакуумирования и позволяет достигать высоких скоростей откачки.
Внутренние клапаны обеспечивают управление вакуумом: всасывающий клапан (нормально открытый или нормально закрытый) регулирует подключение вакуумной линии, а клапан сброса (нормально закрытый) позволяет быстро сбросить вакуум для освобождения объекта. Интегрированный мониторинг отслеживает состояние системы и может передавать сигналы на ПЛК для интеграции в автоматизированную линию.
При эксплуатации вакуумного эжектора SEM 100 SDA важно контролировать качество подаваемого сжатого воздуха: отсутствие влаги, масел и твердых частиц продлевает срок службы уплотнений и клапанов. Также рекомендуется регулярно проверять герметичность соединений для поддержания высокого уровня вакуума.
Самая распространенная ошибка при установке вакуумного эжектора SEM 100 SDA — это неправильное подключение линий: путают вход сжатого воздуха, вакуумный выход и линию сброса. Всегда сверяйтесь с маркировкой на корпусе: порт G1/4-F — для управляющего воздуха, G1-F — вакуумный выход, G3/4-F — вход сжатого воздуха. Неправильное подключение снижает производительность и может привести к поломке.
Рабочий температурный диапазон вакуумного эжектор SEM 100 SDA составляет от 0 до +50°C. В этих пределах устройство сохраняет заявленные характеристики по вакууму и расходу. При эксплуатации вне указанного диапазона возможно снижение эффективности, повреждение уплотнений и выход из строя.
Качество рабочей среды (сжатого воздуха) напрямую влияет на ресурс вакуумного эжектора SEM 100 SDA. Использование очищенного воздуха без влаги и масел позволяет увеличить срок службы до 5-7 лет при интенсивной работе. Наиболее подвержены износу уплотнения NBR, которые рекомендуется проверять ежегодно.
При правильной эксплуатации и своевременном техническом обслуживании вакуумный эжектор SEM 100 SDA способен отработать более 1 000 000 циклов без потери производительности.
Вакуумный эжектор SEM 100 SDA широко используется в различных отраслях промышленности: машиностроение (перемещение деталей), автомобильная промышленность (установка стекол, панелей), горнодобывающая промышленность (фиксация пористых материалов), нефтегазовая отрасль (обработка изоляционных покрытий), металлообработка (удержание листового металла), деревообработка (перемещение плит), химическая промышленность (работа с упаковкой), текстильная промышленность (фиксация тканей), строительство (подъем панелей), ЖКХ (вакуумная очистка).
В каждой из этих отраслей вакуумный эжектор SEM 100 SDA обеспечивает надежный захват и перемещение объектов за счет создаваемого вакуума, интегрируется в автоматизированные линии и работает в составе роботизированных комплексов.
Вакуумный эжектор SEM 100 SDA готов к интеграции в эпоху Industry 4.0. Благодаря встроенным датчикам и возможности подключения к ПЛК, устройство может передавать данные о состоянии вакуума, потреблении воздуха и количестве циклов. Это позволяет реализовать предиктивную диагностику и планировать обслуживание до возникновения сбоев. Совместимость с коботами (коллаборативными роботами) делает эжектор частью гибких производственных ячеек, где требуется точное и безопасное взаимодействие с человеком.
Для продления срока службы вакуумного эжектора SEM 100 SDA рекомендуется проводить регулярное обслуживание: проверять герметичность соединений, очищать входные фильтры (если установлены), контролировать качество сжатого воздуха. Раз в год следует осматривать уплотнения и клапанные заслонки на предмет износа.
Быстрее всего изнашиваются уплотнительные кольца NBR, особенно при наличии в воздухе абразивных частиц или масел. При падении уровня вакуума или увеличении расхода воздуха в первую очередь проверяют эти элементы.
Ремонт вакуумного эжектора SEM 100 SDA возможен путем замены изношенных деталей из ремкомплекта. При серьезных повреждениях корпуса или патрубков устройство подлежит замене.
Ремонтный комплект для вакуумного эжектора SEM 100 SDA включает быстроизнашиваемые детали: уплотнительные кольца NBR (разных размеров для клапанов и соединений), клапанные заслонки, пружины для клапанов, крепежные винты. Также доступны сменные фильтры для очистки воздуха. Оригинальный ЗИП можно заказать отдельно, что позволяет сократить время простоя при обслуживании.
На рынке представлены аналоги вакуумного эжектора SEM 100 SDA с похожими характеристиками:
1. Многоступенчатый вакуумный эжектор с клапанами, типоразмер 100, скорость откачки 900-1000 л/мин.
2. Пневматический вакуумный генератор с интегрированным контролем, давление до 6 бар.
3. Компактный эжектор вакуумный для автоматизации, с монтажной пластиной и шумоглушителем.
4. Вакуумный эжектор с высокой производительностью, расход воздуха 22-25 м³/ч.
5. Эжектор вакуумный управляемый, с возможностью подключения реле вакуума и сенсоров.
| Элемент кода | Значение |
|---|---|
| SEM | Серия многоступенчатых эжекторов |
| 100 | Типоразмер, указывает на производительность |
| SDA | Исполнение с осевым глушителем и монтажной пластиной |
Использование вакуумного эжектора SEM 100 SDA приводит к снижению простоев оборудования за счет высокой надежности и простоты обслуживания. Экономия энергии достигается благодаря оптимизированной многоступенчатой системе, которая минимизирует расход сжатого воздуха. Рост ресурса оборудования и улучшение окупаемости (ROI) происходят за счет увеличения скорости работы и уменьшения количества отказов. Инвестиции в вакуумный эжектор SEM 100 SDA окупаются в течение первого года эксплуатации.

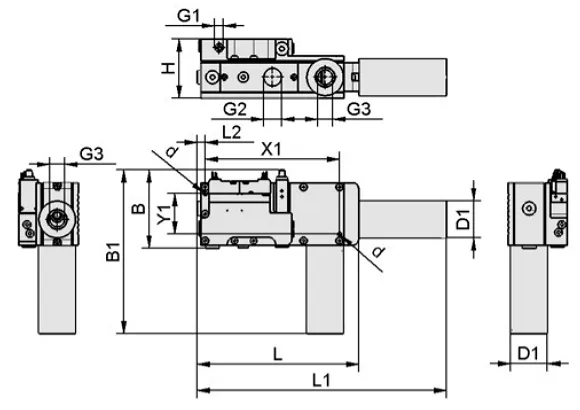

Общие габариты вакуумного эжектора SEM 100 SDA: длина 215 мм, высота 68 мм, ширина зависит от модификации. Тип присоединения — резьбовые соединения: G1/4-F для управляющего воздуха, G1-F для вакуумного выхода, G3/4-F для входа сжатого воздуха. Монтаж осуществляется на функциональную пластину, которая позволяет устанавливать эжектор в ограниченном пространстве. Дополнительный размер L1 (если применимо) составляет 335 мм.
| Обозначение | Размер, мм |
|---|---|
| L (длина) | 215.0 |
| H (высота) | 68.0 |
| L1 (длина с пластиной) | 335.0 |
| D1 (диаметр) | 50.0 |
| d (ди аметр отверстия) | 5.5 |
Модель вакуумный эжектор SEM 100 SDA — базовое исполнение с осевым глушителем и монтажной пластиной.
Модель вакуумный эжектор SEM 100 SDA с дополнительным реле вакуума — расширенная комплектация для систем с повышенными требованиями к контролю.
Модель вакуумный эжектор SEM 100 SDA с боковым глушителем — альтернативное исполнение для монтажа в стесненных условиях.
Вакуумный эжектор SEM 100 SDA адаптирован для работы в широком температурном диапазоне, характерном для российского климата. Устройство совместимо с отечественными системами подготовки сжатого воздуха и выдерживает нестабильное качество электропитания благодаря пневматическому принципу действия. Конструкция надежна и готова к эксплуатации на объектах ЖКХ и в промышленности РФ и стран СНГ, где требуются безотказность и долгий срок службы.
Вакуумный эжектор SEM 100 SDA может работать при температурах до –10°C при использовании специальных морозостойких уплотнений (по запросу). В стандартном исполнении рекомендуется работа от 0°C. Устройство совместимо с отечественными рабочими жидкостями (например, сжатый воздух с примесью индустриальных масел по ГОСТ) при условии установки фильтров. Простая конструкция позволяет проводить ремонт и диагностику в полевых условиях с минимальным набором инструментов.
Теоретически, вакуумный эжектор SEM 100 SDA мог бы работать на Марсе или Луне при условии подачи сжатого воздуха (или другого газа) из локального источника. Низкое атмосферное давление на этих планетах даже облегчило бы создание вакуума, но потребовалось бы обеспечить герметичность и работу при экстремальных температурах. Наш эжектор, с его запасом прочности и надежностью, определенно стал бы ключевым элементом в создании первых инопланетных производств!
Какова цена на вакуумный эжектор SEM 100 SDA?
Цена зависит от комплектации и объема заказа. Для получения актуальной стоимости свяжитесь с менеджером по телефону или через форму заказа на сайте.
Возможна ли доставка вакуумного эжектора SEM 100 SDA в мой город?
Мы осуществляем доставку по всей России и странам СНГ: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте у менеджера.
Какая гарантия предоставляется на вакуумный эжектор SEM 100 SDA?
На все оборудование бренда Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки. Гарантия покрывает дефекты материалов и изготовления.
Можно ли заказать вакуумный эжектор SEM 100 SDA со склада в Москве?
Да, возможна отгрузка со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани. Наличие на складе уточняйте у менеджеров.
Выбирая вакуумный эжектор SEM 100 SDA от Гидромаш, вы получаете оригинальное оборудование с гарантией 12 месяцев и возможностью быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани. Мы обеспечиваем быструю доставку по России и странам СНГ, техническую поддержку и сервисное обслуживание. Купить вакуумный эжектор SEM 100 SDA выгодно для вашего производства — просто закажите его через сайт или по телефону.
